BM-U275HDR / BM-U245HDR / スタジオモニター
SWIT BM-U275HDR/BM-U245HDRは4K/8K 12G-SDI HDR スタジオモニターです。10bit LCDパネルを採用し、UHD 解像度3840x2160、1000nits LEDバックライト、コントラスト1000:1、色域DCI-P3 91.9%、REc2020 89%。視野角は水平178°/垂直178°です。
| 型名 | 画面サイズ |
| BM-U275HDR | 27インチ |
| BM-U245HDR | 23.8インチ |
特長 |
|
ディスプレーモード
SFP経由で12GSDI、HDMI2.0または12GSDIを含むシングルリンク4K入力対応。クワッドリンク4x3GSDI 4Kまたはクワッドリンク4x12GSDI 8K入力対応。マルチビューに4つのビデオを4Kで入力できます。12G/6G/3G/HD-SDIとHDMI 2.0/1.4/1.3の混合フォーマット入力に対応し、各入力に波形、ベクトル、オーディオメーター、EOTF、色域選択が可能です。
ディスプレーモード
SFP経由で12GSDI、HDMI2.0または12GSDIを含むシングルリンク4K入力対応。クワッドリンク4x3GSDI 4Kまたはクワッドリンク4x12GSDI 8K入力対応。マルチビューに4つのビデオを4Kで入力できます。12G/6G/3G/HD-SDIとHDMI 2.0/1.4/1.3の混合フォーマット入力に対応し、各入力に波形、ベクトル、オーディオメーター、EOTF、色域選択が可能です。
マルチ4K/8Kインターフェース
12G SDI 4入力4出力。シングルリンク4K、クワッドリンク4K/8K HDMI 2.0(4K60P)対応。クワッドリンク4K/8Kはクワッドモード及び2SI対応。オプションのSFP光ファイバーアダプター経由で12GSDI、ST2110IPに対応します。
HLG/PQ/S-Log3 HDR
1000nitsの高輝度バックライトを搭載し、HLG（ハイブリッド ログ ガンマ）、Dolby Vision PQ、SONY S-Log3 HDRに対応します。
Payload ID自動設定
入力映像のペイロードIDを識別し、モニターが自動的にペイロードID情報に従ってHDR/SDR EOTF、色域、入力範囲、色空間、色深度を設定します。
3DLUT 自動セルフキャリブレーション
X-rite i1およびJeti Specbos 1211対応の内蔵3DLUTキャリブレーションソフトウェアは、カラーパターンをモニターに生成し、カラープローブが色を読み取り、USB経由でモニターに色情報を送信します。モニターは色の違いを比較し、3DLUTを生成して自動的にキャリブレーションを行います。キャリブレーション検証時間: X-rite i1 15分、Specbos 1211 45分 (校正結果△E≤1.0)

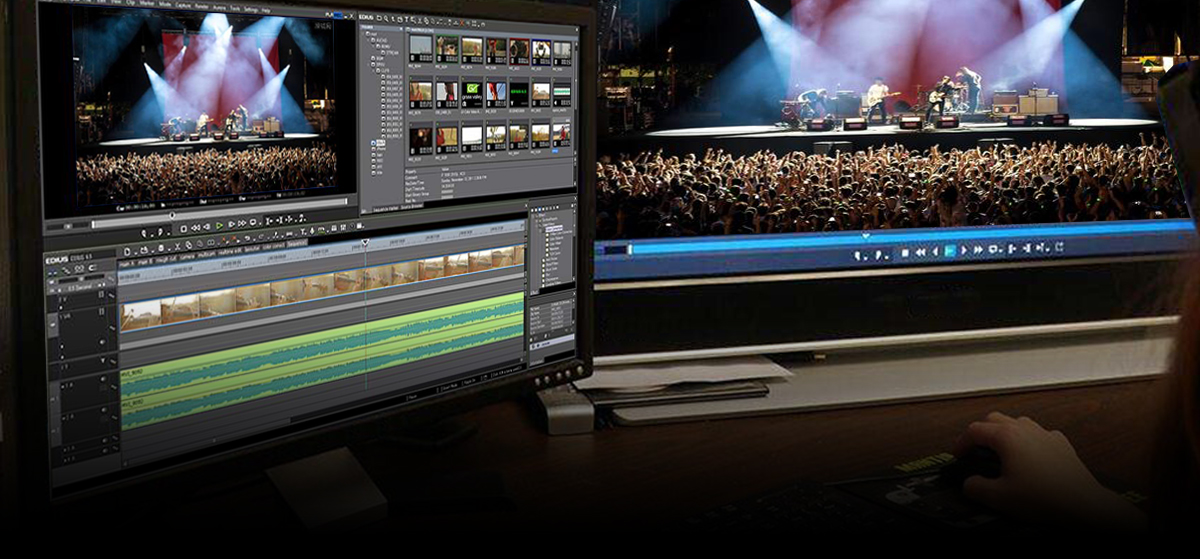

オーディオ/ビデオゼロレイテンシー
リップシンク監視のための特別な画像処理モードとして、4K入力ソース下でゼロレイテンシーモード（1/100フレーム未満）に対応します。
3DLUTをDe-log
Log-C、C-log、S-log2、S-log3、V-log、J-log1、RedLogFilmなどを含む、Rec 709 SDR変換3DLUTへのマルチカメラログ内蔵です。また、17x17x17キューブのユーザー3DLUTをUSBでモニターにアップロードできます。
オーディオパターン
最大16chの内蔵オーディオメーターを表示し、任意の2chのオーディオをスピーカーまたは3.5mmヘッドホンソケットから出力できます。また、リサージュパターンと5.1＆2サラウンドサウンドパターンに対応します。
アイパターン
内蔵アイパターンで、SDIケーブル経由の入力映像伝送品質、特に12GSDI品質をチェックできます。
ウェブサーバーIPコントロール
イーサネットLAN接続によるWebサーバーリモートコントロールに対応しています。アプリをインストールすることなく、PCのウェブブラウザーを使用してモニターコントロールパネルを開き、入力ソースの選択、画像パラメータの調整、ビデオ/オーディオ機能の設定、ファンクションキーの割り当てなどを行えます。
仕様
| 型名 | BM-U275HDR | BM-U245HDR | |
|---|---|---|---|
| LCD | サイズ | 27インチ | 23.8インチ |
| ディスプレイ | 596.74x335.66mm | 527.04×296.46mm | |
| 解像度 | 3840×2160 | ||
| アスペクト比 | 16:9 | ||
| 輝度 | 1000nits | ||
| コントラスト | 1000:1 | ||
| 色深度 | 1.073G色、10-bit | ||
| 信号処理 | 18-bit | ||
| 視野角 | 178°(H) /178°(V) | ||
| 入力 | BNC×4 | 12G/6G/3G/HD/SD-SDI入力 | |
| HDMI×1 | HDMI 2.0入力 | ||
| SFP×1 | 光ファイバー入力 (オプション:SFPアダプター) | ||
| RS485×1 | TSL 3.1/4.0 UMD入力 | ||
| RS485×1 | GPI (タリー)入力 | ||
| RJ45×1 | ウェブサーバーIPコントロール用1000Mイーサネット入力 | ||
| 出力 | BNCx4 | 12G/6G/3G/HD/SD-SDIループ出力 | |
| RS485×1 | TSL3.1/4.0 UMD 出力 | ||
| アナログオーディオ | 3.5mmヘッドフォン及びスピーカー | ||
| ビデオフォーマット | SDI 1/2/3/4 |
|
|
| クワッドリンク4K(各チャンネル) |
|
||
| クワッドリンク8K(各チャンネル) |
|
||
| HDMI |
|
||
| 一般 | 入力電圧 | AC 100-240V, 50/60Hz | |
| 消費電力 | 130W | 120W | |
| 動作温度 | 0°C～+50°C | ||
| 動作湿度 | 10%～90% | ||
| 保管温度 | -15°C～+60°C | ||
| 保管湿度 | 10%～90% | ||
| 寸法 | 652.3×433.1×88.8mm | 593×404.5×92mm | |
| 重量 | 正味11kg; 梱包パッケージ16.3kg | 正味10kg; 梱包パッケージ11.5kg | |
