M-1073H / ラックモニター
SWIT M-1073Hはデュアル7インチ FHDラック液晶モニターです。LEDバックライト搭載TFTパネルを採用し、解像度1920x1080、1000:1のコントラストです。視野角は水平160°/垂直160°です。
特長 |
|
入出力インターフェース
2K/3G/HD/SD-SDI入力×2、2K/3G/HD/SD-SDIループ出力×1、HDMI2.0(4K60P)入力×1、HDMI2.0(4K60P)ループ出力×1、3.5mm SDI/HDMIエンベデッドオーディオ出力×1
3DLUTログ
モニターには、Log-C、C-log、S-log2、S-log3、V-log、J-log1、RedLogFilmなどRec 709変換LUTへのカメラログが内蔵されています。17x17x17 3DLUTキューブファイル対応です。

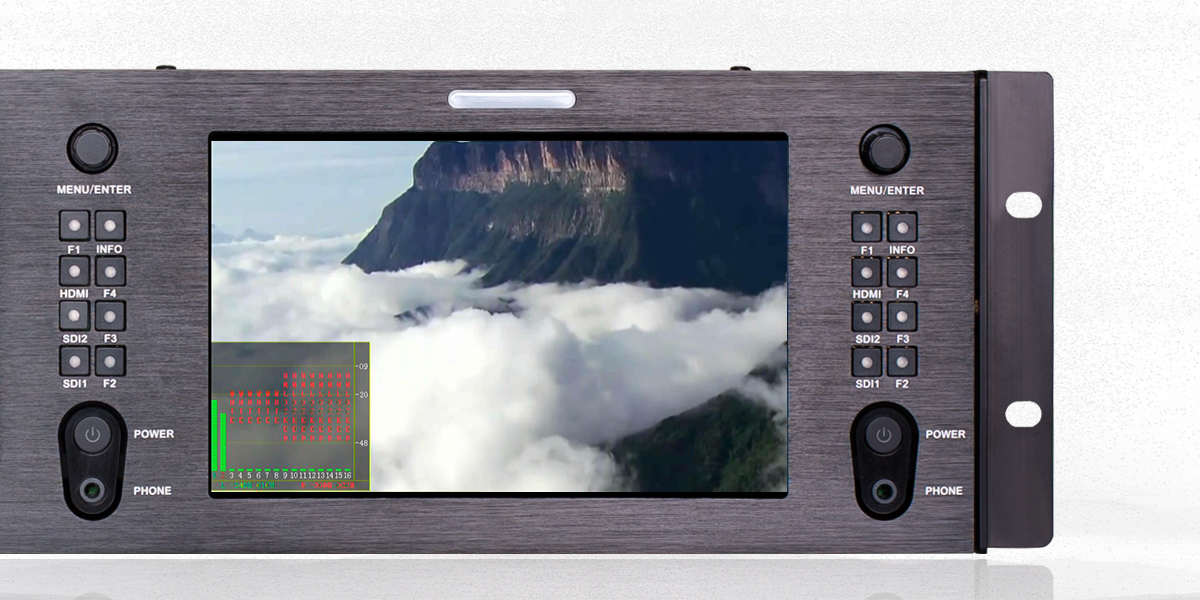

エンベデッドオーディオモニタリング
SDI16chおよびHDMI2chのエンベデッドオーディオメーターを表示し、任意の2chのオーディオをスピーカーまたは3.5mmソケットから出力できます。オーディオメーターの表示位置は4ヶ所から選択でき、また2chのみ、8chのみ、フル16ch表示を選べます。スケールマーカー、アラート情報、オーディオメーターパターンの半透明も選択可能です。
タリー
背面のGPI(RS485)ポートからタリー制御信号を入力します。
USBファームウェアアップグレード
ファームウェアアップグレード用の標準USBポートを備えています。PCに接続することなく、最新のファームウェアをUSBメモリーにダウンロードし、モニターへ直接挿入してアップグレードできます。
電源
2画面ともDC6.5-36Vの電源入力ソケットを装備し、モニター背面にAC-DCアダプターがあります。
設置
標準19インチラックマウント固定で、高さ3Uです。ラックに設置した場合、モニターは上下±30°回転可能です。
仕様
| LCD | サイズ | 7インチx2 |
|---|---|---|
| ディスプレイ | 151.2×94.5mm | |
| 解像度 | 1920×1080 | |
| アスペクト比 | 16:9 | |
| 輝度 | 400cd/m2 | |
| コントラスト | 1000:1 | |
| 色深度 | 16.77M色 | |
| 視野角 | 160°(H) /160°(V) | |
| 入力(各LCD) | BNC×2 | 2K/3G/HD/SD-SDI入力 |
| BNC×1 | HDMI2.0入力 | |
| USBx1 | LUTアップロード/ファームウェアアップグレード | |
| RS485×1 | GPI(タリー)入力 | 出力(各LCD) | BNCx2 | 2K/3G/HD/SD-SDIループ出力 |
| BNCx1 | コンポジットループ出力 | |
| HDMIx1 | HDMI2.0ループ出力 | |
| 3.5mm×1 | SDI、HDMI、エンベデッドオーディオ出力 | |
| ビデオフォーマット | SDI |
|
| HDMI |
|
|
| 一般 | 入力電圧 | DC 6.5V-36V |
| 消費電力 | 18-26W | |
| 動作温度 | 0°C～+50°C | |
| 動作湿度 | 10%～90% | |
| 保管温度 | -15°C～+60°C | |
| 保管湿度 | 10%～90% | |
| 寸法 | 484×130×82mm | |
| 重量 | 正味2.4kg 梱包パッケージ2.7kg |
