S-1243F / S-1223F / S-1173F / スタジオモニター
SWIT S-1243F / S-1223F / S-1173FはフルHD波型スタジオ液晶モニターです。IPS(In-Plane Switching)液晶パネルを採用し、解像度1920x1080、LEDバックライトが正確な色を再現します。
| サイズ | 23.8インチ | 21.5インチ | 17.3インチ |
|---|---|---|---|
| コントラスト | 1000:1 | 1000:1 | 700:1 |
| 視野角 | 水平178°/垂直178° | 水平178°/垂直178° | 水平160°/垂直160° |
特長 |
|
マルチフォーマット入出力
2K/3G/HD/SD-SDI入力×2、2K/3G/HD/SD-SDIループ×2、HDMI入力×1、HDMIループ×1、YUV入力×1、VGA入力×1、CVBS入力×1、CVBSループ×1、RS485 UMD入力×1、RS485 UMD出力×1、RS232C UMD入力×1、RS485 GPI入力×1、L/Rアナログ音声入力×1
波形/ベクタースコープ/ヒストグラム
波形(Y/Pb/Pr/R/G/B)、ベクトルスコープ、ヒストグラム(R/G/B/Y)、デジタルビデオ品質情報(Luma、色、彩度など)をパターンに変換し個別にオン/オフでき、表示位置(上下左右)、サイズ、色、半透明度を選択できます。
エンベデッドオーディオモニタリング
SDI16chおよびHDMI8chのエンベデッドオーディオメーターを表示し、任意の2chのオーディオをスピーカーまたは3.5mmヘッドホンソケットから出力できます。オーディオメーターの表示位置は上下左右から選択でき、また2chのみ、8chのみ、フル16ch表示を選べます。スケールマーカー、アラート情報、オーディオメーターパターンの半透明も選択可能です。
UMD/Text Tally表示
TSL3.1/4.0プロトコルのUMDおよびText Tally表示に対応しています。UMDはRS485またはRS232Cポートから入力し、RS485ポートから出力します。
3DLUT キャリブレーション
カラーアナライザー（KONICA MINOLTA CA310など）と3DLUTキャリブレーションソフトウェア（SpectralCal CalMAN5など）を使用して測定し、3DLUTキューブファイルを生成してUSBスティックでモニターにアップロードします。モニターには、Log-C、C-log、S-log2、S-log3、V-log、J-log1、RedLogFilmなどRec 709変換LUTへのカメラログが内蔵されています。USBメモリーで、独自の3DLUTをモニターにインポートすることも可能です。
USBファームウェアアップグレード
ファームウェアアップグレード用の標準USBポートを備えています。PCに接続することなく、最新のファームウェアをUSBメモリーにダウンロードし、モニターへ直接挿入してアップグレードできます。

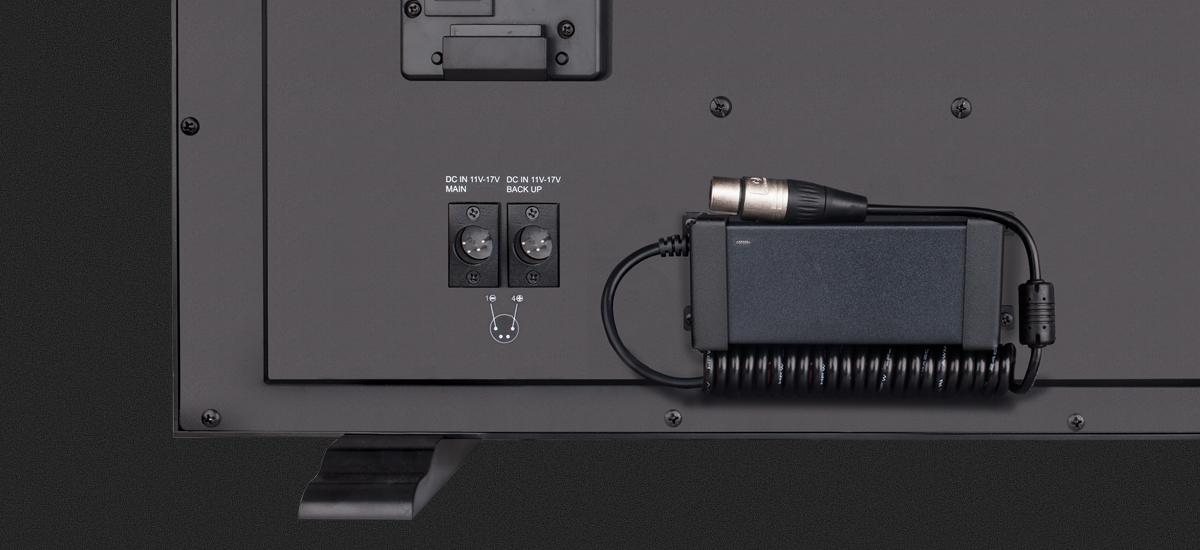

ACアダプター/Vマウント
DC 11-17V電源入力の4ピンXLRソケットと、屋外使用用のVマウントプレートを備えています。
3色タリーライト
赤、緑、黄のタリーライトがあり、RS485ポートのピンを定義してタリーライトを制御できます。
仕様
| 型名 | S-1243F | S-1223F | S-1173F | |
|---|---|---|---|---|
| LCD | サイズ | 23.8インチ | 21.5インチ | 17.3インチ |
| ディスプレイ | 527.04×296.46mm | 476×268mm | 381.89×214.8mm | |
| 解像度 | 1920×1080 | |||
| アスペクト比 | 16:9 | |||
| 輝度 | 250cd/m2 | 250cd/m2 | 300cd/m2 | |
| コントラスト | 1000:1 | 1000:1 | 700:1 | |
| 色深度 | 16.77M色 | |||
| 視野角 | 178°(H) /178°(V) | 178°(H) /178°(V) | 160°(H) /160°(V) | |
| 入力 | BNC×2 | 2K/3G/HD/SD-SDI入力x2 | ||
| BNC×1 | CVBS入力 | |||
| BNC×3 | Y/Pb/Pr入力 | |||
| HDMI×1 | HDMI入力 | |||
| RS485×2 | GPIx1, UMDx1 | |||
| RS232C×1 | UMD | |||
| VGA×1 | VGA入力 | |||
| RCA×2 | L/Rオーディオ入力 | |||
| USB×1 | USB入力(ファームウェアアップグレード) | |||
| 出力 | BNCx2 | 2K/3G/HD/SD-SDIループ出力 | ||
| BNCx1 | CVBSループ出力 | |||
| HDMIx1 | HDMIループ出力 | |||
| RS485×1 | UMDx1 | |||
| 3.5mmx1 | SDI/HDMI エンベデッドオーディオ出力、アナログオーディオ出力 | |||
| ビデオフォーマット | CVBS |
|
||
| SDI |
|
|||
| HDMI |
|
|||
| Y / Pb / Pr | 480i / 576i / 480p / 576p, 720p(50/60), 1080i (50 / 60), 1080p(50 / 60) | |||
| VGA |
|
|||
| 一般 | 入力電圧 | DC 11V-17V、AC 100-240V | ||
| 消費電力 | ≤36W | ≤32W | ≤32W | |
| 動作温度 | 0°C～+40°C | |||
| 動作湿度 | 10%～90% | |||
| 保管温度 | -15°C～+60°C | |||
| 保管湿度 | 10%～90% | |||
| 寸法 | 576×387×87mm | 525×358×87mm | 430×310×73mm | |
| 重量 | 正味7.2kg 梱包パッケージ11.6kg | 正味6.2kg 梱包パッケージ9.3kg | 正味4.65kg 梱包パッケージ7.45kg | |
