BM-U325MD / スタジオモニター
SWIT BM-U325MDは31.5インチ 4K/8K UHD スタジオモニターです。2304ゾーンのローカルディミング 10-bit Mini-LEDを採用し、1500nitsの高輝度、1,000,000:1の高コントラストでHDRに対応します。
特長 |
|
4K/8K UHDモニター
SFP経由で12G SDI、HDMI2.0または12G SDI/ST.2110を含むシングルリンク4K入力対応。SQDと2SIモードの両方でクワッドリンク4x3G SDI 4Kまたはクワッドリンク4x 12G SDI 8K入力に対応します。
4K/8K UHDモニター
SFP経由で12G SDI、HDMI2.0または12G SDI/ST.2110を含むシングルリンク4K入力対応。SQDと2SIモードの両方でクワッドリンク4x3G SDI 4Kまたはクワッドリンク4x 12G SDI 8K入力に対応します。
クワッドビュー、PBP、PIP
クワッドビュー用に4つの独立したビデオを4Kで入力できます。12G/6G/3G/HD-SDIとHDMI 2.0/1.4/1.3の混合フォーマット入力に対応し、各入力ウィンドウに波形、ベクトル、HDR/SDRガンマ選択、色域選択、UMD表示が可能です。クワッドビューの他に、任意の2入力を選択してPBP(Pic-by-Pic)またはPIP(Pic-in-Pic)モードを表示でき、映像制作に便利です。
クワッドビュー、PBP、PIP
クワッドビュー用に4つの独立したビデオを4Kで入力できます。12G/6G/3G/HD-SDIとHDMI 2.0/1.4/1.3の混合フォーマット入力に対応し、各入力ウィンドウに波形、ベクトル、HDR/SDRガンマ選択、色域選択、UMD表示が可能です。クワッドビューの他に、任意の2入力を選択してPBP(Pic-by-Pic)またはPIP(Pic-in-Pic)モードを表示でき、映像制作に便利です。
ローカルディミングMini-LED
高度なアルゴリズムでMini-LEDドライバをカスタマイズしてハロー効果を大幅に抑制し、水平/垂直 178°の全視野角を確保します。
マルチ4K/8Kインターフェース
12G SDI 4入力4出力。シングルリンク4K、クワッドリンク4K/8K HDMI 2.0(4K60P)対応。クワッドリンク4K/8KはSQD及び2SI対応。オプションのSFP光ファイバーアダプター経由で12GSDI、ST2110IPに対応します。
VICO 1.97 アイプロテクト
mini-LEDパネルは、スクリーンとLEDバックライトの間に量子ドット層を採用し、LEDスペクトルを変化させ青色を減らし、R/G/Bピークのバランスをとり、視覚疲労を効果的に軽減します。VICO（視覚健康と快適性）テストは1.97点、Aクラスで、長時間のビデオ編集や放送スタジオ制作による目の負担を軽減します。
HLG/PQ/S-Log3/ガンマ 2.4 HDR
1500nitsの高輝度バックライトと1,000,000:1のコントラスト比を持ち、HLG（ハイブリッドログガンマ）、Dolby Vision PQ、SONY S-Log3 HDR、ガンマ 2.4 HDRコンテンツを完璧に表示します。
Payload ID自動設定
入力映像のペイロードIDを識別し、モニターが自動的にペイロードID情報に従ってHDR/SDR EOTF、色域、入力範囲、色空間、色深度を設定します。
3DLUT 自動セルフキャリブレーション
X-rite i1およびJeti Specbos 1211対応の内蔵3DLUTキャリブレーションソフトウェアは、カラーパターンをモニターに生成し、カラープローブが色を読み取り、USB経由でモニターに色情報を送信します。モニターは色の違いを比較し、3DLUTを生成して自動的にキャリブレーションを行います。キャリブレーション検証時間: X-rite i1 15分、Specbos 1211 45分 (校正結果△E≤1.0)
オーディオ/ビデオゼロレイテンシー
モニター内部処理のレイテンシーは、UHD 2160ラインに対して20ライン未満です。これは、ポストプロダクションのゼロレイテンシーとして考慮される0.01フレーム未満を意味します。ビデオ品質に妥協はありません。

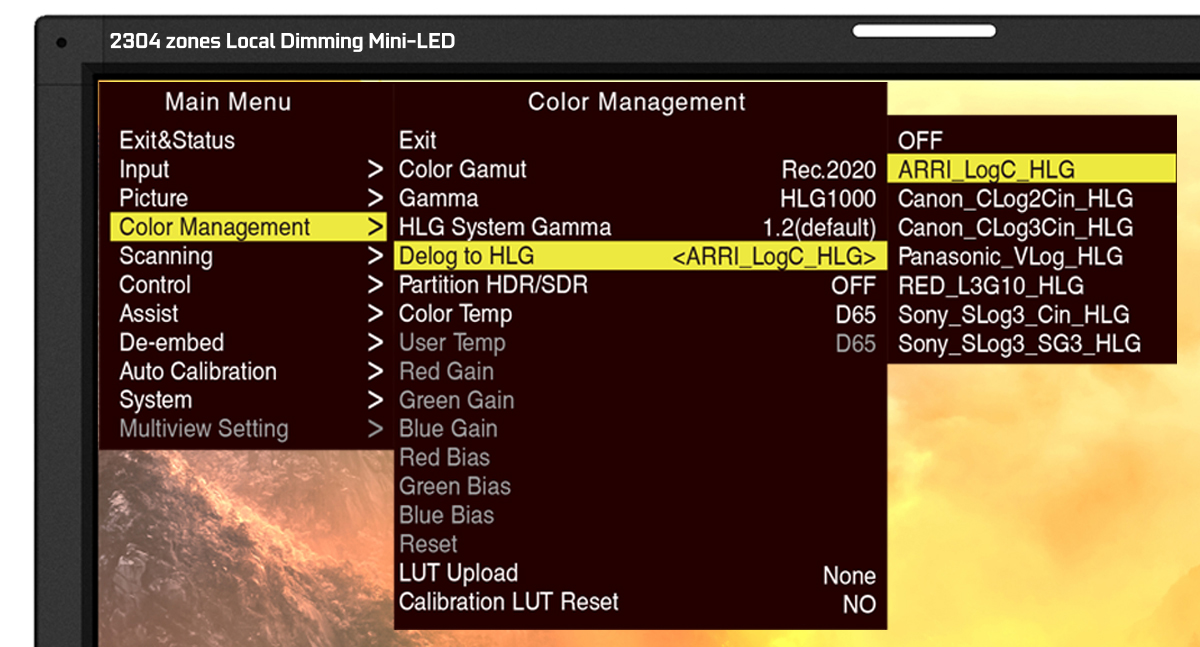

3DLUTをDe-log
マルチカメラlogが内蔵され、HLG / PQ HDRまたは709 SDR変換3DLUTに変換できます。また、17x17x17キューブのユーザー3DLUTをUSBでモニターにアップロードできます。
オーディオパターン
16chのエンベデッドオーディオメーターを表示し、任意の2chのオーディオをスピーカーまたは3.5mmヘッドホンソケットから出力できます。また、リサージュパターンと5.1＆7.1サラウンドサウンドパターンを表示し、4K作品に対応します。
アイパターン
内蔵アイパターンで、SDIケーブル経由の入力映像伝送品質、特に12GSDI品質をチェックできます。

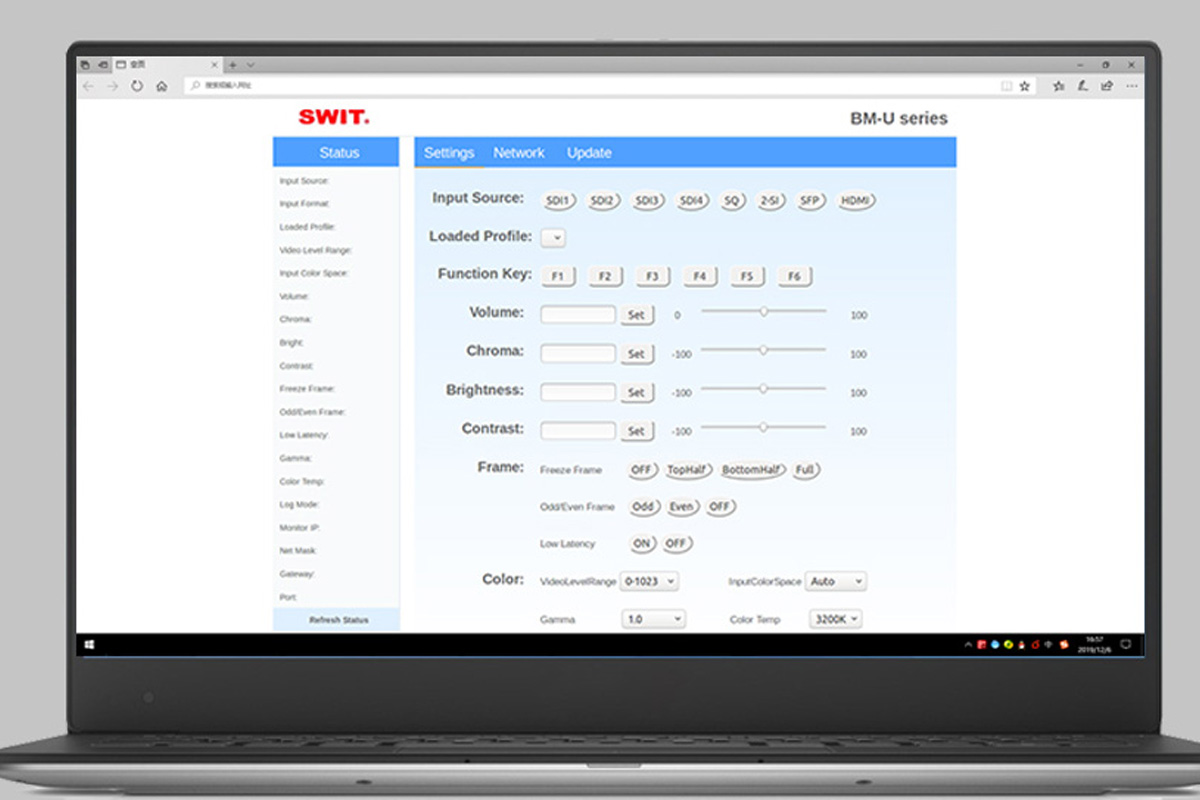

ウェブサーバーIPコントロール
イーサネットLAN接続によるWebサーバーリモートコントロールに対応しています。アプリをインストールすることなく、PCのウェブブラウザーを使用してモニターコントロールパネルを開き、入力ソースの選択、画像パラメータの調整、ビデオ/オーディオ機能の設定、ファンクションキーの割り当てなどを行えます。
仕様
| LCD | サイズ | 31.5インチ |
|---|---|---|
| ディスプレイ | 697.3×392.2mm | |
| 解像度 | 3840×2160 | |
| アスペクト比 | 16:9 | |
| 輝度 | 1000nits | |
| コントラスト | 1000:1 | |
| 色深度 | 1.073G色、10-bit | |
| 信号処理 | 18-bit | |
| 視野角 | 178°(H) /178°(V) | |
| 入力 | BNC×4 | 12G/6G/3G/HD/SD-SDI入力 |
| HDMI×1 | HDMI 2.0入力 | |
| SFP×1 | 光ファイバー入力 (オプションのSFPアダプター) | |
| RS485×1 | TSL 3.1/4.0 UMD入力 | |
| RS485×1 | GPI (タリー)入力 | |
| RJ45×1 | ウェブサーバーIPコントロール用1000Mイーサネット入力 | |
| 出力 | BNCx4 | 12G/6G/3G/HD/SD-SDIループ出力 |
| RS485×1 | TSL3.1/4.0 UMD 出力 | |
| アナログオーディオ | 3.5mmヘッドフォン及びスピーカー | |
| ビデオフォーマット | SDI 1/2/3/4 |
|
| クワッドリンク4K(各チャンネル) |
|
|
| クワッドリンク8K(各チャンネル) |
|
|
| HDMI |
|
|
| 一般 | 入力電圧 | AC 100-240V, 50/60Hz |
| 消費電力 | ≤200W | |
| 動作温度 | 0°C～+50°C | |
| 動作湿度 | 10%～90% | |
| 保管温度 | -15°C～+60°C | |
| 保管湿度 | 10%～90% | |
| 寸法 | 753.5x490x110.1mm | |
| 重量 | 正味16kg; 梱包パッケージ21.6kg |
