SilverBack V/ 光カメラアダプタ

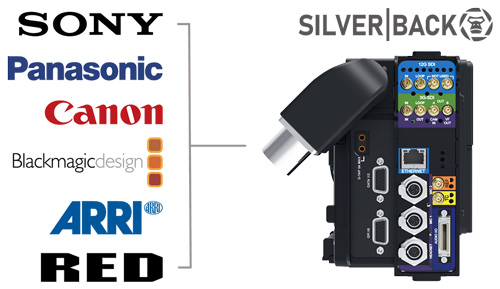

SilverBack Vは12G-SDI、6G-SDIデュアルリンク、3G-SDIクワッドリンクに対応した業務用またはシネマ用4K/UHDカメラをSMPTE/ARIB（オプション）準拠ハイブリッド光カメラケーブルで接続して、放送用スタジオカメラシステムと同等の操作環境を構築することができます。スタジオやリモート制作で必要な同期信号、インターカム、タリーマイク/ラインオーディオも合わせて伝送できるほか、各カメラメーカーのROP/RCPリモートコントロールに対応したシリアルデータおよびイーサネットも伝送できます。また、カムコーダー用にLTCタイムコードも伝送できますので、放送用カメラとシネマ用カメラを混在させた制作を実現できます。
カメラアダプタは、Vマウントを装備したカメラにドッキングできるほか、カメラアダプタ自体にもVマウントを装備できますので、バッテリーオペレーションも可能です。
CCUに相当する2RUサイズのベースステーションは1台に2つのSilverBack Vとドッキングしたカメラを接続できます。高いスペース効率を確保しながら必要とされる入出力を備えていますので、システムアップを容易に行えます。ベースステーションには、openGear®互換のペリフェラルカードを実装できますので、分配器、マルチビューワなどを実装してシステムを拡張できるほか、将来のIPゲートウェイの実装によりIPシステムへの移行にも対応できます。
ベースステーションとカメラアダプタ間は最長24kmのシングルモード光ファイバーで伝送できるほか、SMPTE/ARIB準拠のコネクタからは最長300mのカメラアダプタに給電することができます。更なる延長が必要な場合は、オプションのJuice-60パワーエクステンダーを使用することで、最長24kmのカメラアダプタに給電することもできます。
ソニーRCP、パナソニックROP、JVCケンウッドRM、ソニーLANCに対応したリモートコントロールケーブルをオプションで用意していますので、リモートコントロールオペレーション環境を統一することが可能です。
仕様
| SDIビデオ | 対応フォーマット | 12G/6G/3G/HD/SD-SDI 自動判別 |
| 対応規格 | SMPTE ST2082/2081/424/292/259 | |
| データレート | 11.88/5.94/2.97/1.485Gb/s, 270Mb/s | |
| コネクタ | 75Ω HD-BNC | |
| 入出力レベル | 800mV ±10% | |
| アライメントジッタ | 0.3UI以下（12/6/3G-SDI） | |
| 立上り/立下り | 45/80ps以下（12G/6G-SDI） | |
| リターンロス | 4dB以上（5.94GHz～11.88GHz） | |
| アナログオーディオ | 最大入出力レベル | +24dBu |
| 入力インピーダンス | 10kΩ以上 | |
| 出力インピーダンス | 50Ω | |
| コネクタ（CA） | MDR26 メス座, ミニXLR 3ピン メス座 ×2 | |
| コネクタ（BS） | Dサブ 25ピン メス座（インチ） | |
| 周波数特性 | 20Hz～20kHz +0.1/-3dB | |
| THD+N | 0.1%以下 | |
| ファントム電源 | ＋24V | |
| マイク入力ゲイン | 0dB～60dB | |
| AESオーディオ | 対応規格 | AES3-2003 |
| 入出力インピーダンス | 110Ω | |
| コネクタ（CA） | MDR26 メス座 | |
| コネクタ（BS） | Dサブ 25ピン メス座（インチ） | |
| サンプリング周波数 | 48kHz | |
| インターカム | 対応形式 | 4ワイヤー/2ワイヤー（Clear-Com/RTS） |
| レベル（4ワイヤー） | 公称 +4dBu, 最大+24dBu | |
| レベル（2ワイヤー） | 公称 -10dBu | |
| コネクタ（BS） | Dサブ 25ピン メス座（インチ） | |
| コネクタ（CA） | ミニXLR 5ピン メス座 | |
| ヘッドセットマイク形式 | ダイナミック型, 200Ω | |
| タイムコード | 対応フォーマット | B.B（NTSC/PAL）, 3値SYNC |
| 対応規格 | SMPTE RP154/EBU N14/SMPTE ST 240 | |
| コネクタ | HD-BNC | |
| 入出力レベル | 286mV（NTSC）, 300mv（PAL）, ±300mv（3値） | |
| GENLOCK/SYNC | 対応規格 | SMPTE ST 12-1 |
| 入力レベル | 最大15Vp-p, アンバランス | |
| 出力レベル | 最大3Vp-p, アンバランス | |
| コネクタ | HD-BNC | |
| ETHERNET | 対応フォーマット | 10/100/1000 BASE-T |
| 対応規格 | IEEE 802.3 i/u/ab | |
| コネクタ | RJ45 メス座 UTP | |
| シリアルデータ | データフォーマット | RS 232/RS 422/LANC |
| データレート | DC～1Mb/s | |
| コネクタ（CA） | HDサブ 15ピン メス座（インチ） | |
| コネクタ（BS） | Dサブ 9ピン メス座（インチ） ×2 | |
| タリー/GPIO | 入出力数 | 3ch×1ch（BS→CA） |
| タリー/GPIO入力 | オープンコレクタ（アクティブLo） | |
| タリー/GPIO出力 | リレーコンタクト（30V, 最大2A） | |
| コネクタ（CA） | HDサブ 15ピン メス座（インチ） | |
| コネクタ（BS） | Dサブ 25ピン メス座（インチ） | |
| 光ファイバー | 対応波長 | 1271～1611nm |
| 送信レベル | 0dBm（クラス1レーザー） | |
| 受信レベル | -24（HD）, -20（3G）, -14（12G）dBm | |
| 損失バジェット | 10dB 最小 | |
| 適合光ファイバー | シングルモード | |
| 適合光コネクタ（CA） | LEMO EDW/多治見 OPS-R互換 | |
| 適合光コネクタ（BA） | LEMO FBW/多治見 OPS-RR互換, NEUTRIK opticalCON DUO, ST | |
| 伝送距離 | 最長24km | |
| 一般 | 寸法（mm） |
|
| 動作温度 | 0°C～+50°C | |
| 動作湿度 | 0%～95% 結露無きこと | |
| 電源（CA） |
|
|
| 消費電力 |
|
|
| 電源コネクタ | 2.5mmジャック |
Juice-60/ パワーエクステンダー
JUICE-60はSilverBack Vカメラアダプタをベースステーションから300m以上離して接続するときに、カメラアダプタへ電源を供給するためのパワーエクステンダーです。
JUICE-60とベースステーション間は2本のSTコネクタが付いたシングルモード光ファイバーで接続して、カメラアダプタ間はARIB準拠光カメラ複合ケーブルで接続することで、最長24kmの延長が可能です。
仕様
| 光ファイバー | 対応波長 | 1271～1611nm |
| 送信レベル | 0dBm（クラス1レーザー） | |
| 受信レベル | -24（HD）, -20（3G）, -14（12G）dBm | |
| 損失バジェット | 10dB 最小 | |
| 適合光ファイバー | シングルモード | |
| 適合光コネクタ（CA） | LEMO EDW/多治見 OPS-R互換 | |
| 適合光コネクタ（BA） | LEMO FBW/多治見 OPS-RR互換, NEUTRIK opticalCON DUO, ST | |
| 伝送距離 | 最長24km | |
| 一般 | 寸法（mm） | 145.8（W）×87.6（H）×323.9（D） |
| 重量 | 2.8㎏ | |
| 動作温度 | -30°C～+55°C | |
| 動作湿度 | 20%～95% 結露無きこと | |
| 電源入力 | AC90～264V, 47～63Hz | |
| 電源出力 | DC +60V/5.5A | |
| 消費電力 | 300W |
