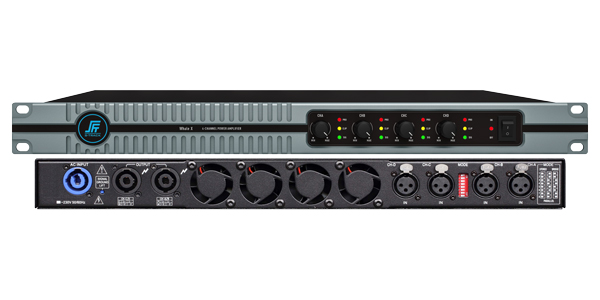

WHALE X Series / 2ch/4ch デジタルアンプ
WHALE Xシリーズは、2ch/4ch仕様のクラスDデジタルアンプです。自動出力リミッター、短絡保護、過負荷保護、過温保護、電源投入ディレイ保護など各種保護機能を備え、高い信頼性を確保します。さらに、複数台のアンプをカスケード接続することで、システム規模や用途に応じた柔軟な拡張が可能です。
特長 |
|
型番別
| 型番 | WHALE X2150 | WHALE X2350 | WHALE X4150 | WHALE X4350 |
| ステレオ出力（8Ω、1kHz） | 2 × 150W | 2 × 350W | 4 × 150W | 4 × 350W |
| ステレオ出力（4Ω、1kHz） | 2 × 250W | 2 × 550W | 4 × 250W | 4 × 550W |
| BTL出力（8Ω、1kHz） | 1 × 500W | 1 × 1100W | 2 × 500W | 2 × 1100W |
仕様

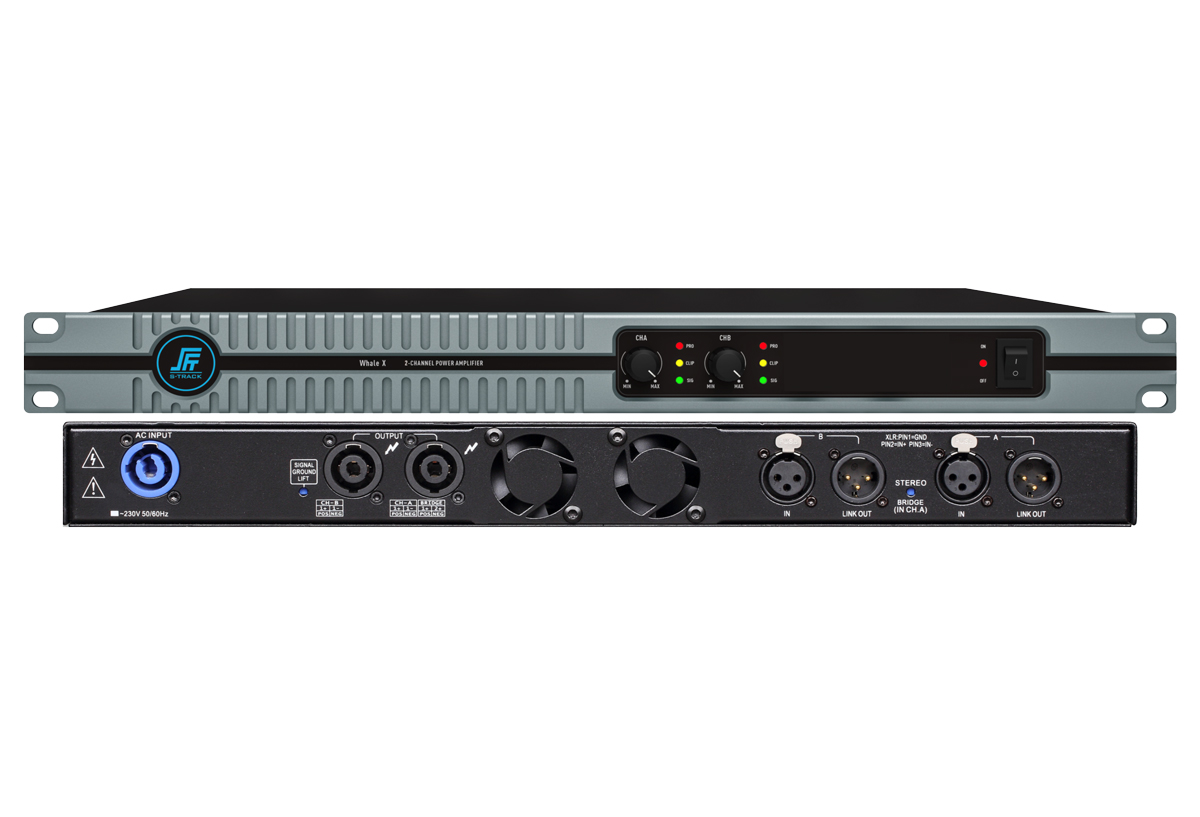

WHALE X2150
| 出力（8Ω, 1kHz） | 2 × 150W |
| 出力（4Ω, 1kHz） | 2 × 250W |
| ブリッジ出力（BTL, 8Ω, 1kHz） | 1 × 500W |
| 周波数特性 | 20Hz～20kHz（±3dB） |
| 全高調波歪率（THD） | 1%（8Ω, 150W時） |
| 入力感度 | +4dBu（1.23V） |
| 入力インピーダンス | 10kΩ（バランス） |
| S/N比 | ≧80dB |
| 入出力端子 | 入力（CH1～2）：XLRバランス入力端子 出力（CH1～2）：SPEAKONスピーカー出力端子 電源：AC電源入力 |
| インジケーター | 電源インジケーター（緑）×1 入力インジケーター（黄）×2 ピークインジケーター（赤）×2 保護回路作動インジケーター（赤）×1 |
| 電源電圧 | AC110～120V 50/60Hz または AC220～240V 50/60Hz（内部ジャンパー切替） |
| 消費電力（1/8定格出力時） | 約50W |
| 動作温度・湿度範囲 | 0～50℃、10～90％RH（結露なきこと） |
| 筐体サイズ | 1Uラックマウント |
| 外形寸法（W×D×H） | 483 × 240 × 45 mm |
| 質量（本体） | 約3.4kg |
WHALE X2350
| 出力（8Ω, 1kHz） | 2 × 350W |
| 出力（4Ω, 1kHz） | 2 × 550W |
| ブリッジ出力（BTL, 8Ω, 1kHz） | 1 × 1100W |
| 周波数特性 | 20Hz～20kHz（±3dB） |
| 全高調波歪率（THD） | 1%（8Ω, 350W時） |
| 入力感度 | +4dBu（1.23V） |
| 入力インピーダンス | 10kΩ（バランス） |
| S/N比 | ≧80dB |
| 入出力端子 | 入力（CH1～2）：XLRバランス入力端子 出力（CH1～2）：SPEAKONスピーカー出力端子 電源：AC電源入力 |
| インジケーター | 電源インジケーター（緑）×1 入力インジケーター（黄）×2 ピークインジケーター（赤）×2 保護回路作動インジケーター（赤）×1 |
| 電源電圧 | AC110～120V 50/60Hz または AC220～240V 50/60Hz（内部ジャンパー切替） |
| 消費電力（1/8定格出力時） | 約110W |
| 動作温度・湿度範囲 | 0～50℃、10～90％RH（結露なきこと） |
| 筐体サイズ | 1Uラックマウント |
| 外形寸法（W×D×H） | 483 × 240 × 45 mm |
| 質量（本体） | 約3.4kg |

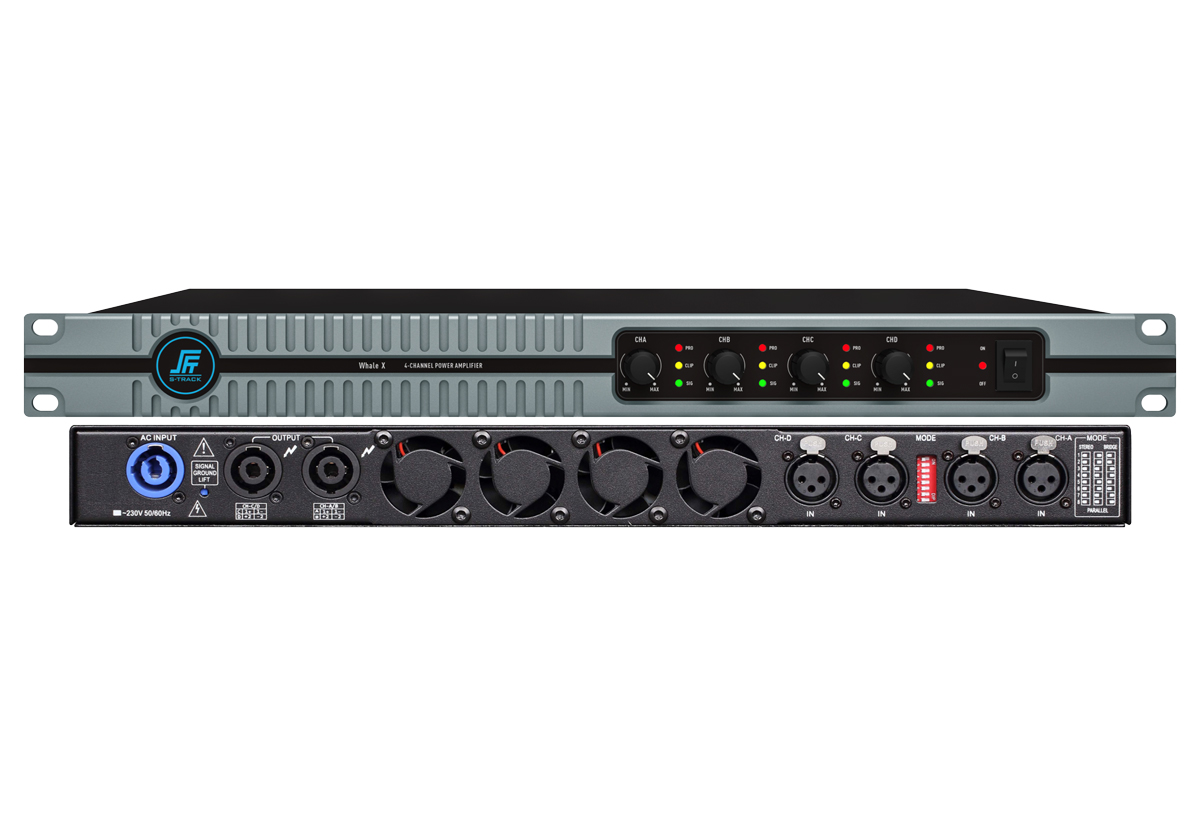

WHALE X4150
| 出力（8Ω, 1kHz） | 4 × 150W |
| 出力（4Ω, 1kHz） | 4 × 250W |
| ブリッジ出力（BTL, 8Ω, 1kHz） | 2 × 500W |
| 周波数特性 | 20Hz～20kHz（±3dB） |
| 全高調波歪率（THD） | 1%（8Ω, 350W時） |
| 入力感度 | +4dBu（1.23V） |
| 入力インピーダンス | 10kΩ（バランス） |
| S/N比 | ≧80dB |
| 入出力端子 | 入力（CH1～4）：XLRバランス入力端子 出力（CH1～4）：SPEAKONスピーカー出力端子 電源：AC電源入力 |
| インジケーター | 電源インジケーター（緑）×1 入力インジケーター（黄）×2 ピークインジケーター（赤）×2 保護回路作動インジケーター（赤）×1 |
| 電源電圧 | AC110～120V 50/60Hz または AC220～240V 50/60Hz（内部ジャンパー切替） |
| 消費電力（1/8定格出力時） | 約100W |
| 動作温度・湿度範囲 | 0～50℃、10～90％RH（結露なきこと） |
| 筐体サイズ | 1Uラックマウント |
| 外形寸法（W×D×H） | 483 × 355 × 45 mm |
| 質量（本体） | 約5.5kg |
WHALE X4350
| 出力（8Ω, 1kHz） | 4 × 350W |
| 出力（4Ω, 1kHz） | 4 × 550W |
| ブリッジ出力（BTL, 8Ω, 1kHz） | 2 × 1100W |
| 周波数特性 | 20Hz～20kHz（±3dB） |
| 全高調波歪率（THD） | 1%（8Ω, 350W時） |
| 入力感度 | +4dBu（1.23V） |
| 入力インピーダンス | 10kΩ（バランス） |
| S/N比 | ≧80dB |
| 入出力端子 | 入力（CH1～4）：XLRバランス入力端子 出力（CH1～4）：SPEAKONスピーカー出力端子 電源：AC電源入力 |
| インジケーター | 電源インジケーター（緑）×1 入力インジケーター（黄）×2 ピークインジケーター（赤）×2 保護回路作動インジケーター（赤）×1 |
| 電源電圧 | AC110～120V 50/60Hz または AC220～240V 50/60Hz（内部ジャンパー切替） |
| 消費電力（1/8定格出力時） | 約230W |
| 動作温度・湿度範囲 | 0～50℃、10～90％RH（結露なきこと） |
| 筐体サイズ | 1Uラックマウント |
| 外形寸法（W×D×H） | 483 × 355 × 45 mm |
| 質量（本体） | 約5.5kg |
