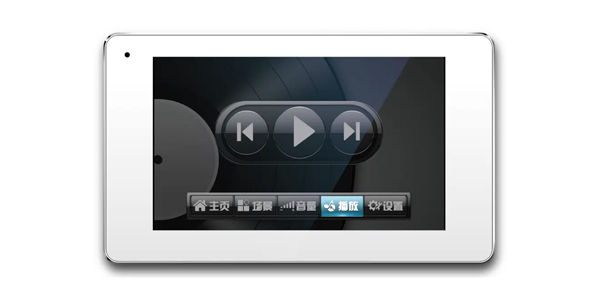

S-TRACK P5
  • S-TRACK P5
  • S-TRACK P5

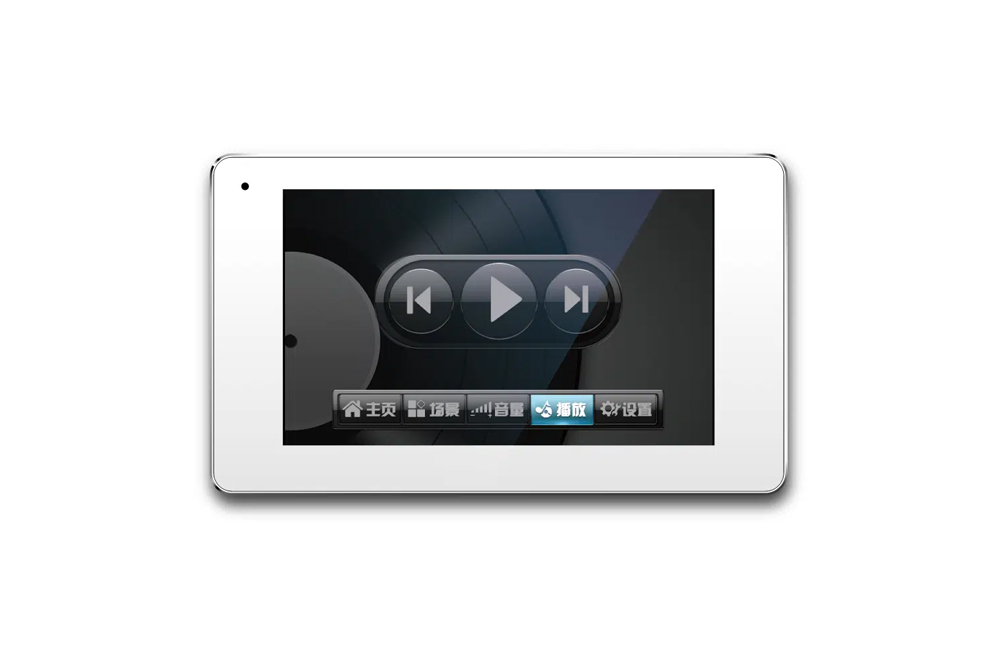

P5は、5インチ静電容量式タッチスクリーンを搭載した壁面埋込設置型のコントロールパネルです。LAN経由でオーディオプロセッサと接続し、シーン制御、音量調整、再生コントロールなどを直感的に操作・カスタマイズ可能です。

電源はPoEまたはDC12Vのいずれかで給電可能。シンプルな配線と高い信頼性を両立し、施工・保守の効率化にも貢献します。

特長

  • Cortex-M3コアと高速FPGAを搭載

  • 5インチ静電容量式タッチパネル搭載:標準TCP/IP通信でPC設定不要

  • 冗長化されたIEEE 802.3af/at準拠のPoEまたはDC12V給電に対応

  • ネットワーク経由での遠隔制御に対応し、距離の制限なくシステムを管理可能

  • シーン切替、音量調整、再生制御など、多彩なカスタマイズ設定に対応

  • デスクトップ/壁面埋込の両方式に対応

仕様

タッチスクリーンサイズ 5インチ
解像度 800 × 480 ピクセル
表示色 64Kカラー(16ビットRGB)
通信インターフェース RJ45ポート
通信プロトコル TCP/IP
タッチ方式 静電容量式
消費電流(バックライト点灯時) 170mA @ 5V
消費電流(バックライト消灯時) 71mA @ 5V
入力電圧 DC 5~15V
全画面更新時間 約 19ms
単色クリア時間 約 2.5ms
文字表示速度(16×16ドット) 約0.35ms
表示タイプ TFT LCD
輝度 約 300cd/m²
バックライト LED
バックライト寿命 約30,000時間以上(平均値)
電源供給 IEEE 802.3af/802.3at準拠PoE、またはDC12V(2A)給電対応
動作温度・湿度範囲 0~40℃、10~90%RH(結露なきこと)
有効表示領域(W×H) 108 × 65 mm
寸法(W×H×D) 146 × 86 × 27 mm
重量 約 130 g
