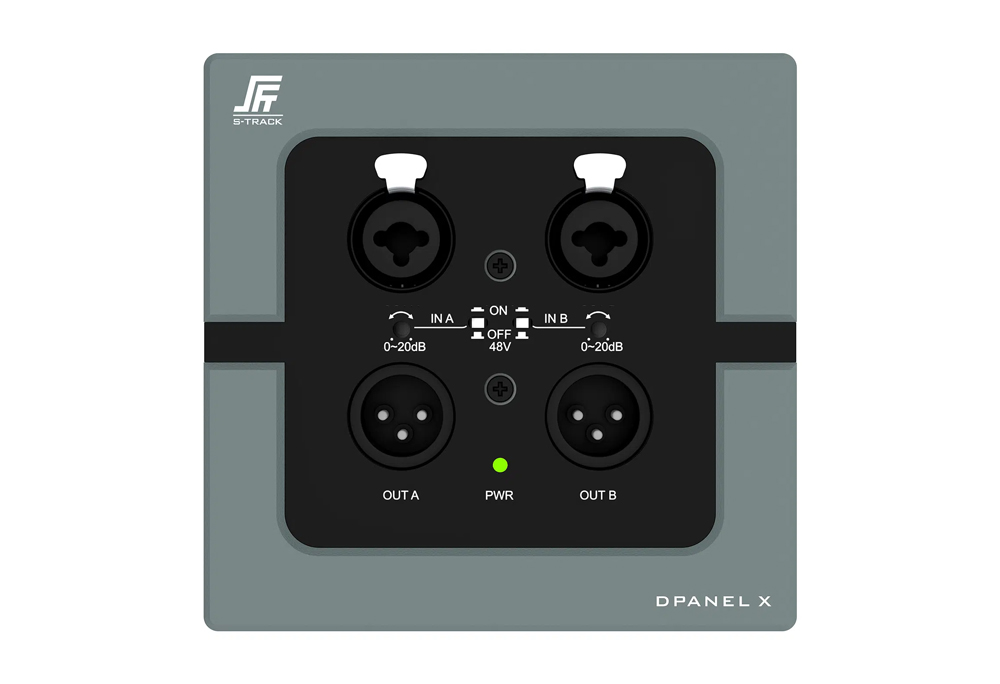

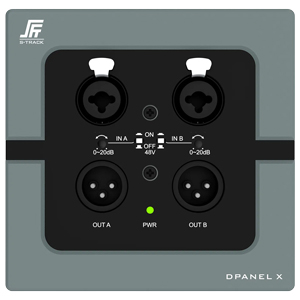

DPANEL X / ウォールプレート型 2ch アナログ-Danteコンバータ
DPANEL Xは、2入力2出力のバランスアナログ信号を、ローカルエリアネットワークを介してDanteオーディオネットワークと接続可能なアナログ/Danteコンバータパネルです。入力端子にはコンボタイプXLRコネクタを採用し、48Vファンタム電源スイッチおよび入力ゲイン調整機能を備え、高性能コンデンサーマイクの接続にも対応します。
出力端子は標準の3ピンXLR出力コネクタを採用し、バランスアナログ信号を出力可能です。背面のネットワークポートからCat5以上のシールド付きツイストペアケーブルを使用してPoEスイッチに接続することで、給電と通信を1本のLANケーブルで行えます。
特長・機能 |
|
仕様
| 入力端子 | XLR（3ピン・メス）×2 Danteネットワークオーディオ送信用RJ45端子×1（2ch対応） |
| 出力端子 | Danteネットワークオーディオ送信用RJ45端子×1（2ch対応） XLR（3ピン・オス）×2 |
| ファンタム電源 | DC 48V |
| 入力インピーダンス | バランス：20kΩ |
| 出力インピーダンス | バランス：100Ω |
| コモンモード除去比 | 60dB（@50Hz） |
| ダイナミックレンジ | ＞100dB |
| 周波数特性 | 30Hz～20kHz（±0.5dB） |
| ノイズフロア | -90dBu |
| S/N比 | ＞100dB |
| THD+N | ≦0.005％（@1kHz, +4dBu） |
| チャンネル間分離度 | >100dB（@1kHz） |
| 最大出力レベル | +20dBu |
| 最大入力レベル | +18dBu |
| サンプリングレート | 48kHz |
| ビット深度 | 24bit |
| ネットワーク伝送 | Dante/AES67/RTPオーディオ対応 |
| Danteデバイス遅延 | 1ms / 2ms / 5ms（Dante Controllerで設定可能） |
| 電源 | IEEE 802.3af/802.3at 準拠PoEスイッチより給電 |
| 消費電力 | 5W |
| 動作温度・湿度範囲 | 0～40℃、10～90％RH（結露なきこと） |
| 外形寸法（W×D×H） | 120 × 117 × 57 mm |
| 質量 | 0.63kg |
