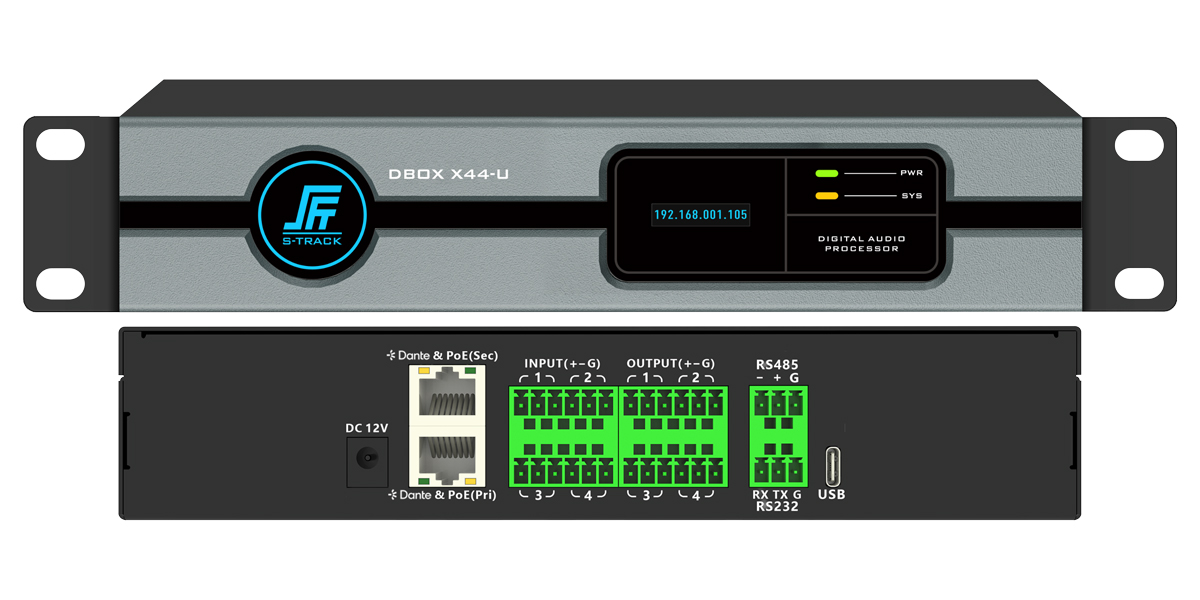

DBOX X44-U / デジタルシグナルプロセッサー
DBOX X44-Uは、32bit浮動小数点DSPと24bit AD/DAコンバーターを搭載し、アナログ4ch ＋ Dante 4ch入出力に対応したデジタルシグナルプロセッサーです。
ハウリング抑制、エコーキャンセラー、ノイズサプレッション、オートミキサーなどの主要機能に加え、マトリクスミキシング機能による柔軟な信号ルーティングを可能にします。また、直感的なGUIベースの制御ソフトウェアにより、パラメーター設定・シーン制御などを容易に操作でき、システム設計から運用まで高い効率性を提供します。
特長 |
|
型番別
| 型番 | DBOX X44-U |
| アナログチャンネル | 4x4 |
| Danteチャンネル | 4x4 |
仕様
| インターフェース | 入力端子 | アナログ4系統＋Dante 4系統 |
|---|---|---|
| 出力端子 | アナログ4系統＋Dante 4系統 | |
| ディスプレイ | デバイスのIPアドレスを表示 | |
| 制御端子 | RJ45 ×2、RS-232 ×1、RS-485 ×1 | |
| オーディオ処理 | DSPプロセッサー | TI製 456MHz FLOPS デュアルコア 32bit DSPプロセッサー、24bit AD/DAコンバーター、48kHzサンプリング対応 |
| 入力チャンネル | 機能：プリアンプ、5バンドPEQ、コンプレッサー、ダッカー、AFC、AEC、ANS 端子：バランスPhoenix端子 |
|
| 出力チャンネル | 機能：31バンドGEQ、リミッター 端子：バランスPhoenix端子 |
|
| ファンタム電源 | DC 48V | |
| 入力インピーダンス | 20kΩ（バランス） | |
| 出力インピーダンス | 100Ω（バランス） | |
| コモンモード除去比（CMRR） | 52dB（@50Hz） | |
| 周波数特性 | 20Hz～20kHz（±0.15dB） | |
| ノイズフロア | -89dBu | |
| S/N比 | 105dB | |
| THD+N | ≤0.003％（@1kHz, +4dBu） | |
| チャンネルセパレーション | 100dB（@1kHz, +4dBu） | |
| 入力レンジ | ≤+18dBu（A-weighted） | |
| パラメトリックEQ | 周波数：20Hz～20kHz / ゲイン：±15dB / 帯域幅：0.02～4oct | |
| グラフィックEQ | 周波数：20Hz～20kHz / ゲイン±15dB | |
| 最大出力レベル | +18dBu | |
| 最大入力レベル | +18dBu | |
| A/D ダイナミックレンジ | 120dB | |
| D/A ダイナミックレンジ | 120dB | |
| 一般仕様 | 電源仕様 | AC100～240V, 50 / 60Hz入力（アダプター出力：DC12V / 2A）またはPoE給電（IEEE 802.3af / at対応） |
| 最大消費電力 | 15W | |
| 動作温度・湿度範囲 | -10～40℃、10～90％RH（結露なきこと） | |
| 筐体サイズ | 1/2Uラックマウント | |
| 外形寸法（W×D×H） | 216 × 190.5 × 44 mm | |
| 質量（本体） | 約1.2kg |
