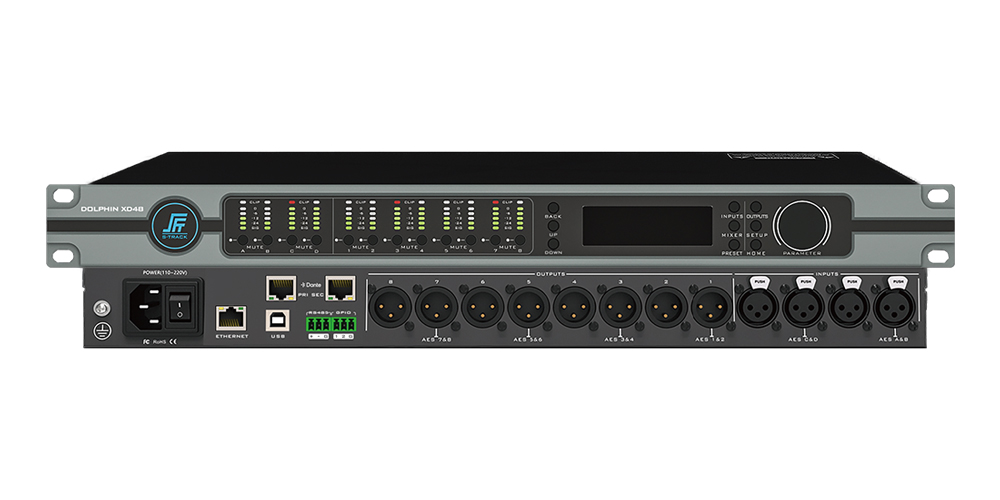

DOLPHIN X Series / スピーカーマネジメントプロセッサー
DOLPHIN Xシリーズは、マルチスピーカー制御と高精度な音響調整を必要とする現場に最適なスピーカーマネジメントプロセッサーです。入出力はアナログ（4入力/8出力）およびDante（4入力/8出力）に対応。96kHzサンプリング周波数および123dBを超えるダイナミックレンジに対応したAD/DA変換チップを搭載し、ノイズフロアを-92dBuまで低減します。また、40bit浮動小数点DSPチップを搭載し、複雑なオーディオ処理機能を提供します。
ソフトウェアはスピーカーのクロスオーバー制御を可能にします。各出力チャンネルにはリニアフェイズ896タップFIRフィルターを装備し、最大1,500msの入出力ディレイに対応。コンプレッサー、エキスパンダー、グラフィックEQ、パラメトリックEQ、ダイナミックEQ、マトリクスミキサー、クロスオーバー、RMSリミッター、ピークリミッターなどの処理機能に加え、入出力チャンネルのコピー、リンク、複数デバイス同時調整、最大50シーンプリセットなどの機能も備えています。
100MHz Ethernetおよび高速USBインターフェースを備え、デバイスの自動検出と高速通信を実現。800×268高解像度RGB液晶ディスプレイを搭載し、直感的な操作が可能です。
特長・機能 |
|
型番別
| 型番 | DOLPHIN X48 | DOLPHIN XD48 |
| アナログチャンネル | 4x8 | 4x8 |
| Dante チャンネル | / | 4 |
仕様
| インターフェース | 入力端子 | アナログ入力4系統＋Dante入力4系統 |
|---|---|---|
| 出力端子 | アナログ出力4系統＋Dante出力8系統 | |
| ディスプレイ | 内蔵GUIディスプレイによるパラメーター調整（800×268 高解像度LCD） | |
| 制御端子 | RJ45 ×1、USB-B ×1、RS-485 ×1、GPIO ×2 | |
| オーディオ処理 | DSPプロセッサー | ADI SHARC ADSP-21489 450MHz 40bit浮動小数点DSPプロセッサー / 32bit AD/DAコンバーター、96kHzサンプリング周波数対応 |
| 入力チャンネル | 機能：ミュート、エキスパンダー、ゲイン、ディレイ（0～1500ms）、31バンドGEQ、12バンドPEQ、3バンドダイナミックEQ、コンプレッサー 端子：XLR（バランス / メス） |
|
| 出力チャンネル | 機能：ディレイ（0～1500ms）、クロスオーバー（Butterworth / Bessel / Linkwitz-Riley / 896タップFIRフィルター）、12バンドPEQ、ゲイン、RMSリミッター、ピークリミッター 端子：XLR（バランス / オス） |
|
| 入力インピーダンス | 20kΩ（バランス） | |
| 出力インピーダンス | 100Ω（バランス） | |
| コモンモード除去比（CMRR） | >60dB（@50Hz） | |
| 入出力ダイナミックレンジ | ≥110dB | |
| 周波数特性 | 20Hz～20kHz（±0.2dB） | |
| ノイズフロア | -92dBu | |
| S/N比 | 110dB | |
| THD+N | ≤0.0015％（@1kHz, +4dBu） | |
| チャンネルセパレーション | 105dB（@1kHz） | |
| 入力レンジ | ≤+22dBu（A-weighted） | |
| クロスオーバー | Butterworth / Bessel / Linkwitz-Riley 各フィルター対応 | |
| パラメトリックEQ | 周波数：20Hz～20kHz / ゲイン：-20～+15dB / 帯域幅：0.4～128oct | |
| グラフィックEQ | 周波数：20Hz～20kHz / ゲイン±15dB | |
| 最大出力レベル | +22dBu | |
| 最大入力レベル | +22dBu | |
| A/D ダイナミックレンジ | 123dB | |
| D/A ダイナミックレンジ | 123dB | |
| 等価入力ノイズ | ≤ -120dBu | |
| 一般仕様 | 電源仕様 | AC100～240V, 50 / 60Hz |
| 最大消費電力 | 30W | |
| 動作温度・湿度範囲 | 0～40℃、10～90％RH（結露なきこと） | |
| 筐体サイズ | 1Uラックマウント | |
| 外形寸法（W×D×H） | 482.4 × 210.5 × 44 mm | |
| 質量（本体） | 約2.8kg |
