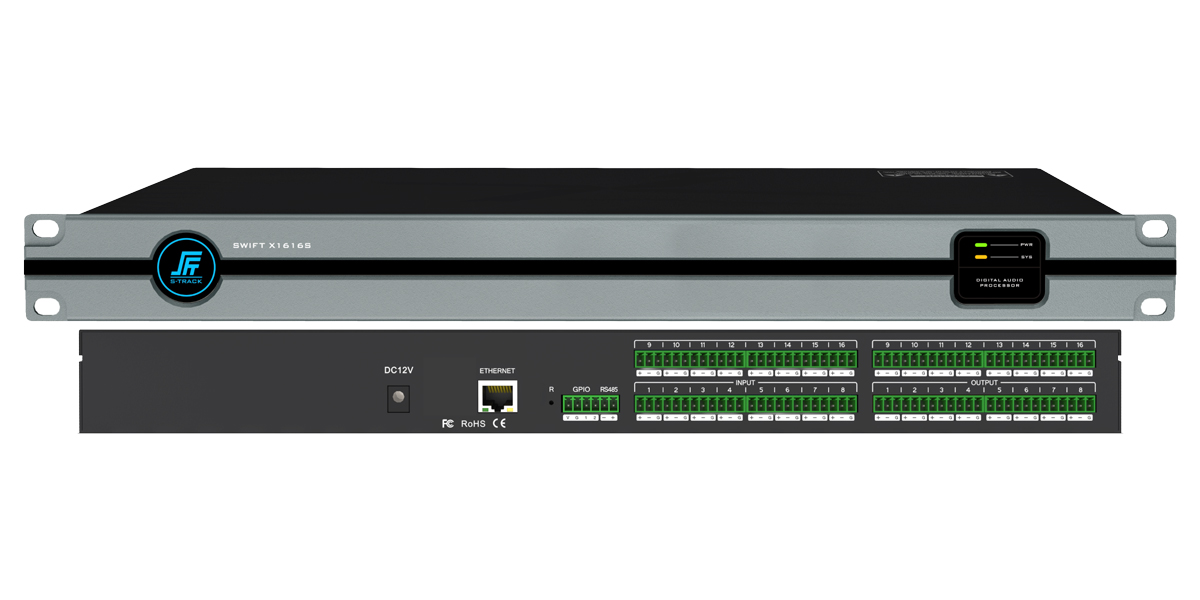

SWIFT X Series / デジタルシグナルプロセッサー
SWIFT Xシリーズは、32bit浮動小数点DSPと24bit AD/DAコンバーターを搭載し、アナログ8x8/16x16構成に対応したデジタルシグナルプロセッサーです。
ハウリング抑制、エコーキャンセラー、ノイズサプレッション、オートミキサーなどの主要機能に加え、マトリクスミキシング機能により複雑な信号ルーティングにも柔軟に対応します。
また、シーンプリセットの保存や呼び出し機能をサポートし、操作性の高い専用ソフトウェアから簡単に設定管理が可能です。簡単な操作でシンプルに導入できるため、ハドルルーム、多目的室、小イベント、教室などの音響システムに最適なDSPソリューションです。
特長・機能 |
|
型番別
| 型番 | SWIFT X88S | SWIFT X1616S |
| アナログ入力チャンネル | 8 | 16 |
| アナログ出力チャンネル | 8 | 16 |
仕様
| インターフェース | 入力端子 | アナログ 8系統（X88S）/ 16系統（X1616S） |
|---|---|---|
| 出力端子 | アナログ 8系統（X88S）/ 16系統（X1616S） | |
| 制御端子 | RJ45 ×1、RS-485 ×1、GPIO ×2（In/Outを設定可能） | |
| オーディオ処理 | DSPプロセッサー | TI 456MHz FLOPS デュアルコア 32bit DSPプロセッサー、24bit AD/DAコンバーター、48kHzサンプリング対応 |
| 入力チャンネル | 機能モジュール：プリアンプ（42dB）、信号発生器、エキスパンダー、5バンドPEQ、コンプレッサー、AGC、AM、AFC、AEC、ANS 端子：バランスPhoenix端子 |
|
| 出力チャンネル | 機能モジュール：ディレイ、クロスオーバー、31バンドGEQ、リミッター 端子：バランスPhoenix端子 |
|
| ファンタム電源 | DC 48V | |
| 入力インピーダンス | 20kΩ（バランス） | |
| 出力インピーダンス | 100Ω（バランス） | |
| コモンモード除去比（CMRR） | >60dB（@50Hz） | |
| 入力ダイナミックレンジ | 108dB | |
| 周波数特性 | 20Hz～20kHz（±0.2dB） | |
| ノイズフロア | -90dBu | |
| S/N比 | 106dB | |
| THD+N | ≤0.004％（1kHz, +4dBu） | |
| チャンネルセパレーション | 104dB（@1kHz） | |
| 入力レンジ | ≤+18dBu（A-weighted） | |
| クロスオーバー | Butterworth / Bessel / Linkwitz-Riley 各特性に対応 | |
| パラメトリックEQ | 周波数：20Hz～20kHz / ゲイン：±15dB / 帯域幅：0.02～4oct | |
| グラフィックEQ | 周波数：20Hz～20kHz / ゲイン±15dB | |
| 最大出力レベル | +18dBu | |
| 最大入力レベル | +18dBu | |
| A/D ダイナミックレンジ | 114dB | |
| D/A ダイナミックレンジ | 120dB | |
| 等価入力ノイズ | ≤ -120dBu | |
| 一般仕様 | 動作電圧 | DC 12V / 2A |
| 最大消費電力 | 24W | |
| 動作温度・湿度範囲 | 0～40℃、10～90％RH（結露なきこと） | |
| 筐体サイズ | 1Uラックマウント | |
| 電源仕様 | 外部電源アダプタ（出力 DC 12V / 2A） | |
| 電源アダプタ寸法（W×D×H） | 43.3 × 73.8 × 35.5 mm | |
| 外形寸法（W×D×H） | 482.4 × 210.5 × 44 mm | |
| 質量（本体） | 約2.5kg |
