TIGER X Series / デジタルシグナルプロセッサー
TIGER Xシリーズは、32bit浮動小数点DSPと24bit AD/DAコンバーターを搭載し、最大16x16アナログ入出力および16x16 Danteオーディオ対応のデジタルシグナルプロセッサーです。

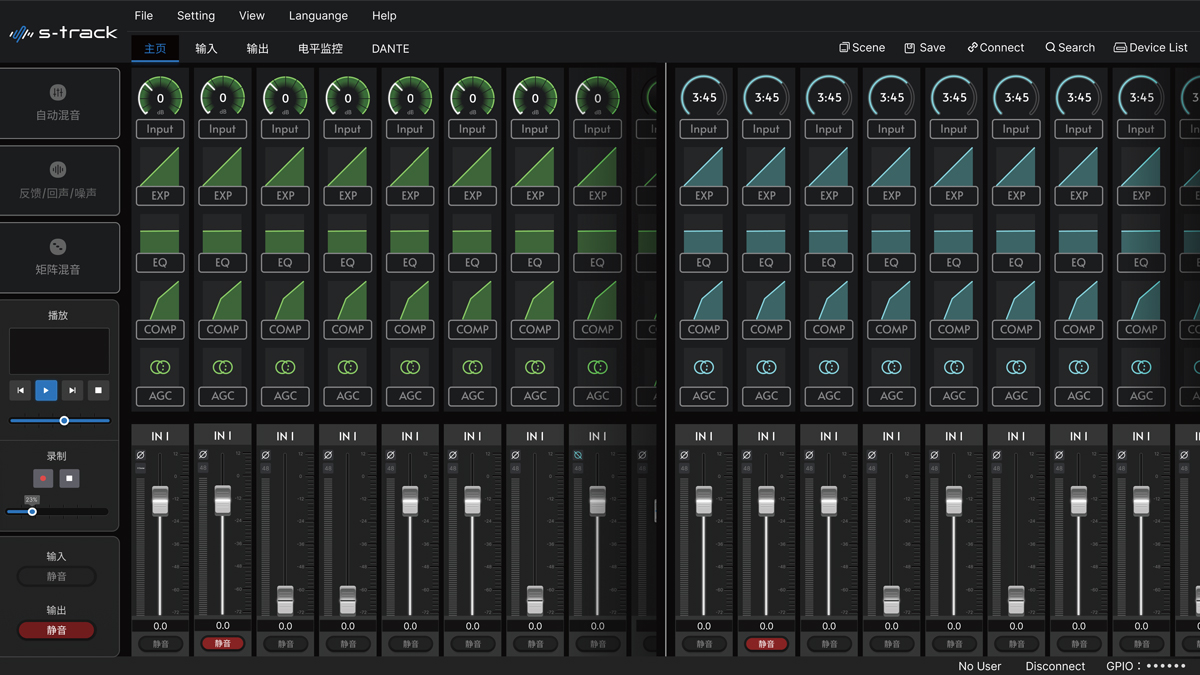

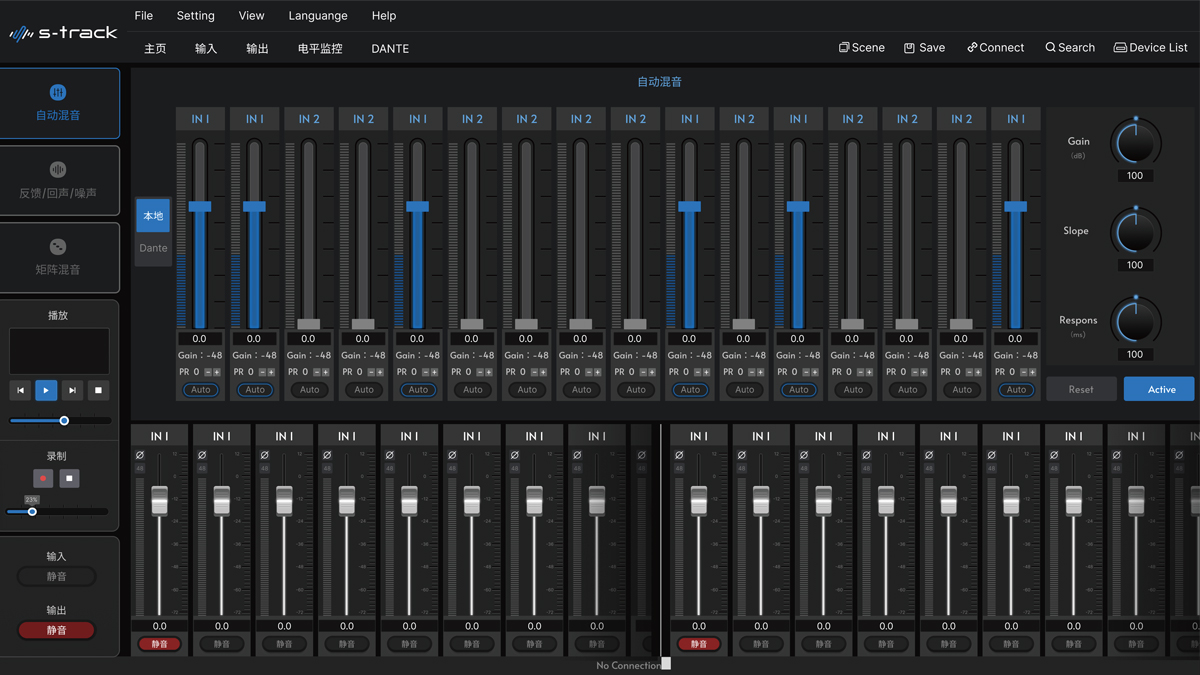

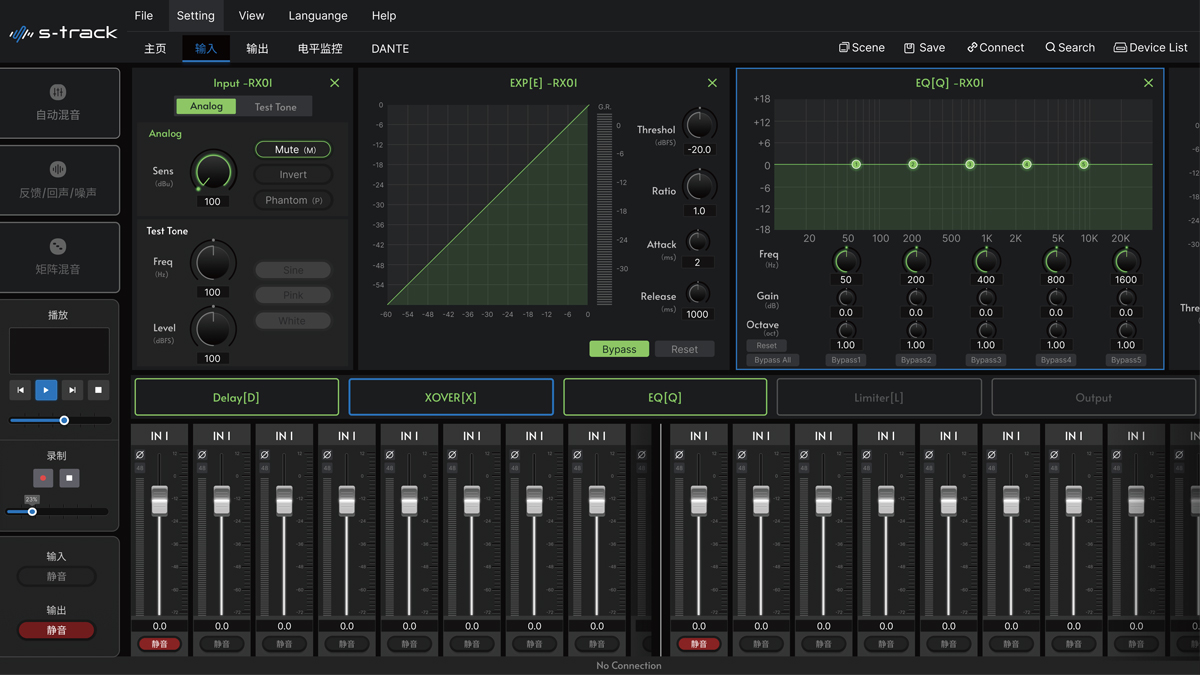

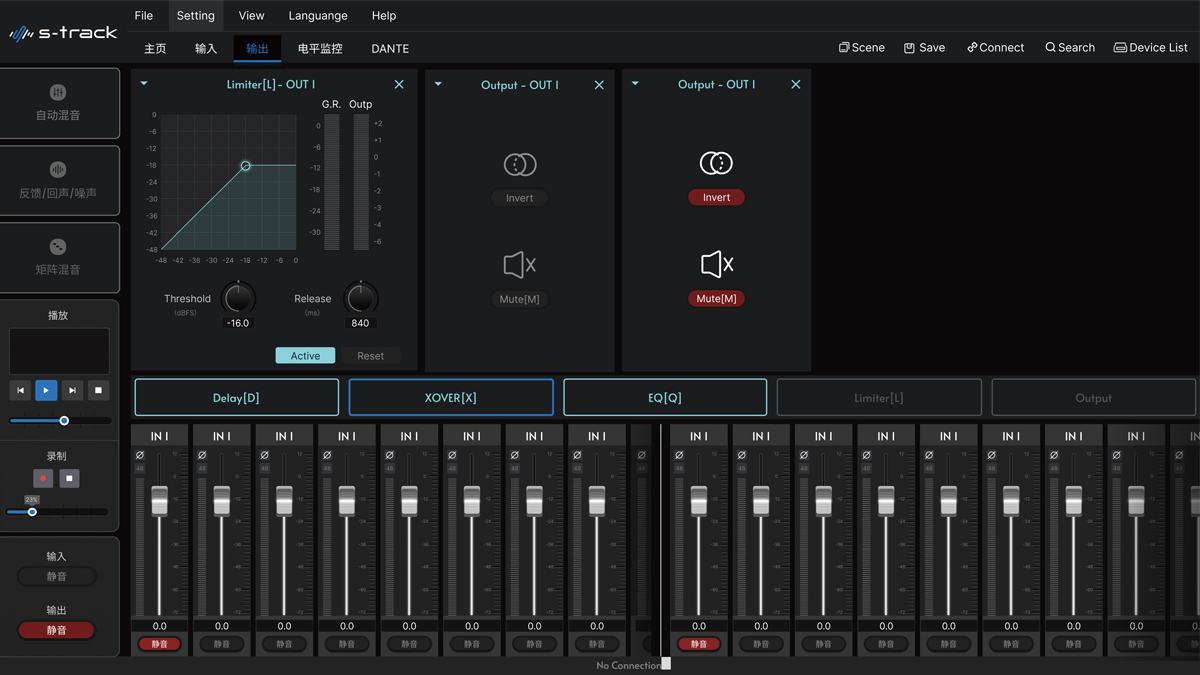

ハウリング抑制、エコーキャンセラー、ノイズサプレッション、オートミキサーなどの主要機能に加え、マトリクスミキシング機能による柔軟な信号ルーティングを可能にします。また、シーンプリセットの保存や呼び出し機能をサポートし、操作性の高い専用ソフトウェアから簡単に設定・管理が可能です。劇場、コンサートホール、スタジアム、会議センター、テーマパーク、リモート会議室、公共放送設備など、多様な音響システムに最適なDSPソリューションです。
特長 |
|
型番別

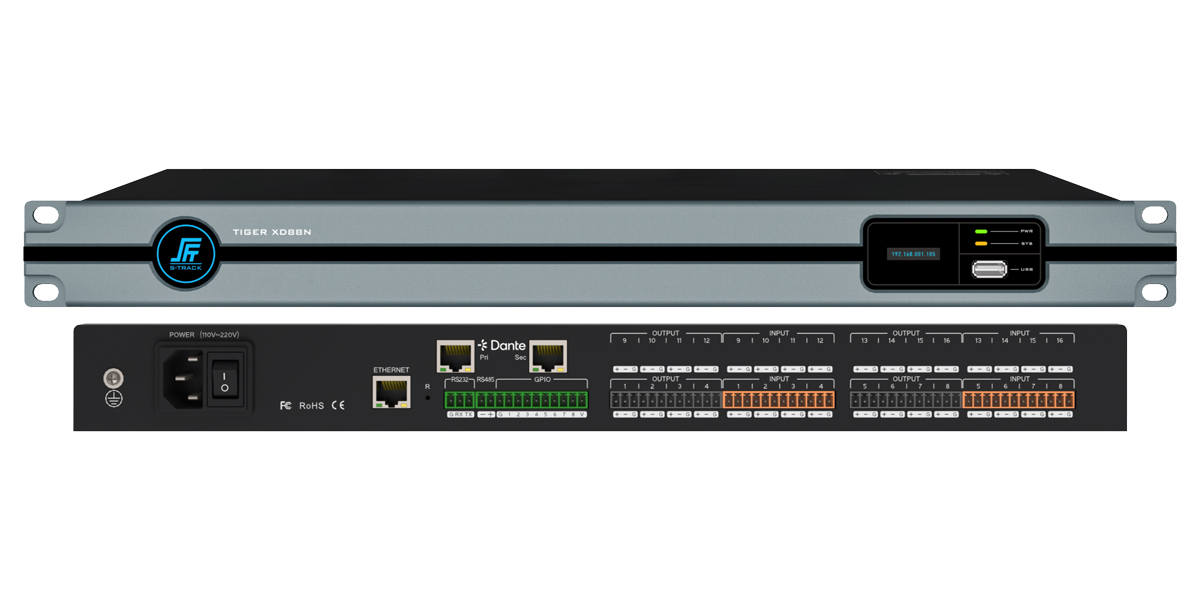

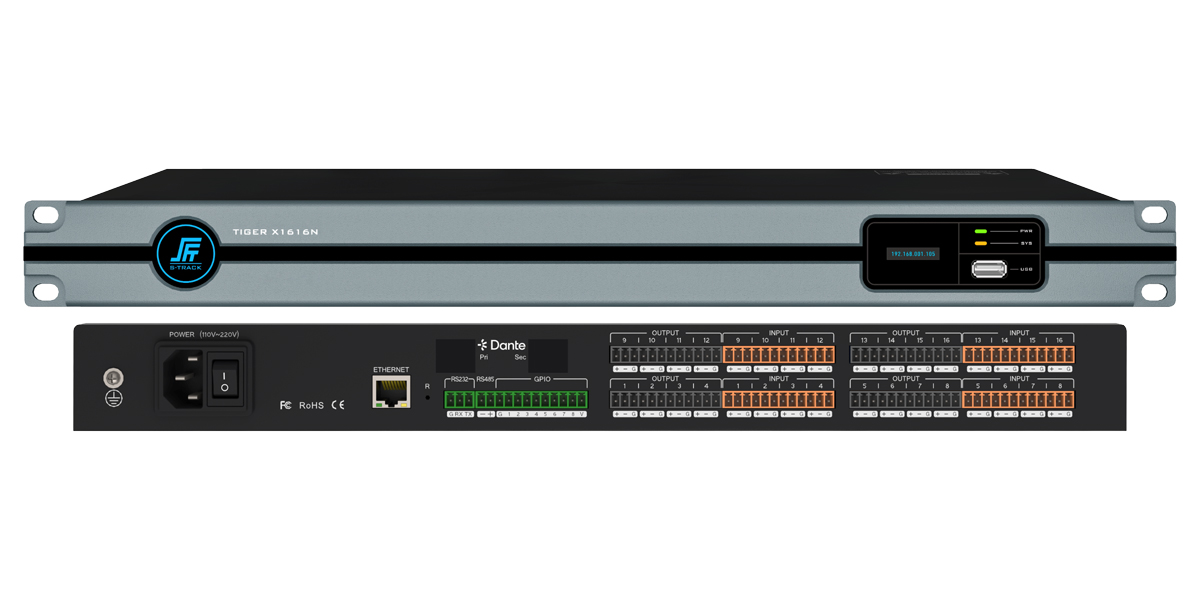

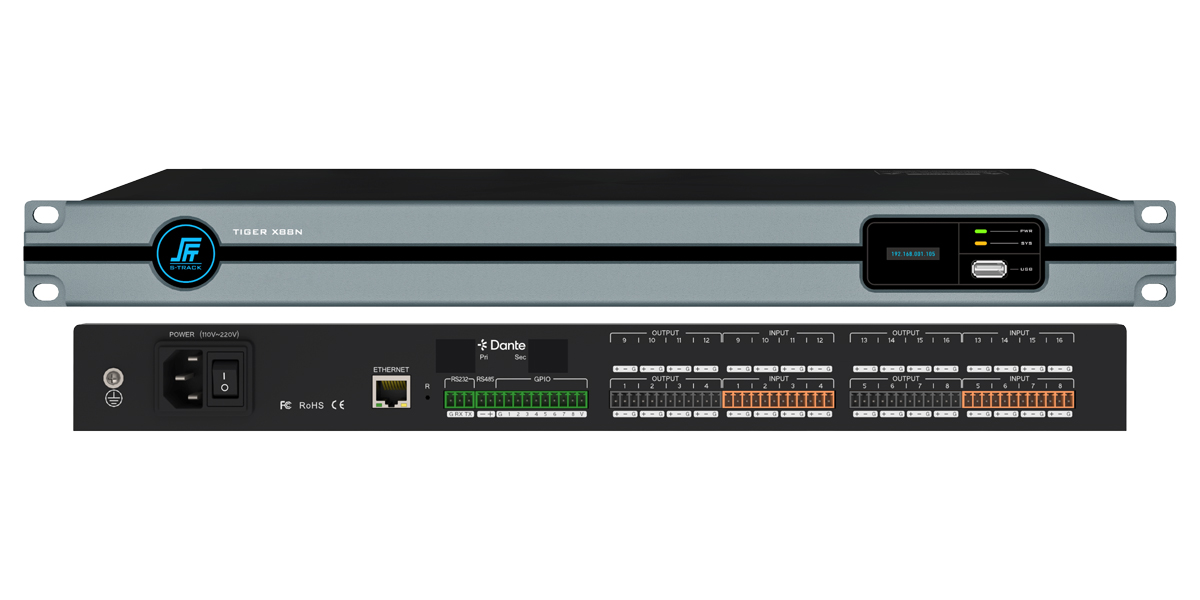

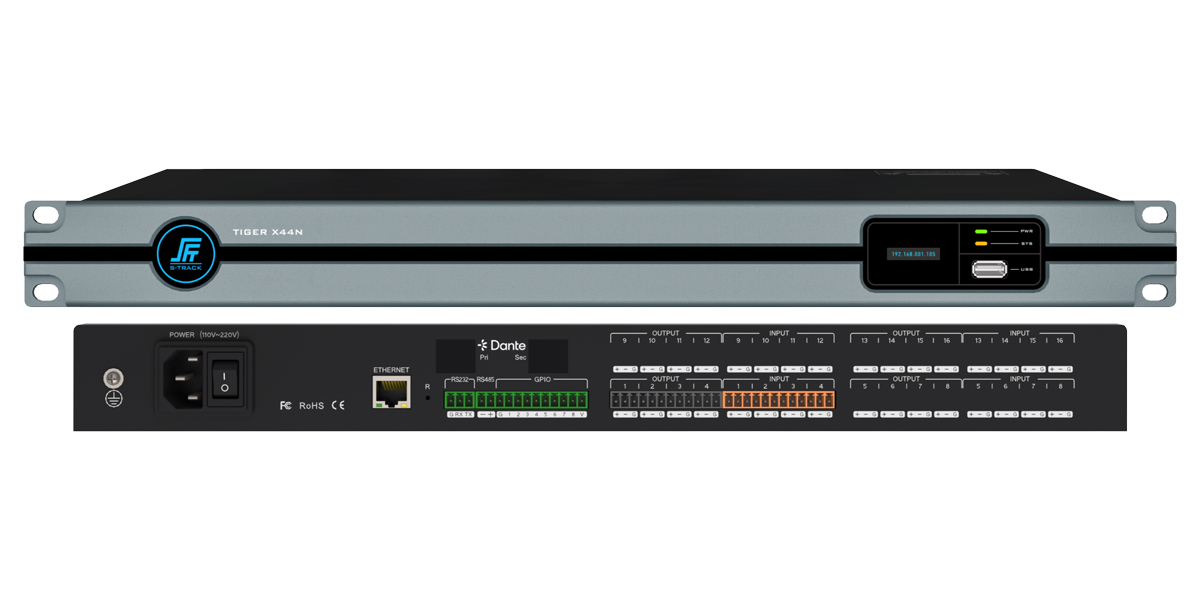

| 型番 | LION X44N | LION X88N | LION X1616N | LION XD88N | LION XD1616N |
| アナログ | 4x4 | 8x8 | 16x16 | 8x8 | 16x16 |
| Dante | / | / | / | 8x8 | 16x16 |
仕様
| インターフェース | 入力端子 | アナログ 4 / 8 / 16系統 ＋ Dante 8 / 16系統 |
|---|---|---|
| 出力端子 | アナログ 4 / 8 / 16系統 ＋ Dante 8 / 16系統 | |
| ディスプレイ | デバイスIPアドレス表示 | |
| 制御端子 | RJ45 ×1、RS-232 ×1、RS-485 ×1、GPIO ×8（入出力設定可、3.3〜24V対応） | |
| オーディオ処理 | DSPプロセッサー | TI 456MHz FLOPS デュアルコア 32bit DSPプロセッサー、24bit A/D・D/Aコンバーター、48kHzサンプリングレート |
| 入力チャンネル | プリアンプ（最大51dB）、信号ジェネレーター、エキスパンダー、PEQ（5/8/12バンド）、GEQ（10/15/31バンド）、コンプレッサー、AGC、オートミキサー（ゲインシェア/ゲーティング方式）、ダッカー、AFC、AEC、ANS、PEQフィルタータイプ選択（LPF/HPF/ローシェルフ/ハイシェルフ） 端子：バランスPhoenix端子 |
|
| 出力チャンネル | ディレイ、クロスオーバー、PEQ（5/8/12バンド）、GEQ（10/15/31バンド）、リミッター、PEQフィルタータイプ選択（LPF/HPF/ローシェルフ/ハイシェルフ） 端子：バランスPhoenix端子 |
|
| ファンタム電源 | DC 48V | |
| 入力インピーダンス | 20kΩ（バランス） | |
| 出力インピーダンス | 100Ω（バランス） | |
| コモンモード除去比（CMRR） | >60dB（@50Hz） | |
| 入力ダイナミックレンジ | 108dB | |
| 周波数特性 | 20Hz～20kHz（±0.2dB） | |
| ノイズフロア | -90dBu | |
| S/N比 | 106dB | |
| THD+N | ≤0.003％（1kHz, +4dBu） | |
| チャンネルセパレーション | >100dB（1kHz） | |
| 入力レンジ | ≤+18dBu（A-weighted） | |
| クロスオーバー | Butterworth / Bessel / Linkwitz-Riley 各特性に対応 | |
| パラメトリックEQ | 周波数：20Hz～20kHz / ゲイン：±15dB / 帯域幅：0.02～4 | |
| グラフィックEQ | 周波数：20Hz～20kHz / ゲイン±15dB | |
| システムレイテンシー | ≤9ms | |
| 最大出力レベル | +18dBu | |
| 最大入力レベル | +18dBu | |
| A/D ダイナミックレンジ | 114dB | |
| D/A ダイナミックレンジ | 120dB | |
| 等価入力ノイズ | ≤ -125dBu | |
| 一般仕様 | 電源仕様 | AC100～240V, 50/60Hz |
| 最大消費電力 | 30W | |
| 動作温度・湿度範囲 | 0～40℃、10～90％RH（結露なきこと） | |
| 筐体サイズ | 1Uラックマウント | |
| 外形寸法（W×D×H） | 482.4 × 260.5 × 44 mm | |
| 質量（本体） | 約3.0～3.5kg |
