M-1093F / ラックモニター
SWIT M-1093Fはデュアル9インチ FHD波形ラック液晶モニターです。IPS(In-Plane Switching)液晶パネルを採用し、解像度1920x1080、LEDバックライト、1000:1のコントラストで正確な色を再現します。視野角は水平170°/垂直170°です。
特長 |
|
入出力インターフェース
2K/3G/HD/SD-SDI入力×2、2K/3G/HD/SD-SDIループ出力×2、HDMI1.3入力×1、HDMI1.3ループ出力×1、CVBS入力×1、CVBSループ出力×1、3.5mmアナログ音声入力×1、3.5mmアナログ音声出力×1
波形/ベクタースコープ/ヒストグラム
波形(Y/Pb/Pr/R/G/B)、ベクトルスコープ、ヒストグラム(R/G/B/Y)、デジタルビデオ品質情報(Luma、色、彩度など)をパターンに変換し個別にオン/オフでき、表示位置(上下左右)、サイズ、色、半透明度を選択できます。
エンベデッドオーディオモニタリング
SDI16chおよびHDMI8chのエンベデッドオーディオメーターを表示し、任意の2chのオーディオをスピーカーまたは3.5mmヘッドホンソケットから出力できます。オーディオメーターの表示位置は4ヶ所から選択でき、また2chのみ、8chのみ、フル16ch表示を選べます。スケールマーカー、アラート情報、オーディオメーターパターンの半透明も選択可能です。
UMD/Text Tally表示
TSL3.1/4.0プロトコルのUMDおよびText Tally表示に対応しています。UMD/TALLY信号は背面のRJ45(RS485)ポートから入力します。
3色タリーライト
赤、緑、黄のタリーライトがあり、RS485ポートのピンを定義してタリーライトを制御できます。

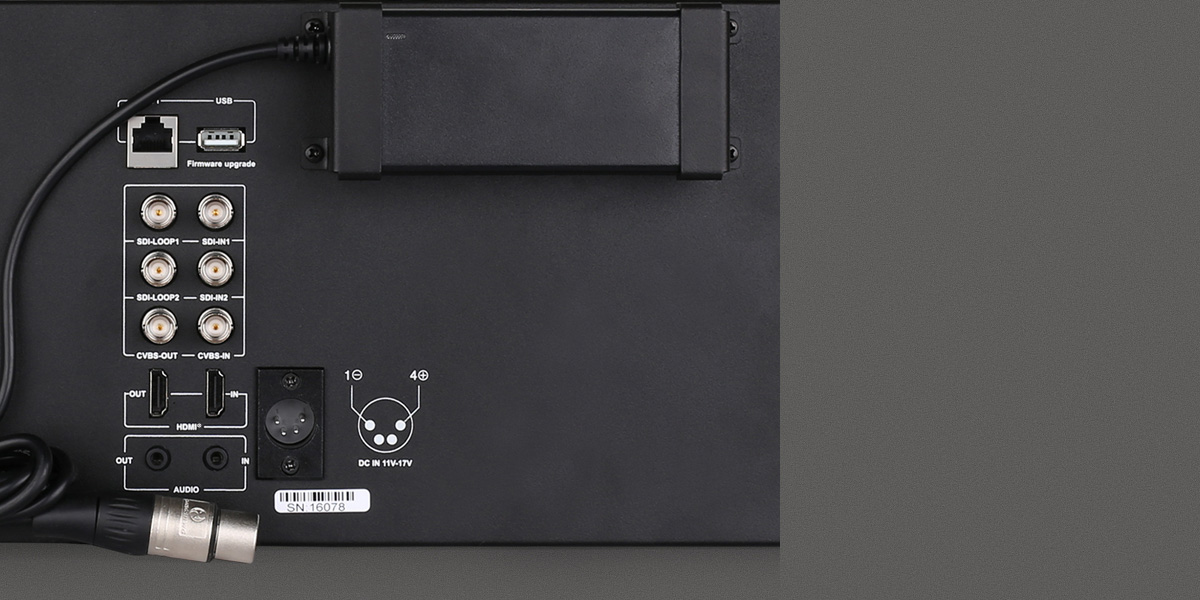

USBファームウェアアップグレード
ファームウェアアップグレード用の標準USBポートを備えています。PCに接続することなく、最新のファームウェアをUSBメモリーにダウンロードし、モニターへ直接挿入してアップグレードできます。
電源
2画面ともDC6.5-24Vの4ピンXLRソケットから電源入力でき、モニター背面にAC-DCアダプターがあります。
設置
標準19インチラックマウント固定で、高さ4Uです。ラックに設置した場合、モニターは上下±30°回転可能です。
仕様
| LCD | サイズ | 9インチx2 |
|---|---|---|
| ディスプレイ | 191.52×119.70mm | |
| 解像度 | 1920×1080 | |
| アスペクト比 | 16:9 | |
| 輝度 | 450cd/m2 | |
| コントラスト | 1000:1 | |
| 色深度 | 16.77M色 | |
| 視野角 | 170°(H) /170°(V) | |
| 入力(各LCD) | BNC×2 | 2K/3G/HD/SD-SDI入力x2 |
| BNC×1 | コンポジット入力 | |
| HDMIx1 | HDMI入力 | |
| 3.5mm×1 | アナログオーディオ入力 | 出力(各LCD) | BNCx2 | 2K/3G/HD/SD-SDIループ出力 |
| BNCx1 | コンポジットループ出力 | |
| HDMIx1 | HDMIループ出力 | |
| 3.5mm×1 | SDI、HDMI、アナログオーディオ出力 | |
| ビデオフォーマット | CVBS |
|
| SDI |
|
|
| HDMI |
|
|
| 一般 | 入力電圧 | DC 6.5V-24V |
| 消費電力 | ≤36W | |
| 動作温度 | 0°C～+40°C | |
| 動作湿度 | 10%～90% | |
| 保管温度 | -15°C～+60°C | |
| 保管湿度 | 10%～90% | |
| 寸法 | 484×177×112.8mm | |
| 重量 | 正味2.8kg 梱包パッケージ3.6kg |
