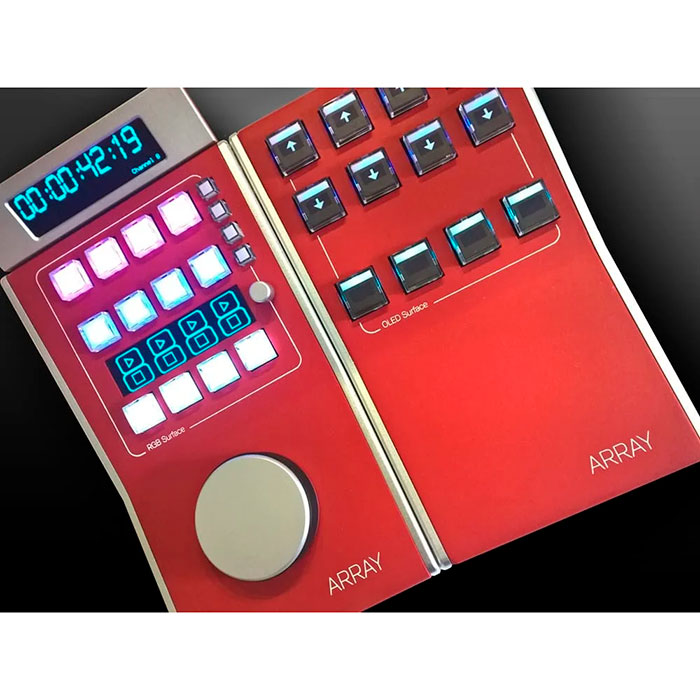

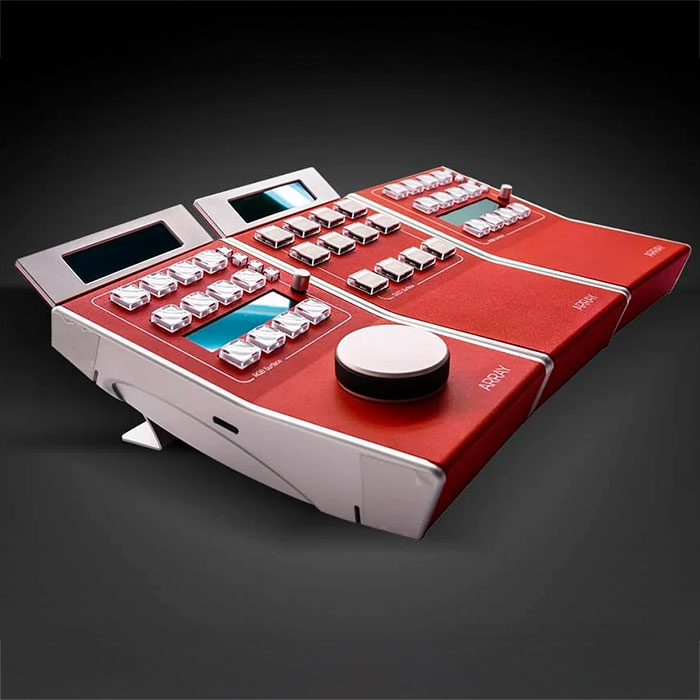

Hi Tech SystemsのARRAYは、ハードウェア制御パネルとソフトウェアを統合し、全く新しいコントロールサーフェイスのソリューションを提供します。AViTAのコントロールサーフェイスとしても動作するほか、SDKによりサードパーティのコントロールサーフェイスとして動作させることもできます。

RGB LEDキーまたはOLEDキーを12個または20個装備したサーフェイスを用意し、タイムコード等を表示するディスプレー、Tバー、ジョグ/シャトルホイールをオプションで取り付けられます。

パネルはコンピューターを内蔵したコンピューターベースモデル、LAN/USB/電源のコネクターを装備したサテライトベースモデルの3種類から選択でき、磁石で容易に接続可能。ワークフローに合わせたコントロールサーフェイスを柔軟に構築できます。

電源とデータは隠れたコネクターを介しパネル間で分配されます。機器の接続に必要なのは電源とネットワークコネクタ各1つです。

特長

  • 最大4つのパネルを任意の組み合わせで接続可能

  • 磁石でパネルを結合し、パネル間の電気・データ接続はデータバス経由

  • プロダクションごとにパネル構成を変更可能

  • 接続:USB/ネットワーク/RS422(ネットワーク経由でシリアルボックス)/GPI(ネットワーク経由でGPIボックス)

  • プロダクション管理ソフトウェアAvita Liteを実行するコンピューター

  • 複数パネルの結合時にディスプレイがユーザー側へ傾斜する、人間工学に基づいたレイアウトデザイン

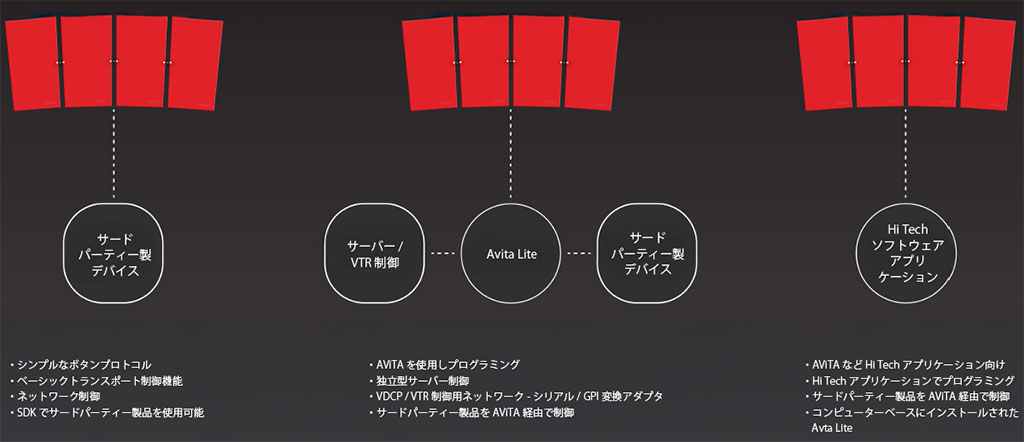

最大4つのパネルがワークフローにフィット

ARRAYサーフェイスは、AViTAやHi Tech内蔵ボタンプロトコルを使用するサードパーティ製デバイスとの連携を想定し設計されています。

サーバーやVTRは、コンピューターベースとAViTAなど適切な制御ソフトウェアを使用して制御することができます。制御はネットワーク経由で行え、シリアルおよびGPI用のオプションインターフェースも利用できます。

ARRAY パネル配置

サーフェイスとオプション

  • 5種類のARRAY制御サーフェイス

  • ・RGBサーフェイス:12個のRGBキー/4個の小型RGBキー/白黒のOLEDディスプレイを装備

  • ・RGBサーフェイス+:20個のRGBキー/4個の小型RGBキー/白黒のOLEDディスプレイを装備

  • ・OLEDサーフェイス:テキストやアイコンを表示する12個のOLEDキーを装備

  • ・OLEDサーフェイス+:20個のOLEDキーを装備

  • ・OLEDラック:テキストやアイコンを表示する20個のOLEDキーとプログラムが可能な多方向スイッチを備えたラックマウントパネル

  • 3種類のベースオプション

  • ・コンピュータベース:フルスペックIntel PC

  • ・コネクタポッドベース:電源、制御用ネットワーク、キーパッドなどの周辺機器接続用USBを備えたベース

  • ・サテライトベース:データバスコネクタ経由で複数のフロントパネルを拡張する簡易サテライトベース

  • RGB/OLEDサーフェイスのオプション

  • ・Tバー(+バージョンを除く)

  • ・ジョグ/シャトルホイール(+バージョンを除く)

  • ・タイムコード表示用モノクロOLEDディスプレイ

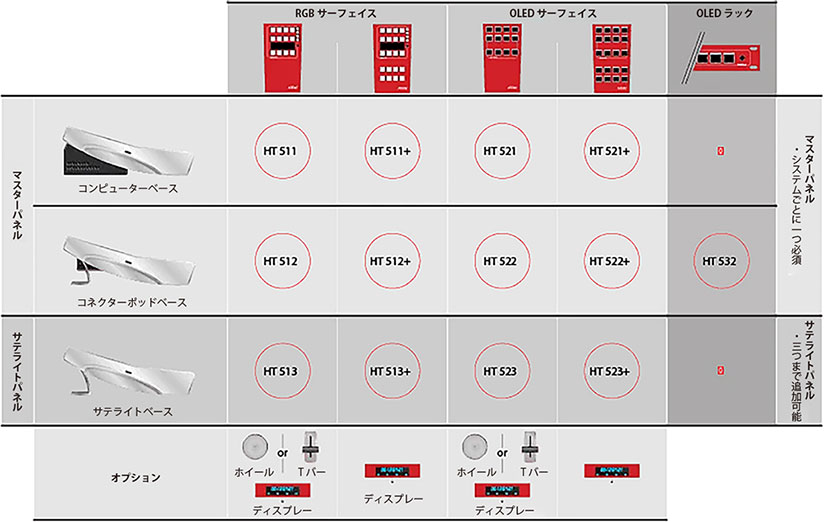

arrayオプション表

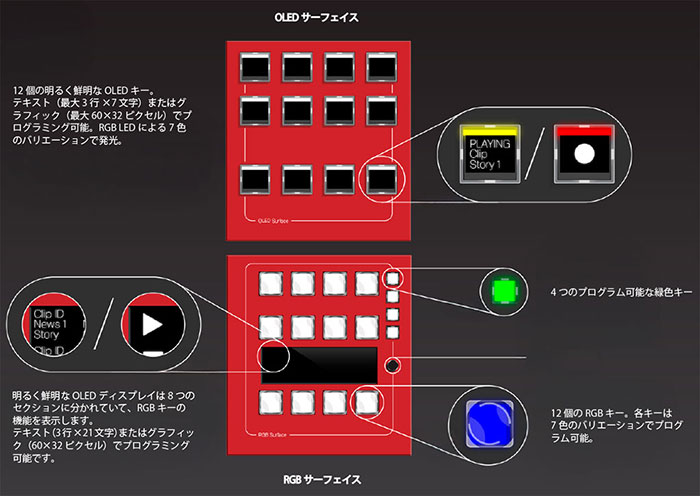

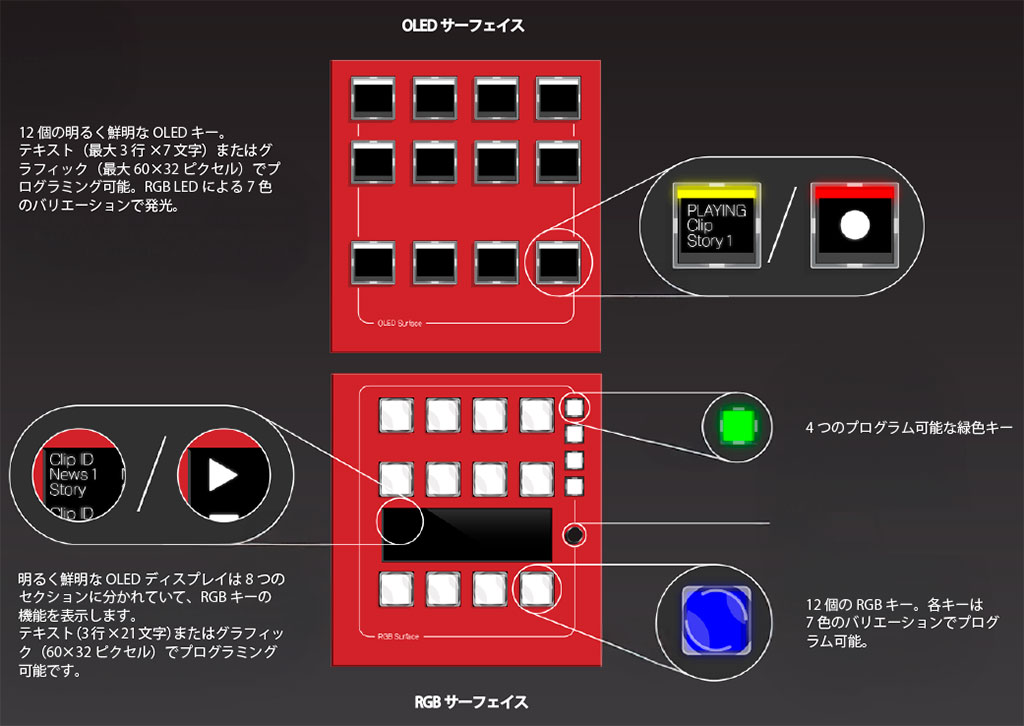

OLEDサーフェイス/RGBサーフェイス

  • ARRAY OLEDサーフェイス/RGBサーフェイス

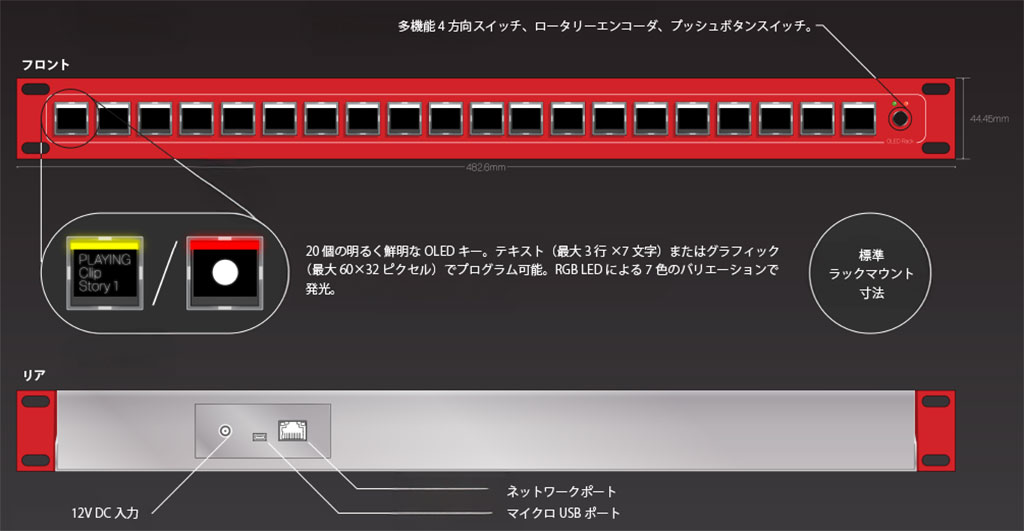

OLEDラック

  • ARRAY OLEDラック

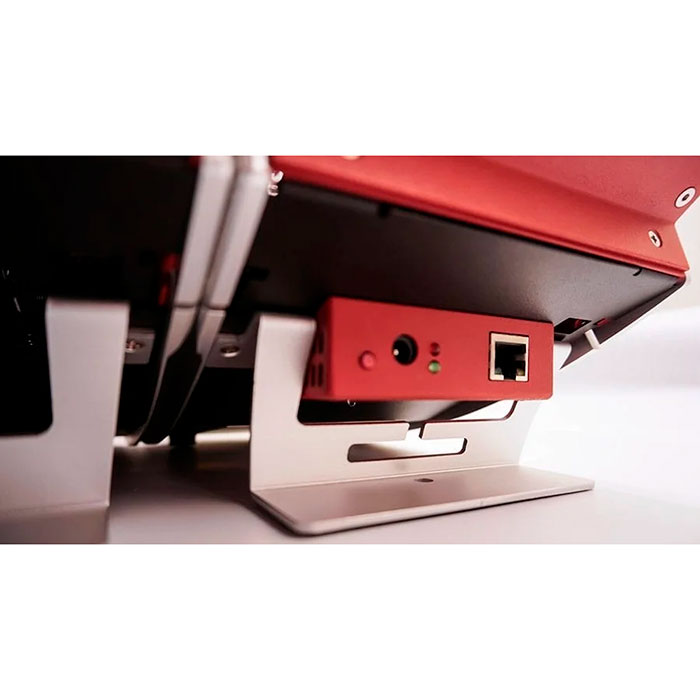

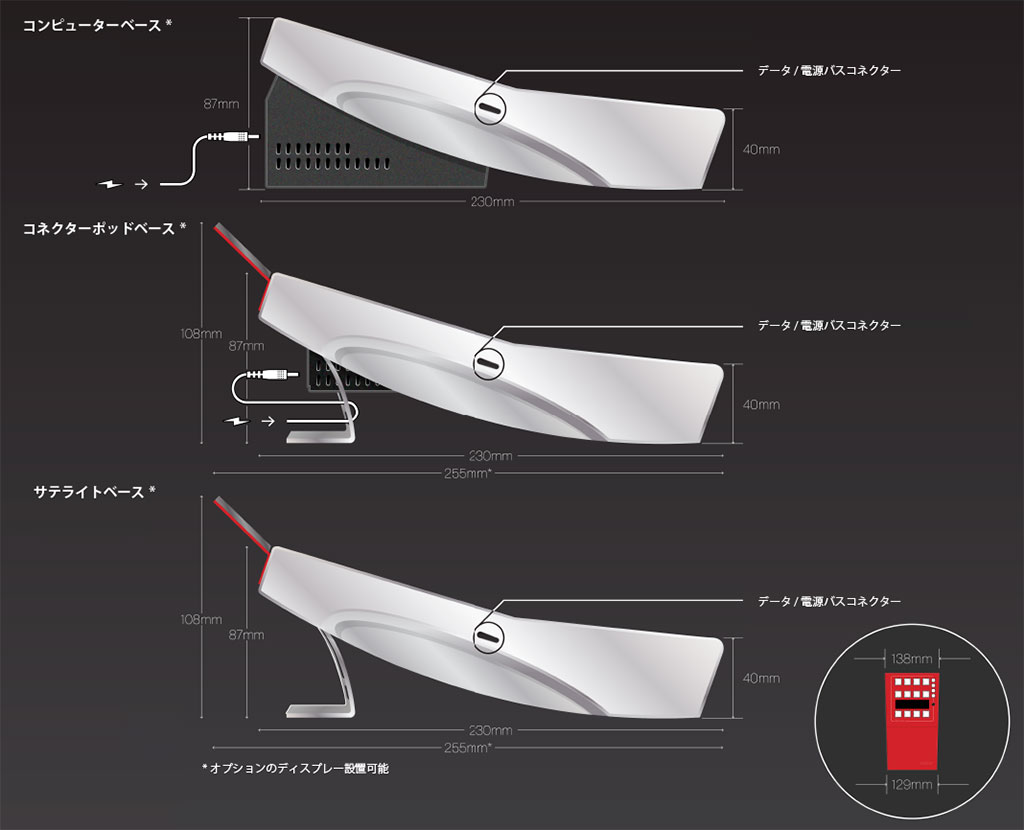

サイド

  • ARRAY サイド

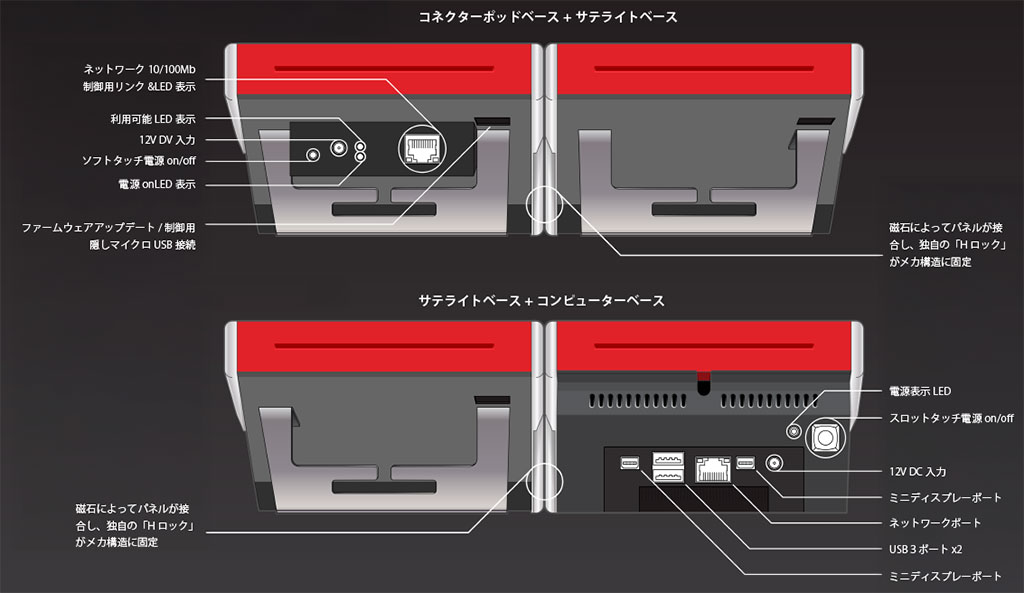

リア

  • ARRAY リア

仕様

コンピューターベース コネクターポッドベース
プロセッサー Intel® 5th Generation Core i3-5010U (2.1GHz Dual Core , 3MBキャッシュ, 15W TDP) -
メモリー 4GB RAM / 120GB SSD -
OS Windows® 7 エンベデッド (標準) -
グラフィクス Intel® HD グラフィクス 5500 2x ミニディスプレーポート 1.2 コネクター -
周辺機器接続 2x USB 3.0 ポート 1x USB 3.0 ポート
ネットワーク接続 Intel® 10/100/1000Mbps 10/100Mbps
電力 100-240V 入力 15V 3A (最大) 出力 100-240V 入力 12V 5A (最大) 出力
消費電力 30W 30W
操作温度 5-35℃ 5-35℃
