VF-9000/ 12G-SDI-光コンバータ
![](https://mtc-japan.com/images/products/multidyne/logo_12gsdi.png)
![](https://mtc-japan.com/images/products/multidyne/logo_sync.png)
![](https://mtc-japan.com/images/products/multidyne/logo_ethernet.png)
![](https://mtc-japan.com/images/products/multidyne/logo_smf.png)
![VF-9000](https://mtc-japan.com/images/products/multidyne/12gsdiconvert/vf9000/9000_main.jpg)

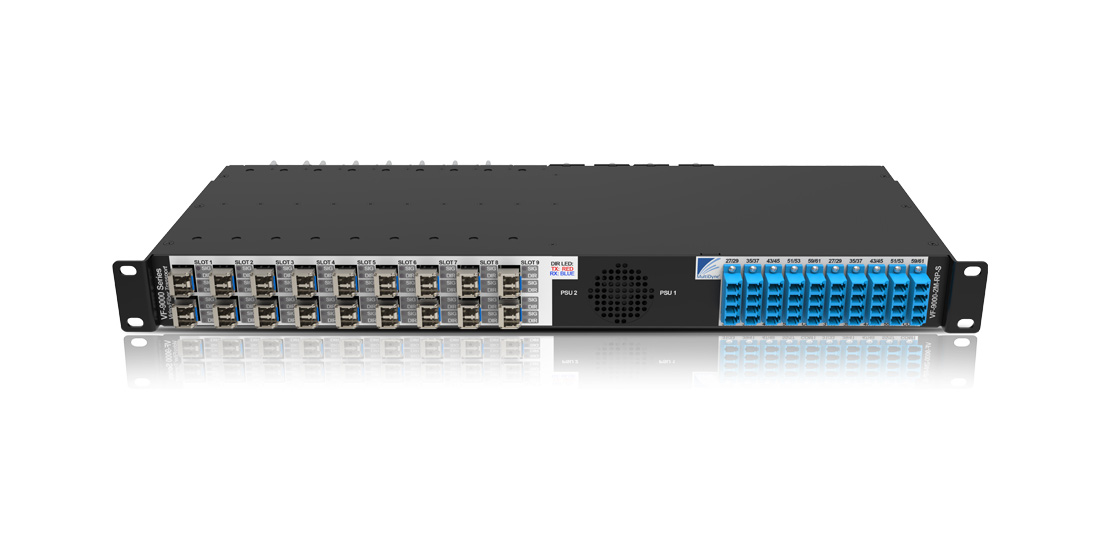

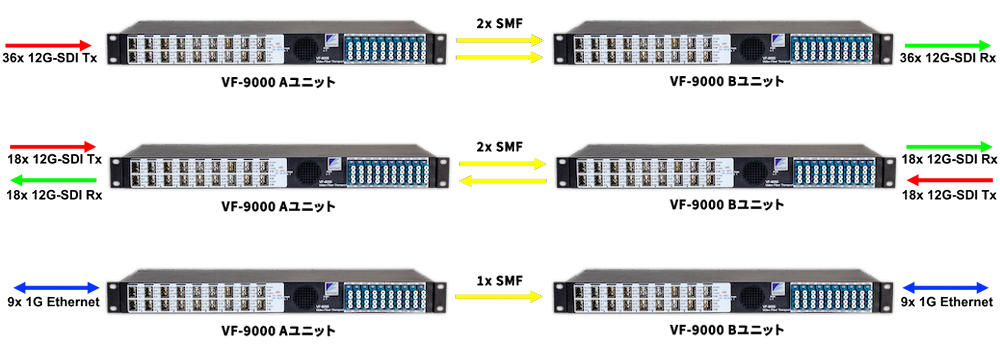

VF-9000は1RUのフレームに最大36系統の12G-SDI/光コンバータと、最大36ポートのCWDMを実装できまる高密度の光ファイバー伝送プラットフォームです。12G-SDIの他に1Gbイーサネット、またはSYNC入出力を最大9系統実装することができますので、局内の室間リンクや中継車と出先間の高密度なリンクなどでご利用いただけるほか、4K映像の多回線の伝送を必要とする交通網の監視設備や警備や防衛の監視設備などにも応用が可能です。電源は二重化されていますので、クリティカルな環境でもお使いいただけます。

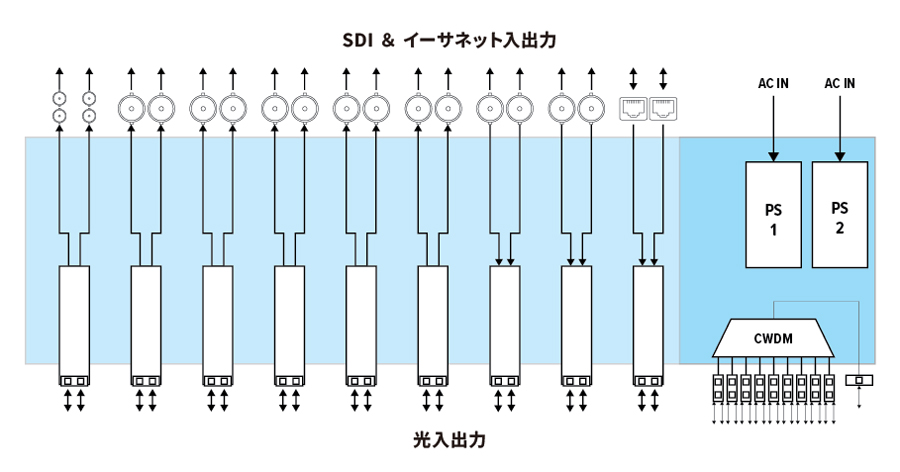

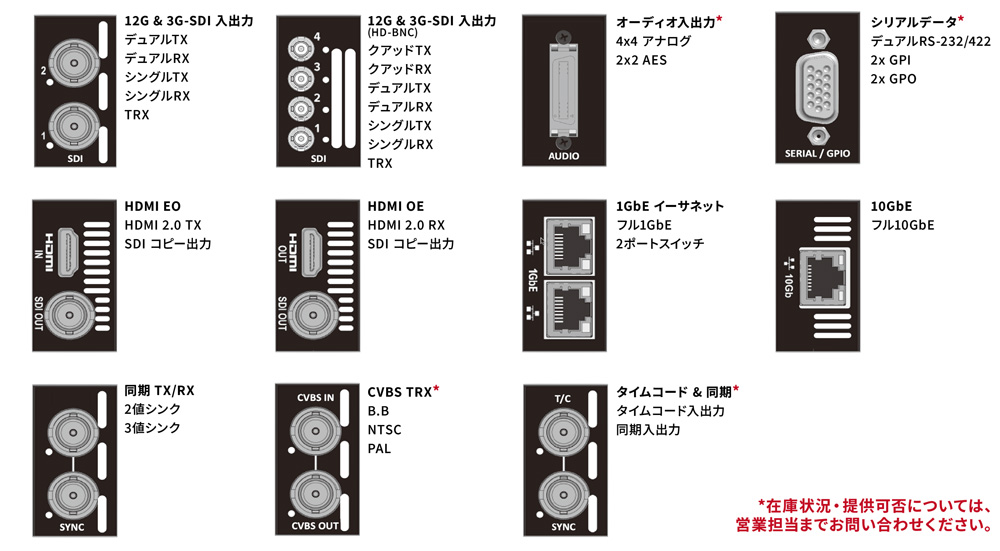

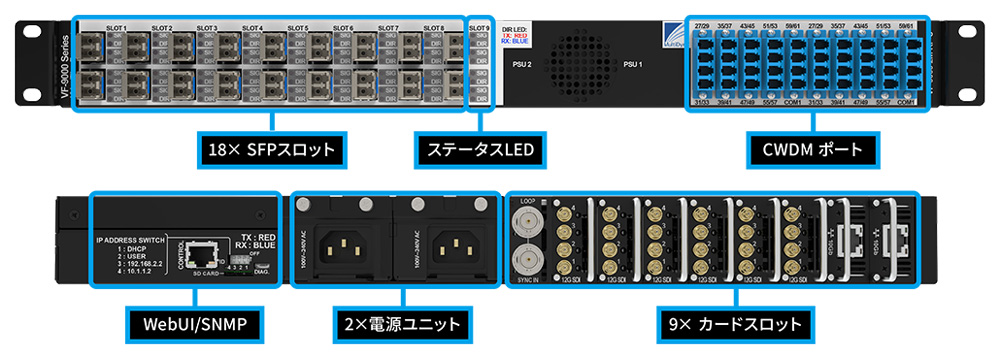

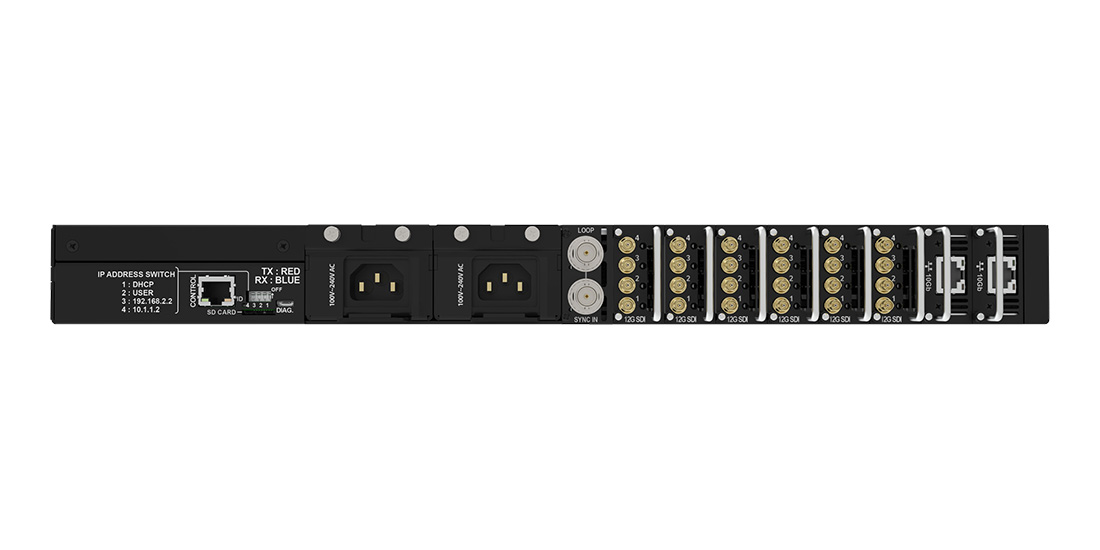

前面に配置されたSFPとCWDMユニット間は一般的なLCパッチケーブルで接続する仕様になっていますので、系統の変更や割込みが可能です。フレームの背面には、9スロットのVFCカードスロットがあり、BNC 2個とSFPケージ 1個のビデオカード、HD-BNC 4個とSFPケージ 2個のビデオカード、RJ45 1個とSFPケージ 1個のネットワークカードをアプリケーションに応じて実装することができます。
![VF-9000 スロット](https://mtc-japan.com/images/products/multidyne/12gsdiconvert/vf9000/slots.png)
SFPはNon-MSAのタイプをCWDMの波長毎に用意していますので、組み合わせにつきましては、営業部にお問い合せください。SFPのステータスは、前面のLEDで確認することもできますが、SNMPで確認することも可能です。
TSL ProductsのTALLYMAN Virtual Panelで管理することも可能です。
VF-9000 仕様
SDIビデオ | 対応フォーマット | 12G/6G/3G/HD/SD-SDI 自動判別 |
対応規格 | SMPTE ST2082/2081/424/292/259 | |
データレート | 11.88/5.94/2.97/1.485Gb/s, 270Mb/s | |
コネクタ | 75Ω BNC / HD-BNC | |
同軸ケーブル伝送距離 | 12G:55m, 6G:70m, 3G:120m, HD:240m, SD:450m | |
入出力レベル | 800mV ±10% | |
アライメントジッタ | 0.3UI以下(12/6/3G-SDI) | |
立上り/立下り | 45/80ps以下(12G/6G-SDI) | |
リターンロス | 4dB以上(5.94GHz~11.88GHz) | |
GENLOCK/SYNC | 対応フォーマット | B.B(NTSC/PAL), 3値SYNC |
対応規格 | SMPTE RP154/EBU N14/SMPTE ST 240 | |
コネクタ | 75Ω BNC | |
入出力レベル | 286mV(NTSC), 300mv(PAL), ±300mv(3値) | |
Ethernet | 対応フォーマット | 10/100/1000 BASE-T |
対応規格 | IEEE 802.3 i/u/ab | |
コネクタ | RJ45 メス座 UTP | |
光ファイバー | 対応波長 | CWDM 1270~1610nm |
送信レベル | 0dBm(クラス1レーザー) | |
受信レベル | -24(HD), -20(3G), -14(12G)dBm | |
適合光ファイバー | シングルモード | |
適合光コネクタ | LC | |
伝送距離 | 最長 10km(12G), 20km (3G/Ethernet) | |
一般 | 寸法(mm) | 482.6(W)×44.4(H)×190.5(D) |
動作温度 | -25°C~+50°C | |
動作湿度 | 0%~95% 結露無きこと | |
電源 | AC 100~240V, 47~63Hz | |
消費電力 | 最大140W | |
電源コネクタ | IEC 60320 C14 ×2 |
