OPTIMOD 5950 / FMデジタルオーディオプロセッサー

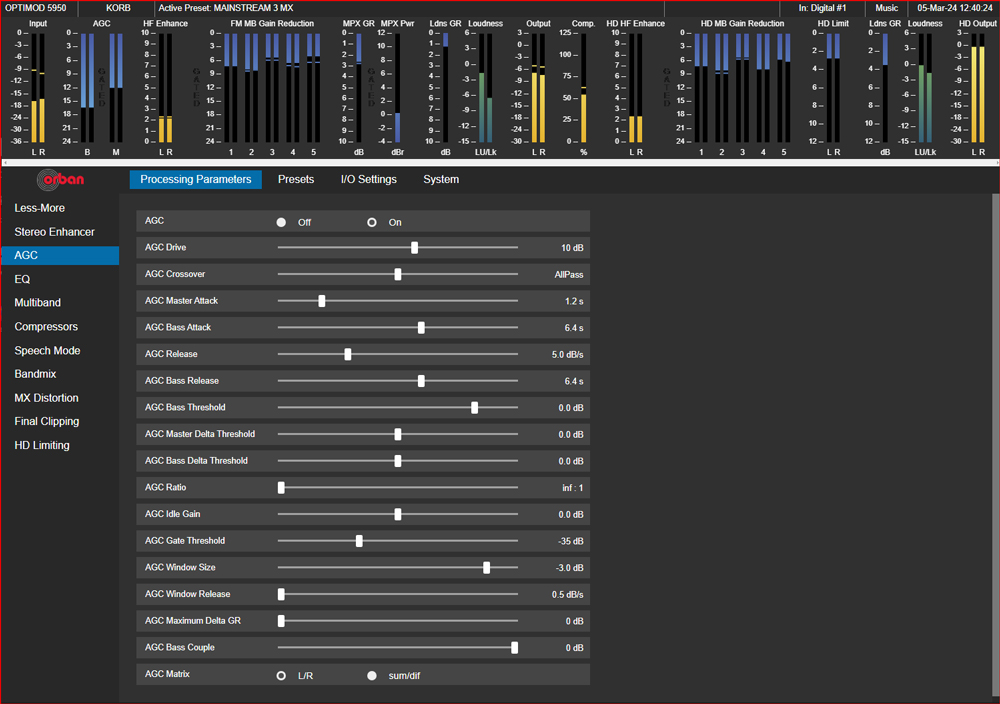

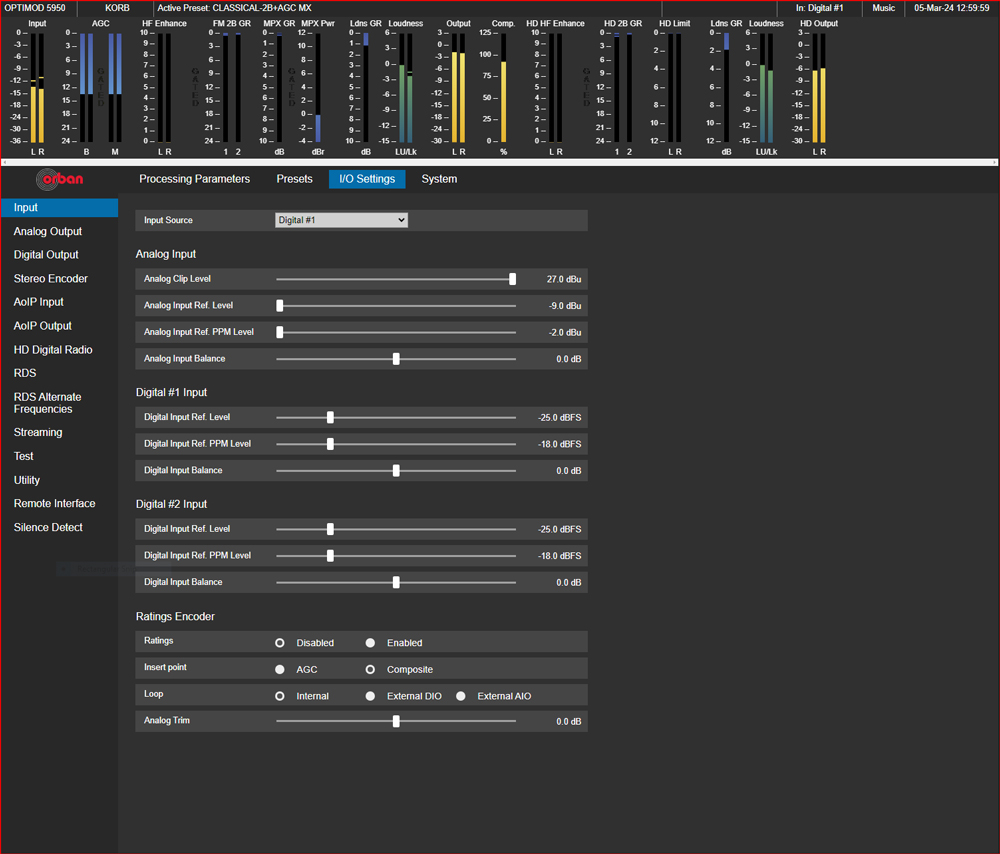

OPTIMOD 5950は、1RUサイズのコンパクト設計でありながら、Orbanの革新的なMXピークリミッター技術を含む強力な機能を備えたオーディオプロセッサーです。高解像度のタッチディスプレイを搭載し、HTML5 Webブラウザを通じたリモート操作にも対応。FMおよびデジタルストリーミング放送において、直感的な操作性と最高水準のオーディオ処理を実現します。
アナログ、AES3、コンポジット、デジタルMPX、AES67/SMPTE-ST2110の各入出力に対応しており、あらゆるスタジオや送信環境へのスムーズな統合が可能です。さらに、オプションのμMPX機能を利用すれば、デジタルMPX信号をIP経由でコスト効率よく伝送できます。
また、歪みを低減するMXピークリミッター、重厚な低音を生み出すサブハーモニック・シンセサイザー、ステレオセパレーションを損なうことなくマルチパス歪みを抑制するマルチパス・ミティゲーター／フェーズなど、Orbanの最新オーディオ処理技術を搭載。さらに、内蔵RDS/RBDSジェネレーターは、ダイナミックPSスクロールやIPアクセスに対応しており、SNMP v2プロトコルによる遠隔制御・監視にも対応しています。
仕様
| システム | F特 | 2.0Hz～15kHz(±0.1dB) |
|---|---|---|
| Fs | 64kHz～512kHz | |
| THD | <0.01%（20-1kHz）, <0.05%（15kHz） | |
| IMD | <0.02%（SMPTE） | |
| CHセパレーション | >55dB (20～15kHz) | |
| ディレー | 最大アナログFM処理遅延 | 16.2s 17ms(5Band通常) 13ms(5Band低遅延) 3ms(5Band最低遅延) 17/22ms(2Band) 150ms(MX preset) |
| アナログ入力 | ステレオ電子バランス, XLR-F×2, >10kΩ -4～+13dBu, +27dBuMax, 24bit/128オーバーサンプリング | |
| アナログ出力 | ステレオ電子バランス, XLR-M×2 Z=50Ω（負荷≧600Ω）, -6～+24dBu, +27dBuMax, | |
| S/N比 | ≧90dB（Bypass） | |
| クロストーク | ≦-70dB | |
| THD | ≦0.01%（Bypass） | |
|
||
| デジタル入力 | AESステレオ XLR-F×1 Z=110Ω -30～-10dBFS Fs=32/44.1/48/88.2/96kHz | |
| デジタル出力 |
|
|
| 同期信号 | AES3/AES3同期入力 | |
|
||
| コンポジット出力 | BNC×2out 0Vソース/75Ω（負荷≧37Ω） +12dBu（Max） -12dBu（Min） | |
| Pilot | 19kHz (±0.5Hz) 6.0～12% | |
| D/A | 24bit | |
| S/N比 | <-85dB（Bypass） | |
| クロストーク | <-80dB | |
| THD | <0.02%（Bypass） | |
| セパレーション | >60dB（3.5Vp-p）>55dB(1.0-8.0Vp-p) | |
| 38kHz抑制 | ≧70dB | |
| 76kHz/SideBand抑制 | ≧80dB | |
| Pilot保護 | -60dB | |
| 最大負荷容量 | 0.047μF | |
| 制御/IF | SCA | BNC ×2 |
| PC | RJ-45 / DB-9-M | |
| GPI | DB-25-M | |
| Tally | NPNオープンコレクター ×2(Tally) | |
| 一般仕様 | 電源 | 90-240VAC 50/60Hz |
| 動作環境 | 0-50℃ | |
| 寸法（mm） | 483（W）×113.4（3U）×394（D） | |
| 重量 | 13.6kg 梱包含む | |
