Flex Control Network®

Flex Control Network®（フレックス・コントロール・ネットワーク）は、モジュラー型のIPネットワーク/クラウドベースのコントロールソリューションです。
ライブ放送・リモートプロダクション制作で要求される様々な制御プロトコルをオプションで実装することができ、これまでシステムのインテグレートが難しかったデバイスの制御を実現します。Flex Control Network®の製品は、単独で動作させることも、TallyManと連携させて動作させることもできますので、TallyManだけでは難しかったコントロールソリューションを拡張して、更なるワークフローの自動化とシンプル化を実現します。

IP/ベースバンド制御ワークフロー

下図はFlex Control Network®とTallyManが実現するIPとベースバンドのハイブリッド制御ワークフローであるX-Connectの参考例です。
このX-ConnectワークフローはEmbrionix社のIP Gateway SFP+をFlex Control Network®のGTP-V1コントロールプロセッサに、NMOS APIとGrass Valley (Snell)のルーターコントロールプロトコル SW-P-08を実装することで、TallyManからは256x256のベースバンドルーターのように見えるようになります。
X-Connectは、これまでの操作性を継承しながらIPシステムを運用することができるだけではなく、SFPのアップグレードだけでシステムを拡張することができます。

IP/ベースバンド制御ワークフロー

クラウドベース制御ワークフロー

下図はFlex Control Network®でクラウドベースの配信システムと既存のMCRシステムをインテグレートするワークフローの参考例です。
システムは、AWS Elemental Cloud APIとSCTE 104プロトコルを実装したGTP-32コントロールプロセッサがAWS Elemental Cloudを制御して、MCRからはVDCPプロトコル対応のビデオサーバーのように見えるようになるので、MCRの自動送出制御からイベントを組めるようにしています。

また、MCRから正/副のSCTE 104のメッセージをGTP-32を冗長化スイッチとして動作させてSCTEインサーターに渡す動作をします。Flex Control Network®は同時配信システムをシームレスにインテグレートします。

クラウドベース制御ワークフロー

上記以外にも、多種多様なソリューションにマッチしたワークフローをご提案できますので、弊社営業部までお問い合わせください。

コントロールプロセッサ

GTP-V1画像拡大

GTP-V1│コントロールプロセッサ

VMware/Hyper-V用にデプロイされた仮想アプライアンス

  • オンプレミスのx86サーバー、またはクラウド上のサーバーで実行可能

  • 標準4つ、最大8つのプロトコルおよび機能ライセンスを実装可能

  • Web UIによるシンプルなオペレーション

  • イベントのロジック(ブーリアン/ディレイ/条件分岐/タイマー)制御

  • イベントロギング -ログサーバーへ転送可能

  • ユニバーサルスイッチパネルでの制御およびTallyManとインテグレート

※別途x86サーバー、ライセンスドングルが必要

GTP-32画像拡大

GTP-32│コントロールプロセッサ

1RU 高機能GbE/GPIO/RS422デバイスコントロールプロセッサ

  • 標準4つ、最大8つのプロトコルおよび機能ライセンスを実装可能

  • Web UIによるシンプルなオペレーション

  • イベントのロジック (ブーリアン/ディレイ/条件分岐/タイマー) 制御

  • イベントロギング -ログサーバーへ転送可能

  • ユニバーサルスイッチパネルでの制御およびTallyManとインテグレート

仕様

LAN/RS422

1GbE RJ45 x2/RS422 D-sub 9Pメス #4-40 x4

GPI x64

フォトカプラ D-sub 37Pメス #4-40 x2

GPO x64

オープンコレクタ D-sub 37Pメス #4-40 x2

LTC IN

ユーロブロック 3Pオス

外形/質量

482.6mm (W) x 44.4mm (H) x 215.9mm (D)/3.2kg

電源

AC 100V-240V 50/60Hz x2
GTP-30画像拡大

GTP-30│コントロールプロセッサ

1RU IPデバイスコントロールプロセッサ

  • 標準4つ、最大8つのプロトコルおよび機能ライセンスを実装可能

  • Web UIによるシンプルなオペレーション

  • イベントのロジック (ブーリアン/ディレイ/条件分岐/タイマー) 制御

  • イベントロギング -ログサーバーへ転送可能

  • ユニバーサルスイッチパネルでの制御およびTallyManとインテグレート

仕様

LAN

1GbE RJ45 x2

LTC IN

ユーロブロック 3Pオス

外形/質量

482.6mm (W) x 44.4mm (H) x 215.9mm (D)/3.2kg

電源

AC 100V-240V 50/60Hz x2

GTP用オプションプロトコル

VTR/DDR/ビデオサーバー制御プロトコル

AJA
Video Systems

Ki Proシリーズ (Ethernet)

Amazon
Web Service

Elemental Conductor

ソニー

PZW-4500 (BVW/VDCP), XDS-PD2000 (BVW/VDCP), 他

Blackmagic Design

HyperDeckシリーズ RS422: BVW, Ethernet: Text

Grass Valley

T2シリーズ (BVW/AMP)

Harmonic

Spectrumシリーズ (Spectrum API/VDCP)

ルーター制御プロトコル

NMOS

IS-04/IS-05 下記ルーター制御プロトコルと組み合わせて256x256のルーターとして制御

ソニー

S-Bus (ROT-16), CART++, CNA-1カメラアサインプロトコル

Blackmagic Design

SmartVideohubシリーズ

Grass Valley

NV9000/Compact Router (Nvision), SW-P-08 (Snell), Jupiter, Encore

Lightware Visual Engineering

MX2シリーズ (LW2)

Evertz

Quartzシリーズ

その他の制御プロトコル

iHSE

Dracoシリーズ

NewTek,他

NDIプロトコル対応デバイス メディアフロー制御/タリー制御

各社

SCTE 104プロトコル/エミュレータ, A/Bスイッチ

ユニバーサルスイッチパネル

USP3-16画像拡大

USP3-16│ユニバーサルスイッチパネル

1RU 16 LCDボタンプログラマブルコントロールパネル

  • GTPプロセッサのコントロールパネルとして、またはスタンドアローンで動作

  • Web UIにでの設定、およびWebコントロールパネル機能

  • SNMP送受信/テキストおよびHEX/HTTPの送受信/SCTEメッセージ送信

  • イベントのロジック (ブーリアン/ディレイ/条件分岐/タイマー) 制御

仕様

LAN/SERIAL

100BASE-T x1/RS422/232 D-sub 9Pメス #4-40 x1

GPI x16

フォトカプラ D-sub 25Pメス #4-40 x2

GPO x16

オープンコレクタ D-sub 25Pメス #4-40 x2

外形/質量

482.6mm (W) x 44.4mm (H) x 190.5mm (D)/ 2.5kg

電源

DC 12V x2/ 最大29W
USP3-8D画像拡大

USP3-8D│ユニバーサルスイッチパネル

デスクトップ 8 LCDボタンプログラマブルコントロールパネル

  • GTPプロセッサのコントロールパネルとして、またはスタンドアローンで動作

  • Web UIにでの設定、およびWebコントロールパネル機能

  • SNMP送受信/テキストおよびHEX/HTTPの送受信/SCTEメッセージ送信

  • イベントのロジック (ブーリアン/ディレイ/条件分岐/タイマー) 制御

仕様

LAN/SERIAL

100BASE-T x1/RS422/232 D-sub 9Pメス #4-40 x1

GPI x8

フォトカプラ D-sub 25Pメス #4-40 x1

GPO x8

オープンコレクタ D-sub 25Pメス #4-40 x1

外形/質量

165mm (W) x 44.5mm (H) x 165mm (D)/ 680g

電源

DC 12V x1/ 最大25W
USP3-SBX画像拡大

USP3-SBX│ユニバーサルスイッチパネル

デスクトップ アサイナブル30 LCDボタン+16 Fキープログラマブルコントロールパネル

  • GTPプロセッサのコントロールパネルとして、またはスタンドアローンで動作

  • Web UIにでの設定、およびWebコントロールパネル機能

  • SNMP送受信/テキストおよびHEX/HTTPの送受信/SCTEメッセージ送信

  • イベントのロジック (ブーリアン/ディレイ/条件分岐/タイマー) 制御

仕様

LAN/SERIAL

100BASE-T x1/RS422/232 D-sub 9Pメス #4-40 x1

GPI x16

フォトカプラ D-sub 25Pメス #4-40 x2

GPO x16

オープンコレクタ D-sub 25Pメス #4-40 x2

外形/質量

292mm (W) x 82.6mm (H) x 209.6mm (D)/ 2kg

電源

DC 12V x2/ 最大25W

IP Control Buddy™

IP Control buddy™ (アイピー・コントロール・バディ)は、コンパクトでありながら、コントロールシステムが必要とする多くのソリューションを提供するコントロール製品です。

この小さなパネルで、Ethernet、RS422/232のインターフェースを持ったデバイスに対し、LCDボタン、Webページのボタン、およびGPIをトリガーとして、GPO、ASCII/HEX、SNMP、およびHTML/XMLコードを送受信できますので、放送市場のみならず、IT/メディカル/防衛など、あらゆるアプリケーションにおいて、フレキシブルで高機能なリモートオペレーションを構築することができます。

コントロールの設定はWebブラウザで行え、イベントをロジックで組むことも、ログでイベントを管理することもできますので、お客様のシステムと容易にインテグレートすることができます。

  • 4x GPI/4x GPO, RS422/232ポート, 100BASE-Tポートを装備

  • GPIO, ASCII/HEXコード, SNMP, HTML/XML/JSONコードを送受信するイベントを作成

  • 各イベントをRS422/232ポートおよび100BASE-Tポートで送受信

  • イベントのON/OFFの状態を48個のメモリーに保存してトリガーとして使用可能

  • GPI, LCDボタンのアクション, イベントにブーリアン/ディレイ/条件分岐/タイマーのロジックをプログラム可能

  • FLEX CONTROL NETWORK® のGTPプロセッサやUSP3スイッチパネルのイベントを受信して実行

  • イベントログを表示可能

  • PoEで電源を供給。オプションのACアダプタでの動作も可能

リモートプロダクションワークフロー

下図はIP Control buddy™でリモート側のCCUへタリー情報をIPネットワーク越しに伝送するワークフローの参考例です。IP Control Buddy™のEB-44は、スイッチャーからのタリーの接点情報を取得して、UDPでリモート側のEB-44に伝送します。リモート側のEB-44は、タリーの接点情報をCCUに供給する最もアフォーダブルなソリューションです。

リモートプロダクションワークフロー

  • スイッチャーの代わりにEB-44のLCDボタンからタリーを生成可能

  • スイッチャーからのタリー接点情報のステータスをLCDボタン上に表示可能

  • RS422シリアルタリーも伝送可能

BMD HyperDeckリモートコントロールソリューション

下図はIP Control buddy™でBlackmagic DesignのHyperDeckシリーズのレコーダーをIPネットワーク越しに制御するワークフローの参考例です。

HyperDeckシリーズは、ソニー9P VTRプロトコル(RS422)を実装していますが、RS422をEthernetに変換してIPネットワークに接続すると、ネットワークのレイテンシーによってはACKがタイムアウトしてしまい制御ができなくなる場合があります。HyperDeckシリーズは、Ethernetにテキストコマンドで制御できる機能を持っていますので、IP Control Buddy™のASCIIコマンドを伝送する機能を用いて、IPネットワーク越しに制御することができます。

※ ソニー9P VTRプロトコルを使用してIPネットワーク越しに制御する場合は、タイムアウトに対処できるいHi Tech SystemsのaltuSシリーズ VTRコントローラーが最適です。

リモートプロダクションワークフロー

  • EB-44のLCDボタンにPLAY/STOP/REC等のASCIIコマンドを割り当て可能

  • HyperDeckシリーズのステータスをLCDボタン上に表示可能

IP Control Buddy™ ラインナップ

EB-44-RH画像拡大
EB-44-RHB
画像拡大

EB-44│IP Control buddy™

4x LCDボタン付 4x GPIO/Ethernet/シリアルデータコントローラー

  • EB-44-RH : 横型 EB-44

  • EB-44-RV : 縦型 EB-44

仕様

LAN/SERIAL

100BASE-T x1/RS422/232 ユーロブロック 6P x1

GPI x4

フォトカプラ ユーロブロック 6P x1

GPO x4

オープンコレクタ ユーロブロック 6P x1

外形寸法

120.7mm (W) x 38.1mm (H) x 50.8mm (D) -RH

38.1mm (W) x 120.7mm (H) x 50.8mm (D) -RV

電源

DC 12V ACアダプタ(オプション) x1またはPoE/ 最大15W
EB-42-RHx画像拡大 EB-42-RVx画像拡大

EB-42│IP Control buddy™

2 LCDボタン付 4x GPIO/Ethernet/シリアルデータコントローラー

  • EB-42-RHA : 横型 EB-42 左寄せ等間隔ボタン配置 (上段)

  • EB-42-RHB : 横型 EB-42 中央寄せボタン配置 (中段)

  • EB-42-RHC : 横型 EB-42 両端ボタン配置 (下段)

  • EB-42-RVA : 縦型 EB-42 上寄せ等間隔ボタン配置 (左)

  • EB-42-RVB : 縦型 EB-42 中央寄せボタン配置 (中)

  • EB-42-RVC : 縦型 EB-42 両端ボタン配置 (右)

仕様

LAN/SERIAL

100BASE-T x1/RS422/232 ユーロブロック 6P x1

GPI x4

フォトカプラ ユーロブロック 6P x1

GPO x4

オープンコレクタ ユーロブロック 6P x1

外形寸法

120.7mm (W) x 38.1mm (H) x 50.8mm (D) -RHx

38.1mm (W) x 120.7mm (H) x 50.8mm (D) -RVx

電源

DC 12V ACアダプタ(オプション) x1またはPoE/ 最大15W
EB-41-RH画像拡大
EB-41-RV
画像拡大

EB-41│IP Control buddy™

1 LCDボタン付 4x GPIO/Ethernet/シリアルデータコントローラー

  • EB-41-RH : 横型 EB-41

  • EB-41-RV : 縦型 EB-41

仕様

LAN/SERIAL

100BASE-T x1/RS422/232 ユーロブロック 6P x1

GPI x4

フォトカプラ ユーロブロック 6P x1

GPO x4

オープンコレクタ ユーロブロック 6P x1

外形寸法

120.7mm (W) x 38.1mm (H) x 50.8mm (D) -RH

38.1mm (W) x 120.7mm (H) x 50.8mm (D) -RV

電源

DDC 12V ACアダプタ(オプション) x1またはPoE/ 最大15W
EG-4画像拡大

EG-4│IP Control buddy™

4x GPIO/Ethernet/シリアルデータコントローラー

LCDボタンが必要の無いアプリケーションでお使いいただけます。

仕様

LAN/SERIAL

100BASE-T x1/RS422/232 ユーロブロック 6P x1

GPI x4

フォトカプラ ユーロブロック 6P x1

GPO x4

オープンコレクタ ユーロブロック 6P x1

外形寸法

120.7mm (W) x 38.1mm (H) x 50.8mm (D)

電源

DC 12V ACアダプタ(オプション) x1またはPoE/ 最大15W

IP Control Buddy™ オプション

EB-4X-DBB画像拡大

EB-4X-DBB│マウンティングブラケット

EB-4Xシリーズを水平または垂直に実装するためのブラケット
垂直取付時にはEB-4X-RVシリーズを選択してください

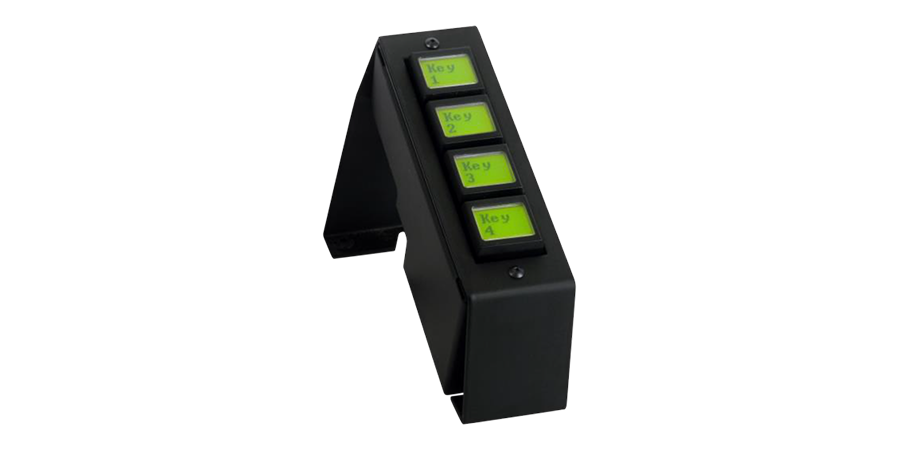

EB-4X-DTB画像拡大

EB-4X-DTB│デスクトップマウンティングブラケット

EB-4Xシリーズを卓上に実装するためのブラケット
EB-4X-RVシリーズを選択してください

EB-4X-RP画像拡大

EB-4X-RP│1RUマウンティングパネル

EB-4XシリーズをEIA 19インチラックに実装するためのパネル
EB-4X-RHシリーズを最大3台マウントできます
ブランクパネル2枚付属

EB-4X-RT画像拡大

EB-4X-RT│1RUマウンティングパネル

EG-4をEIA 19インチラックに実装するためのパネル
EG-4を最大8台マウントできます

Anywhere Interface Box

Anywhere Interface Box (エニィホゥエア・インターフェース・ボックス)は、Etherne、RS422/232のインターフェースを持ったデバイスに対し、Webページのボタン、およびGPIをトリガーとして、GPO、ASCII/HEX、SNMP、およびHTML/XML/JSON等のコードを送受信できます。また、GTPプロセッサやUSP3ユニバーサルスイッチパネルとインテグレートすることもできますので、放送市場のみならず、IT/メディカル/防衛など、あらゆるアプリケーションにおいて、フレキシブルで高機能なリモートオペレーションを構築することができます。

コントロールの設定はWebブラウザで行え、イベントをロジックで組むことも、ログでイベントを管理することもできますので、お客様のシステムと容易にインテグレートすることができます。

  • 8x GPI/8x GPOまたは16x GPI/16x GPO, RS422/232ポート, 100BASE-Tポートを装備

  • GPIO, ASCII/HEXコード, SNMP, HTML/XML/JSONコードを送受信するイベントを作成

  • 各イベントをRS422/232ポートおよび100BASE-Tポートで送受信

  • イベントのON/OFFの状態を48個のメモリーに保存してトリガーとして使用可能

  • GPI, LCDボタンのアクション, イベントにブーリアン/ディレイ/条件分岐/タイマーのロジックをプログラム可能

  • FLEX CONTROL NETWORK® のGTPプロセッサやUSP3スイッチパネルのイベントを受信して実行

  • イベントログを表示可能

Anywhere Interface Boxラインナップ

AIB-2画像拡大

AIB-2│Anywhere Interface Box

8x GPIO/Ethernet/シリアルデータインターフェース

仕様

LAN/SERIAL

100BASE-T x1/RS422/232 D-Sub 9Pメス #4-40 x1

GPI x8

フォトカプラ D-Sub 25Pメス #4-40 x1

GPO x8

オープンコレクタ D-Sub 25Pメス #4-40 x1

外形寸法

209.6mm (W) x 38.1mm (H) x 104.8mm (D)

電源

DC 12V ACアダプタ x1/ 最大29W
AIB-4画像拡大

AIB-4│Anywhere Interface Box

16x GPIO/Ethernet/シリアルデータ/DTMFインターフェース

注) 日本国内ではDTMF機能は適合しません

仕様

LAN/SERIAL

100BASE-T x1/RS422/232 D-Sub 9Pメス #4-40 x1

GPI x16

フォトカプラ D-Sub 25Pメス #4-40 x2

GPO x16

オープンコレクタ D-Sub 25Pメス #4-40 x2

外形寸法

120.7mm (W) x 38.1mm (H) x 50.8mm (D)

電源

AC 100V ACアダプタ(オプション) x1またはPoE/ 最大15W

CP-30 トランスポートコントロールパネル

CP-30は、GTPシリーズコントロールプロセッサと組み合わせて使用することで、最大32チャンネルのビデオサーバーのプレイアウトチャンネルをコントロールすることができます。クリップの作成(REC)、クリップのロードおよび再生を個別のチャンネルで行えるほか、キーとフィルのチャンネルを同期して再生させたり、最大8つのチャンネルのギャンギングして再生したりすることができます。

CP-30画像拡大

CP-30│トランスポートコントロールパネル

32チャンネル VTR/DDR/ビデオサーバーコントロールパネル

注) 別途GTPプロセッサが必要

仕様

画面

7インチ LCDタッチスクリーン

Ethernet

100BASE-T RJ45 x1

USB

USB 2.0 TYPE-A x1 (PCキーボード接続用)

HDMI

TYPE-A x1

外形寸法

190.5mm (W) x 184.2mm (H) x 241.3mm (D)

電源

DC 24V x2/ 最大??W

ST600-KIPRO トランスポートコントロールパネル

ST600-KIPROは、AJA Video SystemsのKi Proシリーズデジタルレコーダー専用のリモートコントロールパネルです。Ki ProとはEthernetで接続して、最大4台のKi Proを個別、または同時にコントロールすることができます。Ki Pro Ultra 12Gであれば、クリップの作成(REC)、クリップのロードおよび再生(PLAY)、最大20個のキュー点のマーク/リコールができます。

注) Ki Pro Go/Ki Pro Rackは、PLAY/STOP/RWD/FWD/RECの制御のみとなります。

ST600-KIPRO画像拡大

ST600-KIPRO│トランスポートコントロールパネル

4チャンネル Ki Proシリーズコントロールパネル

仕様

Ethernet

100BASE-T RJ45 x1

外形寸法

228.6mm (W) x 63.5mm (H) x 177.8mm (D)

電源

DC 12V x1/ 最大32W
