Arcadia / セントラルステーション

Clear-Com Arcadia
  • Clear-Com Arcadia フロント
  • Clear-Com Arcadia リア

最新のArcadia(アルカディア)は1RUサイズのコンパクトなセントラルステーションです。パーティーラインシリーズ、FreeSpeakシリーズなどすべてのワイヤレスシリーズとの統合が可能です。IPベースの有線128台・ワイヤレスベルトパックを最大64台、Dante対応製品は64ポートまで対応(オプション)しています。フルカラーのタッチスクリーンを二つ備え、ステータス確認などがしやすくなっています。

デザインがリニューアルされたCCMではベルトパックの追加・削除が容易に行えます。

Arcadiaをご購入の際には弊社担当までお問い合わせください。

特長

  • ライセンスを追加することにより、ワイヤレスベルトパックの使用台数及びDANTE chを構築します

  • 最大64ポートまでDanteデバイスに対応

  • CCMソフトウェアを使用し、ベルトパックやトランシーバーを瞬時に追加可能

  • ワイヤレスベルトパック:最大64台、IPトランシーバー:最大32台、E1トランシーバー:最大10台までサポート

    HelixNet:最大24ch(128エンドポイント)までサポート

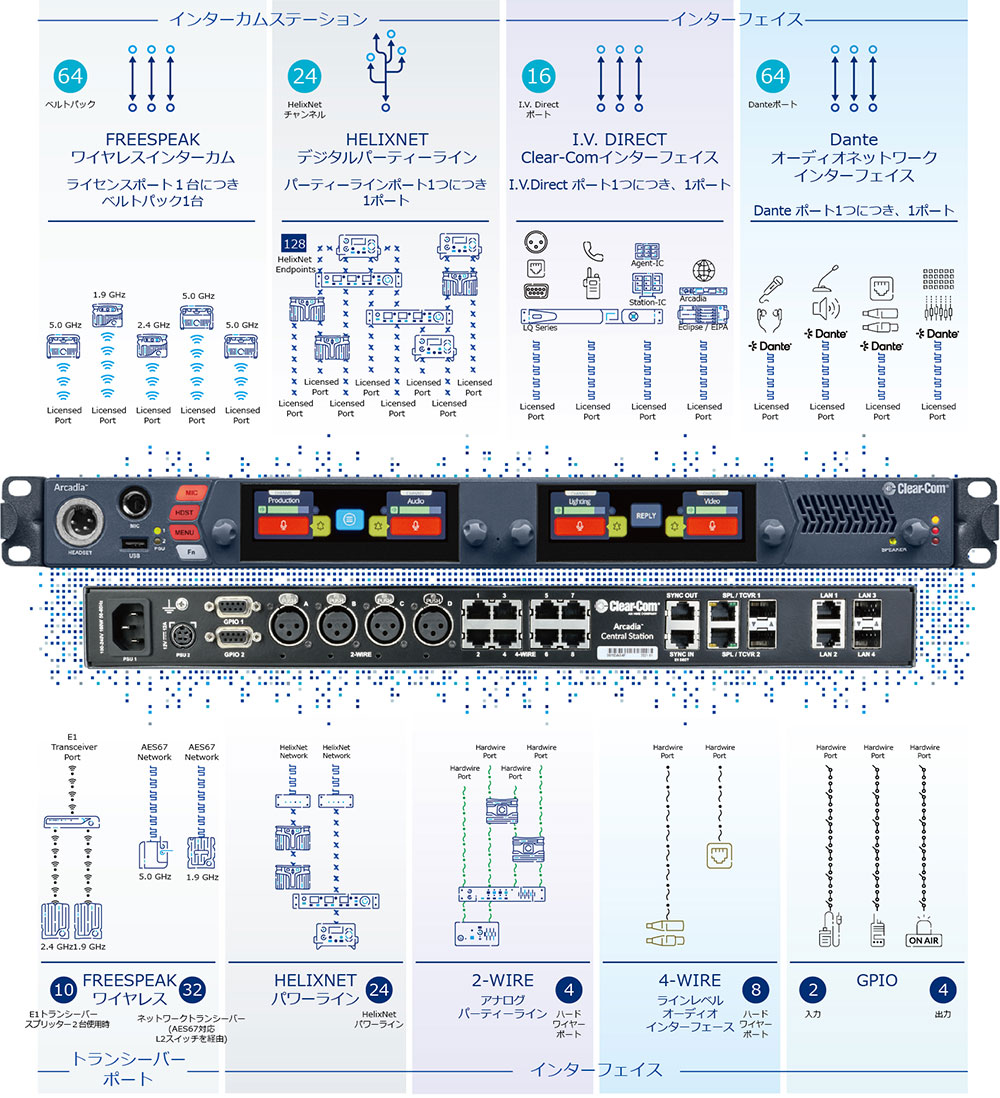

接続可能デバイス

  • FreeSpeak Edge 5GHzトランシーバーとベルトパック

  • FreeSpeakII 1.9GHz/2.4GHz スプリッター、トランシーバーとベルトパック

  • Danteを使用したオーディオデバイス

  • 4ワイヤーポート(8ポート RJ45)

  • 2ワイヤーポート(4XLR-3F)

  • GPIO(Dタイプ 9ピン)

  • LAN-2 ×RJ45, SFP ×2

製品型番 ARCADIA-X4-16P 16ポート
ARCADIA-X4-32P 32ポート
ARCADIA-X4-48P 48ポート
ARCADIA-X4-64P 64ポート
ARCADIA-X4-80P 80ポート
ARCADIA-X4-96P 96ポート
ARCADIA-X4-112P 112ポート
ARCADIA-X4-128P 128ポート

特長

  • ・ライセンスを追加することにより、ワイヤレスベルトパックの使用台数及びDANTE chを構築します

  • ・最大64ポートまでDanteデバイスに対応

  • ・CCMソフトウェアを使用し、ベルトパックやトランシーバーを瞬時に追加可能

  • ・ワイヤレスベルトパック:最大64台、IPトランシーバー:最大32台、E1トランシーバー:最大10台までサポート

    HelixNet:最大24ch(128エンドポイント)までサポート

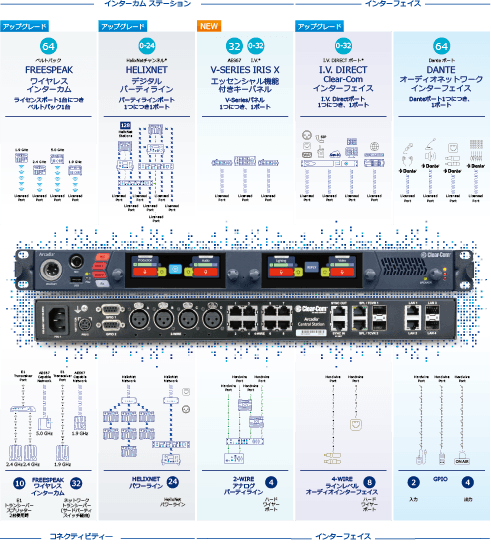

  • 接続可能デバイス

  • ・FreeSpeak Edge 5GHzトランシーバーとベルトパック

  • ・FreeSpeakII 1.9GHz/2.4GHz スプリッター、トランシーバーとベルトパック

  • ・Danteを使用したオーディオデバイス

  • ・4ワイヤーポート(8ポート RJ45)

  • ・2ワイヤーポート(4XLR-3F)

  • ・GPIO(Dタイプ 9ピン)

  • ・LAN-2 ×RJ45, SFP ×2

製品型番 ARCADIA-X4-16P 16ポート
ARCADIA-X4-32P 32ポート
ARCADIA-X4-48P 48ポート
ARCADIA-X4-64P 64ポート
ARCADIA-X4-80P 80ポート
ARCADIA-X4-96P 96ポート
ARCADIA-X4-112P 112ポート
ARCADIA-X4-128P 128ポート

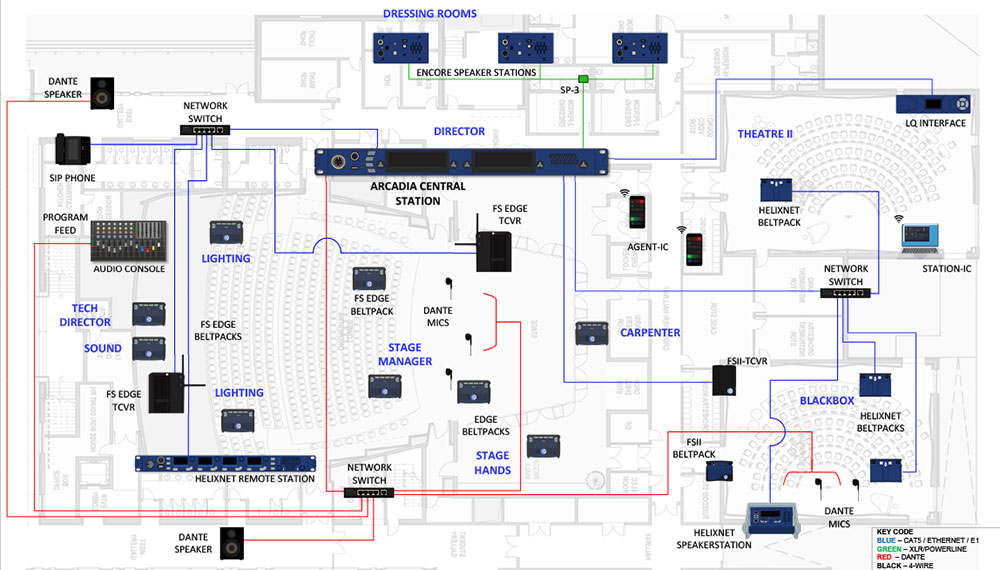

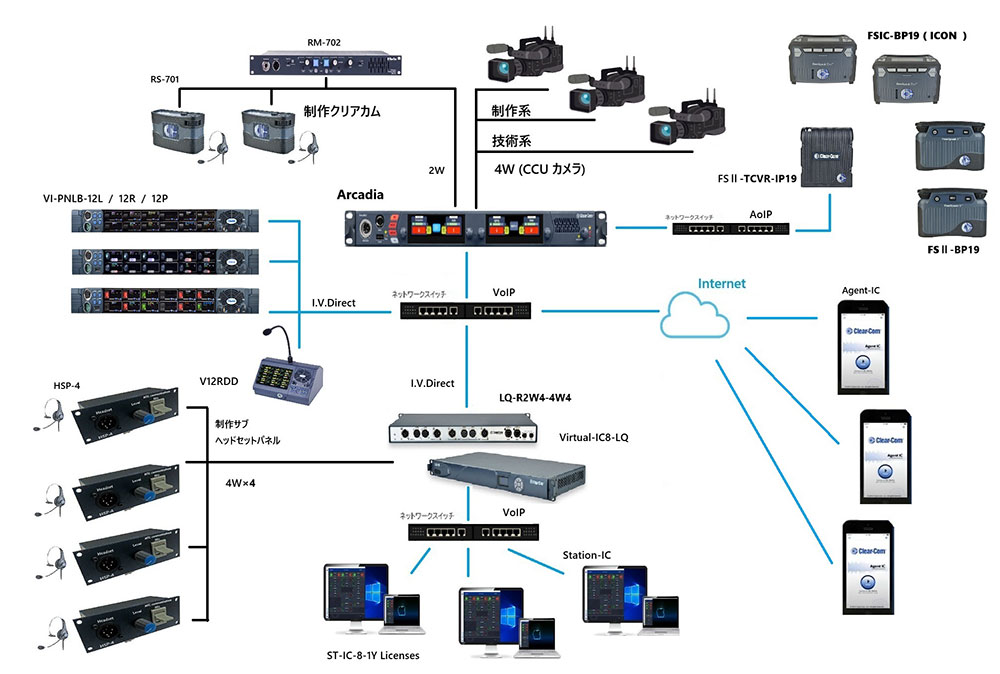

接続例

Clear-Com Arcadia Clear-Com Arcadia接続例

Arcadia1台の場合

周波数帯 1.9GHz(IPT) 5GHz(IPT) 2.4GHz(E1)
アンテナ型番 FSII-TCVR-IP-19 FSE-TCVR-50 FSII-TCVR-24
ベルトパック型番 FSII-BP19 FSE-BP50 FSII-BP24
  • 登録可能台数
  • アンテナ
16台 16台 10台
  • 登録可能台数
  • ベルトパック
64台 64台 64台
  • 同一空間使用可能台数
  • アンテナ
  • PHSなし 6台
  • PHSあり 4台
5台 10台
  • 同一空間使用可能台数
  • ベルトパック
  • PHSなし 60台
  • PHSあり 40台
50台 40台

※電波環境により台数が減少しますので、本表は目安とし設計する際には弊社にご相談ください。Arcadiaは使用台数(ポート数)によって型番が異なります。

IPアンテナ(AES67)使用時のネットワークスイッチ互換表(メーカーサイト)はこちら

動画

仕様

一般仕様 寸法(mm) 482.6(W)×43.6(H)×353.8(D) 突起部含まず
重量 3.29kg

その他仕様はメーカーホームページをご確認ください。
