MS-704 / 4chメインステーション
MS-704はマイクロプロセッサーコントロールによる、4chスピーカー内蔵メインステーションです。チャンネル毎のトーク、リッスン、コールに加え、一斉トーク機能も有しています。ディップスイッチよるオートトークリッスンやトークノンラッチなどの設定の他、外部スイッチによるマイクオン/オフリモートも可能。
【メインステーションとは】
メインステーションは端末ステーション（スピーカーステーション、ベルトパック/ヘッドステーション）に電源を供給するほかにターミネーションの設定や外部プログラム入力、ステージアナウンス出力等、いわゆる親機としての機能があります。システムに応じて2系統/4系統を選択可能で、Link機能によって全系統を1系統のパーティーラインとすることも可能。5系統以上についてはマスターステーションで対応。また規定台数以上の端末ステーションを使用する場合や、長距離システムによる電圧低下を防ぐ為に複数のメインステーションやパワーサプライを使用することもできます。オプションのグースネックマイクは、内蔵または外部スピーカーとの共用によりハンズフリーによる通話を可能にします。ショートサーキット回路を装備しシステムを保護します。AC電源が必要です。
仕様
| パネルマイク入力 | 入力インピーダンス | ≧2kΩ エレクトレット型 |
|---|---|---|
| マイクリミッタースレッショルド | 0dBu ±3dB | |
| マイクリミッターレンジ | ≧20dB | |
| ヘッドセットマイクロフォン入力 | 入力インピーダンス | ≧1kΩ ダイナミック型 |
| マイクリミッタースレッショルド | 0dBu ±3dB | |
| マイクリミッターレンジ | ≧17dB | |
| プログラム入力 | 入力インピーダンス | ≧5kΩ |
| 最大レベル クリップ前 | ≧20dBu | |
| ヘッドセット出力 | 負荷インピーダンス | ≧8Ω |
| 出力インピーダンス | ≦25Ω | |
| 出力リミッタースレッショルド | +5dBu ±3dB | |
| 最大出力レベル 歪前 | ≧17dBu | |
| スピーカー出力 | 負荷インピーダンス | ≧4Ω |
| 最大レベル 1%歪率前 | 20dBu ±2dBu | |
| パーティーライン出力 | オフノイズ | ≦-74dBu |
| 出力インピーダンス | >10kΩ | |
| パーティーライン入力 | クロストーク | <-60dB |
| 最大レベル クリップ前 | ≧12dBu | |
| サイドトーンナルキャパシティ | >25dB | |
| ステージアナウンス/バランスライン出力 | 出力インピーダンス | ≧200Ωバランス |
| 負荷インピーダンス | ≧600Ω | |
| IFB/Hotマイク出力 | 出力インピーダンス | 180Ωバランス |
| 負荷インピーダンス | ≧600Ω | |
| 周波数特性 | パネルマイク － パーティーライン | 600Hz-10kHz ±3dB |
| ヘッドセットマイク － パーティーライン | 200Hz-12kHz ±3dB | |
| ヘッドセットマイク － ライン出力 | 200Hz-12kHz ±3dB | |
| プログラム入力 － パーティーライン | 100Hz-17kHz ±3dB | |
| プログラム入力 － ヘッドセット出力 | 200Hz-10kHz ±3dB | |
| プログラム入力 － スピーカー出力 | 300Hz-10kHz ±3dB | |
| パーティーライン － ヘッドセット出力 | 200Hz-10kHz ±3dB | |
| パーティーライン － スピーカー出力 | 300Hz-10kHz ±3dB | |
| 歪率 | パネルマイク － パーティーライン | ≦0.5% |
| ヘッドセットマイク － パーティーライン | ≦0.5% | |
| ヘッドセットマイク － ライン出力 | ≦0.5% | |
| プログラム入力 － パーティーライン | ≦0.2% | |
| プログラム入力 － ヘッドセット出力 | ≦0.2% | |
| プログラム入力 － スピーカー出力 | ≦0.5% | |
| パーティーライン － ヘッドセット出力 | ≦0.2% | |
| パーティーライン － スピーカー出力 | ≦0.5% | |
| ノイズ | パネルマイク － パーティーライン | <-65dBu |
| ヘッドセットマイク － パーティーライン | <-70dBu | |
| ヘッドセットマイク － ライン出力 | <-55dBu | |
| プログラム入力 － パーティーライン | <-85dBu | |
| プログラム入力 － ヘッドセット出力 | <-60dBu | |
| プログラム入力 － スピーカー出力 | <-60dBu | |
| パーティーライン － ヘッドセット出力 | <-50dBu | |
| パーティーライン － スピーカー出力 | <-50dBu | |
| 最大ゲイン | パネルマイク － パーティーライン | ≧37dB |
| ヘッドセットマイク － パーティーライン | 41dB ±2dB | |
| ヘッドセットマイク － Hotマイク出力 | 55dB ±3dB | |
| ヘッドセットマイク － アナウンス出力 | 55dB ±3dB | |
| プログラム入力 － パーティーライン | ≧-16dB | |
| プログラム入力 － ヘッドセット出力 | ≧18dB | |
| プログラム入力 － スピーカー出力 | ≧24dB | |
| パーティーライン － ヘッドセット出力 | ≧34dB | |
| パーティーライン － スピーカー出力 | ≧40dB | |
| 最小ゲイン | パネルマイク － パーティーライン | ≦25dB |
| フロントパネル・コネクター | パネルマイク | 1/4”（6.4mm） TRSジャック（ネジ込仕様） |
| ヘッドセット | XLR4M ×1 | |

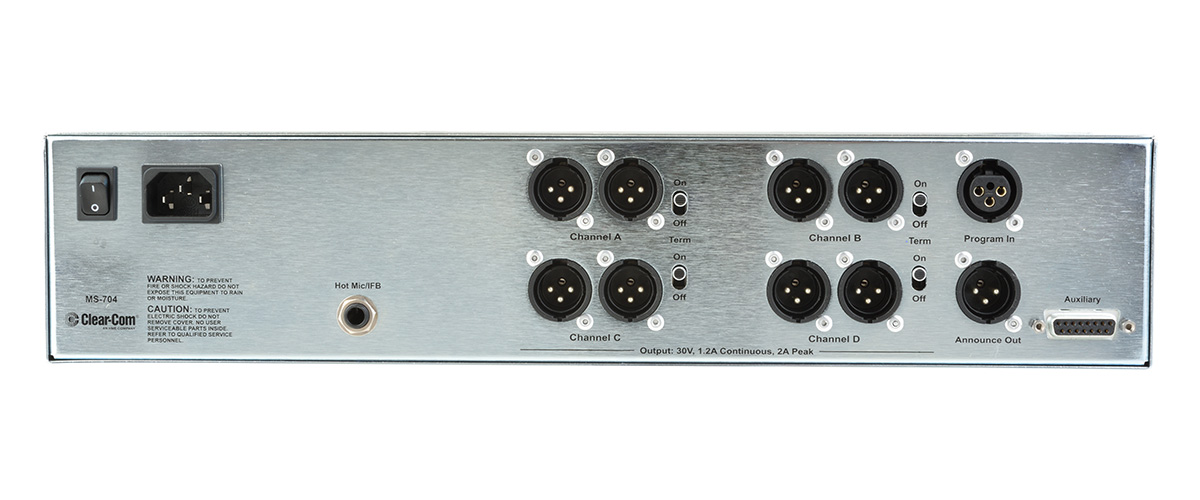

| リアパネル・コネクター | インターカム | XLR3M ×2/ch |
| プログラム入力 | XLR3F | |
| アナウンス出力 | XLR3M | |
| Hotマイク | 1/4" フォンジャック | |
| Auxiliary | DB15F | |
| AC電源 | IEC 320 | |
| 電源 | 動作電圧 | 100-240VAC 50/60Hz ≦60VAC |
| 出力電圧 | 30VDC ±0.5V | |
| 消費電流 |
|
|
| 一般仕様 | 寸法（mm） | 483（W）×88（H）×267（D） 前面突起部約12mm、背面突起部約3mm含まず |
| 重量 | 4.9kg | |
| 備考 | ※0dBu=0.775V RMS | |
