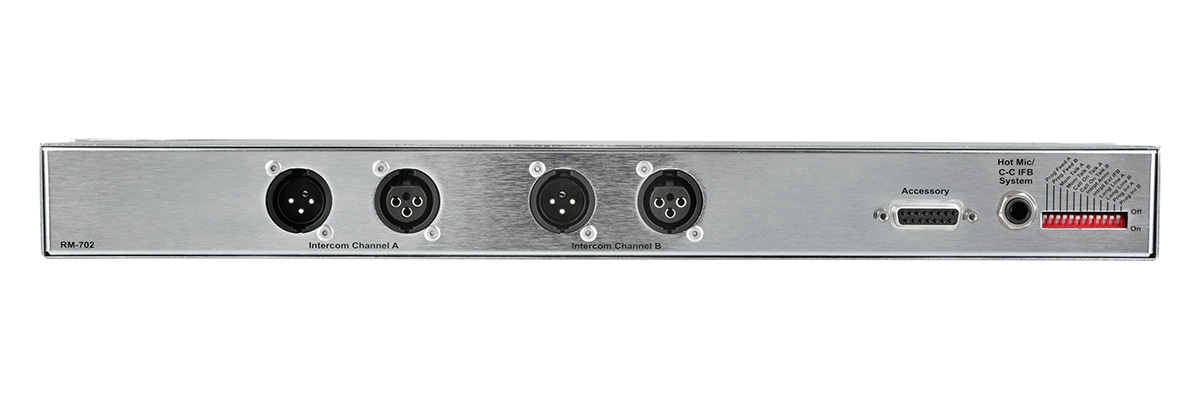

RM-702 / 2chリモートステーション
RM-702は2チャンネルのリモートステーションです。MS-702の電源無仕様とも言えますが、チャンネルリンクやトーンアラート機能はありません。電源供給やターミネーションを行わない他は、メインステーションとほぼ同等の機能を持っているため、電源が他のステーションから供給される場合に親機として使用できます。
【リモートステーションとは】
リモートステーションはいわゆる端末ステーションで、パワーサプライやメインテーションからの電源供給が必要となります。その形状やチャンネル数によって、ベルトパック、ラックマウント、ウォールマウント、ポータブル等の各タイプに分かれています。
仕様
| パネルマイク入力 | コネクター | ≧2kΩ エレクトレット型 |
|---|---|---|
| マイクリミッタースレッショルド | 0dBu ±3dB | |
| マイクリミッターレンジ | ≧20dB | |
| ヘッドセットマイクロフォン入力 | 入力インピーダンス | 1kΩダイナミック型 |
| マイクリミッタースレッショルド | ≧15dB | |
| マイクリミッターレンジ | 250Hz-12kHz | |
| プログラム入力 | 入力インピーダンス | ≧5kΩ |
| 最大レベル（クリップ前） | ≧20dBu | |
| ヘッドセット出力 | 負荷インピーダンス | ≧8Ω |
| 出力レベル | ≦25Ω | |
| 出力リミッタースレッショルド | +5dBu ±3dB | |
| 最大出力レベル（歪前） | ≧17dBu | |
| スピーカー出力 | 負荷インピーダンス | ≧4Ω |
| 最大レベル（1%歪率前） | 20dBu ±2dBu | |
| パーティーライン出力 | オフノイズ | ≦-74dBu |
| 出力インピーダンス | >10KΩ | |
| パーティーライン入力 | クロストーク | <-60dB |
| 最大レベル（クリップ前） | ≧12dBu | |
| サイドトーンナルキャパシティ | >25dB | |
| ステージアナウンス/バランスライン出力 | 出力インピーダンス | ≧200Ωバランス |
| 負荷インピーダンス | ≧600Ω | |
| IFB/Hotマイク出力 | 出力インピーダンス | 180Ωバランス |
| 負荷インピーダンス | ≧600Ω | |
| 周波数特性 | パネルマイク - パーティーライン | 600Hz-10kHz ±3dB |
| ヘッドセットマイク - パーティーライン | 200Hz-12kHz ±3dB | |
| ヘッドセットマイク - ライン出力 | 200Hz-12kHz ±3dB | |
| プログラム入力 - パーティーライン | 100Hz-17kHz ±3dB | |
| プログラム入力 - ヘッドセット出力 | 200Hz-10kHz ±3dB | |
| プログラム入力 - スピーカー出力 | 300Hz-10kHz ±3dB | |
| パーティーライン - ヘッドセット出力 | 200Hz-10kHz ±3dB | |
| パーティーライン - スピーカー出力 | 200Hz-10kHz ±3dB | |
| 歪率 | パネルマイク - パーティーライン | ≦0.5% |
| ヘッドセットマイク - パーティーライン | ≦0.5% | |
| ヘッドセットマイク - ライン出力 | ≦0.5% | |
| プログラム入力 - パーティーライン | ≦0.2% | |
| プログラム入力 - ヘッドセット出力 | ≦0.2% | |
| プログラム入力 - スピーカー出力 | ≦0.5% | |
| パーティーライン - ヘッドセット出力 | ≦0.2% | |
| パーティーライン - スピーカー出力 | ≦0.5% | |
| ノイズ | パネルマイク - パーティーライン | <-65dBu |
| ヘッドセットマイク - パーティーライン | <-70dBu | |
| ヘッドセットマイク - ライン出力 | <-55dBu | |
| プログラム入力 - パーティーライン | <-85dBu | |
| プログラム入力 - ヘッドセット出力 | <-60dBu | |
| プログラム入力 - スピーカー出力 | <-60dBu | |
| パーティーライン - ヘッドセット出力 | <-50dBu | |
| パーティーライン - スピーカー出力 | <-50dBu | |
| 最大ゲイン | パネルマイク - パーティーライン | ≧37dB |
| ヘッドセットマイク - パーティーライン | 41dB ±2dB | |
| ヘッドセットマイク - Hotマイク出力 | 55dB ±3dB | |
| ヘッドセットマイク - アナウンス出力 | 55dB ±3dB | |
| プログラム入力 - パーティーライン | ≧-16dB | |
| プログラム入力 - ヘッドセット出力 | ≧18dB | |
| プログラム入力 - スピーカー出力 | ≧24dB | |
| パーティーライン - ヘッドセット出力 | ≧34dB | |
| パーティーライン - スピーカー出力 | ≧40dB | |
| 一般仕様 | 寸法（mm） | 483（W）×44（H）×180（D） 前面突起部約12mm、背面突起部約3mm含まず |
| 重量 | 2.4kg | |
| 備考 | ※0dBu=0.775V RMS | |
