LQ series

特長

LQシリーズは、2W(パーティライン)や4WなどインターカムシステムのIPインターフェースです。社内または遠隔地のインターカムシステムとIPネットワークを経由しコミュニケーションを取るための製品です。

2WのXLR3コネクタや4WのRJ45コネクタ、4W+GPIO(Relay)のDサブコネクタでインターカムシステムと接続します。

2Wのパーティラインには、ベルトパック(RS701など)やスピーカーステーション(KB-702など)を数台接続する為の電源供給とターミネーションも付加できます。

簡易的なインターカムシステムであれば、LQとベルトパック数台を可搬(モバイル)スタイルで利用することも可能です。

接続例

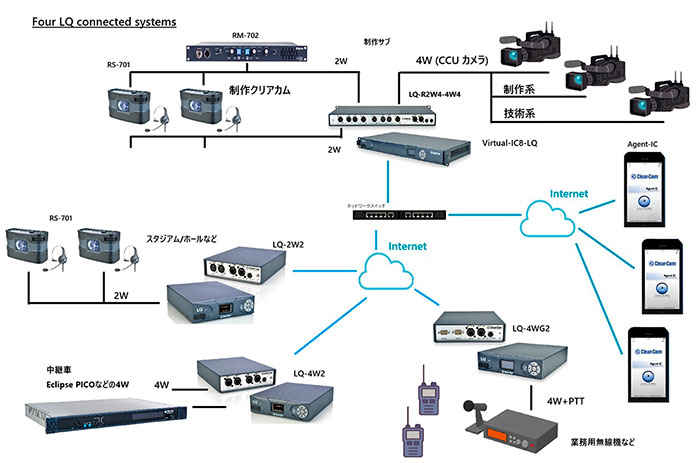

複数LQ接続例

マスターLQのIPアドレスをメンバーLQ側で設定すると、IPネットワークとして接続できます(LQ最大6台まで)。

また、インターネット経由のIP接続ができるので、制作サブ(テレビ局 本社など)とスタジアム/ホール、中継車、業務用無線機などと接続ができます。

  • 複数LQ接続例

LQ / Station IC / Agent IC / Stream Deck接続例

LQのライセンスを購入いただくとAgent-ICやStation-IC、SIPサーバーも利用できます。Channelというグループ通話の各Channelに2Wや4Wをメンバー登録すると、Agent-ICやStation-ICをキーアサインとして通話が可能です。

  • LQ/Station IC/Agent IC接続例

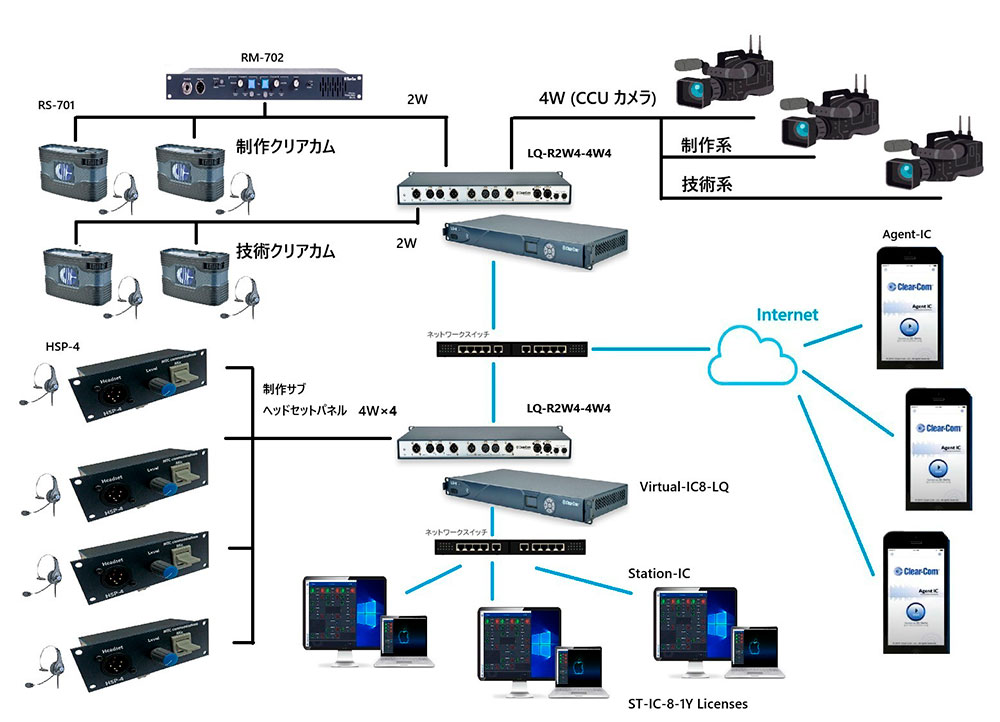

LQ/Station IC/Agent IC接続例

  • LQ/Station IC/Stream Deck接続例

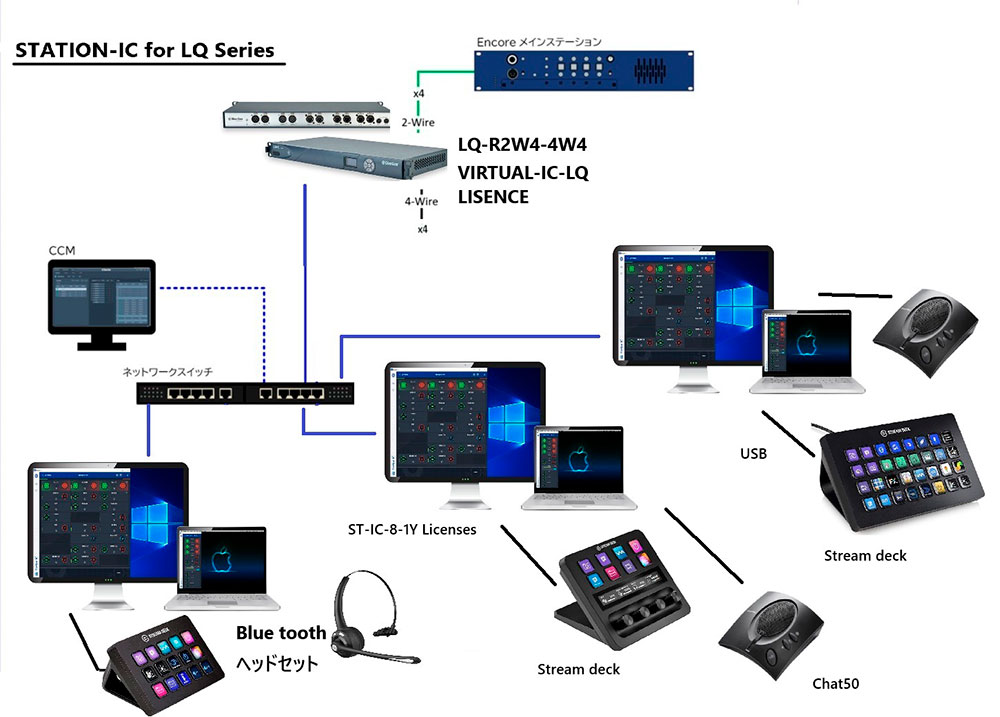

LQ/Station IC/Stream Deck接続例

LQ / Arcadia / EQUIP / FreeSpeak接続例

さらにArcadiaやEQUIPともIPネットワークで接続でき、ワイヤレスインターカムとのコミュニケーションも可能となりました。2Wと4Wとワイヤレスインターカムを、IPネットワークを利用した利便性の高いIPインターフェースへ進化させ続けるLQシリーズです。

  • LQ/FreeSpeak/Arcadia接続例

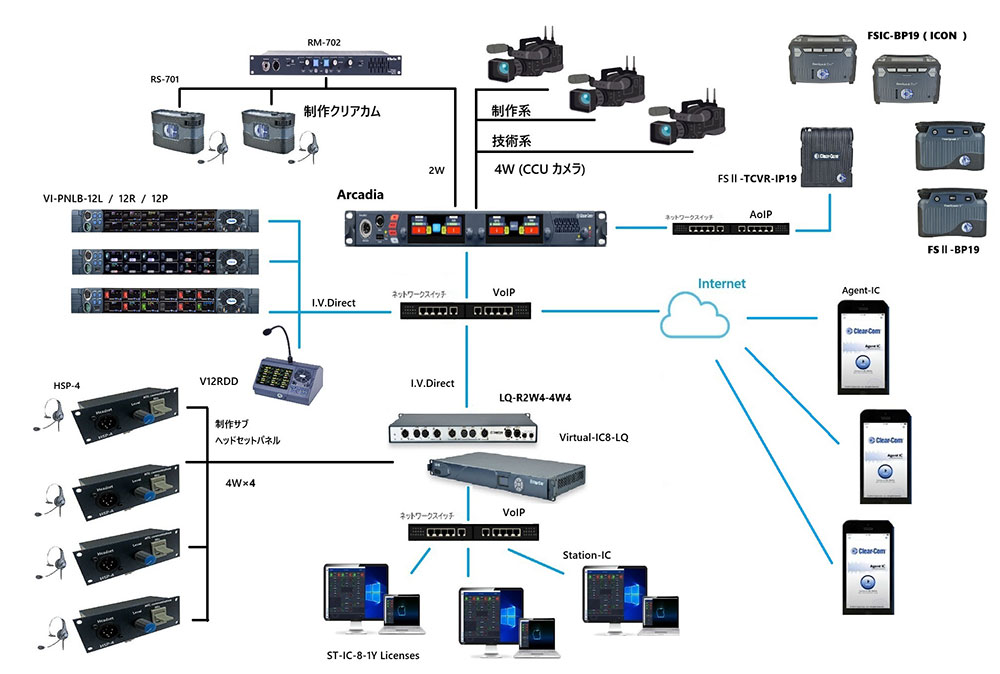

LQ/FreeSpeak/Arcadia接続例

  • LQ/EQUIP接続例

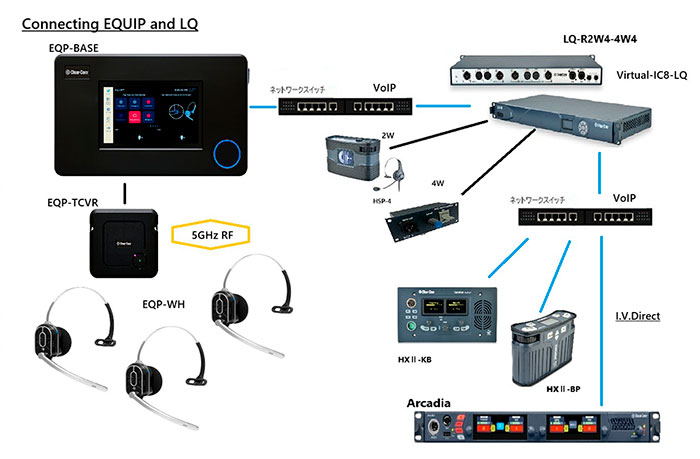

LQ/EQUIP接続例

Clear-Com LQ-R2W4

LQ-R2W4│IPインターフェイス

4chのパーティーラインインターフェイス。

Clear-Com LQ-R4W8

LQ-R4W8│IPインターフェイス

8chの4W IPインターフェイス。

Clear-Com LQ-R4WG8

LQ-R4WG8│IPインターフェイス

8chの4W IPインターフェイス。GPIO制御機能付。

Clear-Com LQ-R2W4-4W4

LQ-R2W4-4W4│IPインターフェイス

8ch(4×4Wと4×パーティーライン)IPインターフェイス。

Clear-Com LQ-R2W4-4WG4

LQ-R2W4-4WG4│IPインターフェイス

8ch(4×4Wと4×パーティーライン)IPインターフェイス。GPIO制御機能付。

Clear-Com LQ-2W2

LQ-2W2│IPインターフェイス

Clear-Com Party-Line(2W)とIPネットワークを接続するインターフェイス。

Clear-Com LQ-4W2

LQ-4W2│IPインターフェイス

Clear-Com 4WとIPネットワークを接続するインターフェイス。

Clear-Com LQ-4WG2

LQ-4WG2│IPインターフェイス

2chの4W IPインターフェイス。

Clear-Com Hybrid Network

Hybrid Network│IPコミュニケーション

スタジオ、中継車、イベント会場等それぞれのシステムをIPネットワークを利用して接続。
