GVN-HDMI-TX210AP/RX110AP-DNT / 1G AVoIP 4K60 HDMI伝送器（Dante対応）

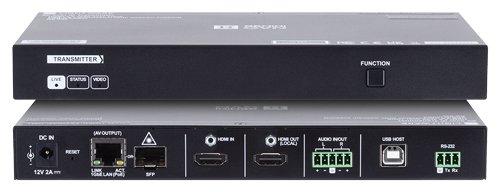

Lightware GVN-HDMI-TX210AP-DNT

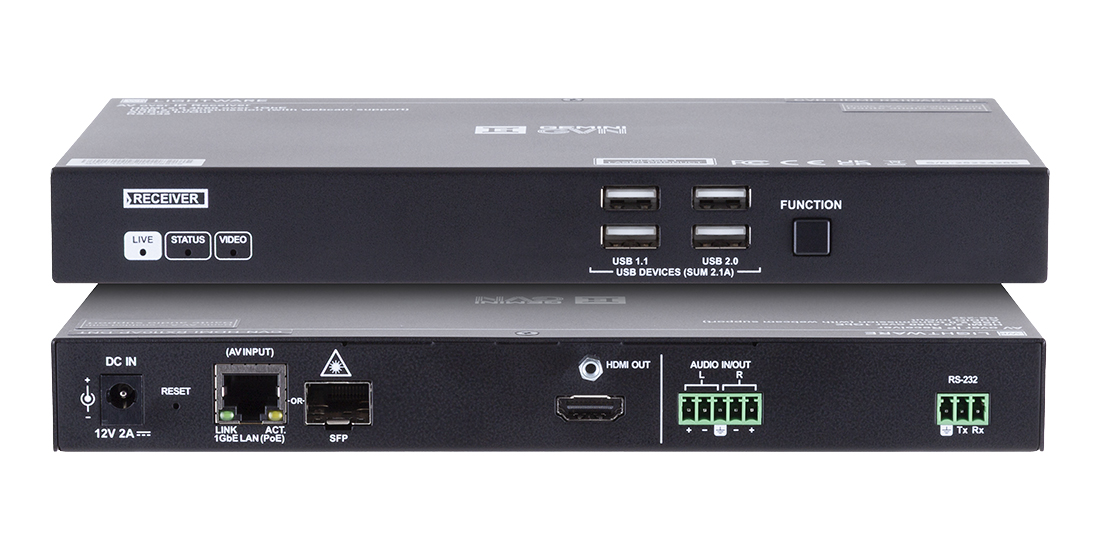

Lightware GVN-HDMI-RX110AP-DNT

GVN-HDMI-TX210AP-DNT（送信器）/ GVN-HDMI-RX110AP-DNT（受信器）は、1GbE上でHDMI 2.0映像（4K60 4:4:4）、音声、USB 2.0信号をCATまたは光ファイバーのいずれかによって伝送するAV-over-IP伝送器です。

GVN-HDMI-DNTは、オーディオレイヤーをシステム内のDanteネットワークに接続し、Danteオーディオストリームの送受信に対応します。送信器側では、HDMI信号からディエンベッドしたステレオLPCM音声を、Dante Controllerで設定した任意のDante対応デバイスへ、Danteネットワーク経由で送信可能です。受信器側では、DanteオーディオとGVNオーディオを同時に受信し、HDMI出力へのエンベッド、またはアナログ音声としての出力に対応します。

特長

  • SFPスロット搭載（シングルモード/マルチモードSFP対応）*光モジュールは製品に含まれません。

  • 最大伝送距離

    　- CAT5e：最大100m（送信器~スイッチ間）
    　- SM SFP使用時：最大80km
    　- MM SFP使用時：最大550m

  • 送信器：PoE（IEEE 802.3af）/ 受信器：PoE+（IEEE 802.3at）対応

  • HDMI 2.0 入出力：最大 4K@60Hz 4:4:4

  • HDCP 2.2

  • USB 2.0、KVM（キーボード・マウス）伝送

  • 視覚的ロスレス映像コーデック（JPEG2000ベースの独自方式）

  • ゼロフレーム遅延（4K60伝送時 エンドツーエンド約3ms）

  • ダウンスケール対応 MJPEGプレビュー：最大 1280×720

  • 2×2ch Dante/AES67オーディオ対応

  • アナログ音声（LPCMステレオ）入出力対応

  • RS-232通信

  • AES-256暗号化、802.1x、SSHを含むセキュリティ機能

仕様

GVN-HDMI-TX210AP-DNT（送信器）

HDMI入出力 入力コネクタ 1x HDMI Type-A（19ピン）
ローカル出力コネクタ 1x HDMI Type-A（19ピン）
対応規格 DVI 1.0、HDMI 1.4、HDMI 2.0
HDCP 2.2
色空間 RGB、YCbCr
対応解像度
（8ビットカラー）
  • 最大 3840×2160 @60Hz（4:4:4 / 4:2:0）
  • 1920×1080 @60Hz（4:4:4）/ 4096×2160 @60Hz（4:2:0）最大12ビットカラー
音声形式 LPCM、Dolby Digital 5.1 ch、Dolby Digital Plus、Dolby Digital Pro-Logic、Dolby TrueHD、DTS:X、Dolby Atmos、DTS 5.1 ch、DTS 96/24、DTS-ES Discrete、DTS-ES Matrix、DTS-HD High Resolution Audio、DTS-HD Master Audio
AV出力 コネクタ 1x RJ45
PoE IEE 802.3af
HDCP 2.2
色空間 RGB、YCbCr
対応解像度
（8ビットカラー）
  • 最大 4096x2160@60Hz（4:4:4 / 4:2:0）
  • 最大 3840x2160@60Hz（4:4:4 / 4:2:0）
  • 1920x1080@60Hz（4:4:4）/ 4096x2160@60Hz（4:2:0）最大12ビットカラー
音声形式
  • 8ch PCM、Dolby TrueHD; DTS-HD Master Audio7.1
  • 2ch ステレオ（Dante）
光ファイバー SFPスロット x1
データレート 1 Gbps
対応モジュール SFP 光トランシーバー
制御 USB 1x USB 2.0 Type-B (DC5V)
RS-232 3ピン Phoenix コネクタ
アナログ音声出力 コネクタ 5ピン Phoenix
音声形式 2ch LPCM
サンプリング周波数 48kHz
一般 電源
  • 電源あアダプター：DC12V、DC2A
  • PoE: RJ45経由 DC48V (IEEE802.3af)
最大消費電力 14W**USBデバイス非接続時
寸法（mm） 221（W）× 26（H）× 120（D）
重量 692 g

GVN-HDMI-RX110AP-DNT（受信器）

AV入力 コネクタ 1x RJ45
PoE IEE 802.3at
HDCP 2.2
色空間 RGB、YCbCr
対応解像度
（8ビットカラー）
  • 最大 4096x2160@60Hz（4:4:4 / 4:2:0）
  • 最大 3840x2160@60Hz（4:4:4 / 4:2:0）
  • 1920x1080@60Hz（4:4:4）/ 4096x2160@60Hz（4:2:0）最大12ビットカラー
音声形式
  • 8ch PCM、Dolby TrueHD; DTS-HD Master Audio7.1
  • 2ch ステレオ（Dante）
HDMI出力 コネクタ 1x HDMI Type-A（19ピン）
対応規格 DVI 1.0、HDMI 1.4、HDMI 2.0
HDCP 2.2
色空間 RGB、YCbCr
対応解像度
（8ビットカラー）
  • 最大 3840×2160 @60Hz（4:4:4 / 4:2:0）
  • 1920×1080 @60Hz（4:4:4）/ 4096×2160 @60Hz（4:2:0）最大12ビットカラー
音声形式 LPCM、Dolby Digital 5.1 ch、Dolby Digital Plus、Dolby Digital Pro-Logic、Dolby TrueHD、DTS:X、Dolby Atmos、DTS 5.1 ch、DTS 96/24、DTS-ES Discrete、DTS-ES Matrix、DTS-HD High Resolution Audio、DTS-HD Master Audio
光ファイバー SFPスロット x1
データレート 1 Gbps
対応モジュール SFP 光トランシーバー
制御 USB
  • 2x USB 2.0 Type-A（USBデバイス用）
  • 2x USB 1.1 Type-A（USB-HIDデバイス用）
RS-232 3ピン Phoenix コネクタ
アナログ音声出力 コネクタ 5ピン Phoenix
音声形式 2ch LPCM
サンプリング周波数 48kHz
一般 電源
  • 電源アダプター：DC12V、DC2A
  • PoE+: RJ45経由 DC48V (IEEE802.3at)
最大消費電力 12W**USBデバイス非接続時
寸法（mm） 221（W）× 26（H）× 120（D）
重量 694 g
