HDMI20-OPTJ-TX/RX90 / 4K HDMI2.0 光ファイバー 小型伝送機

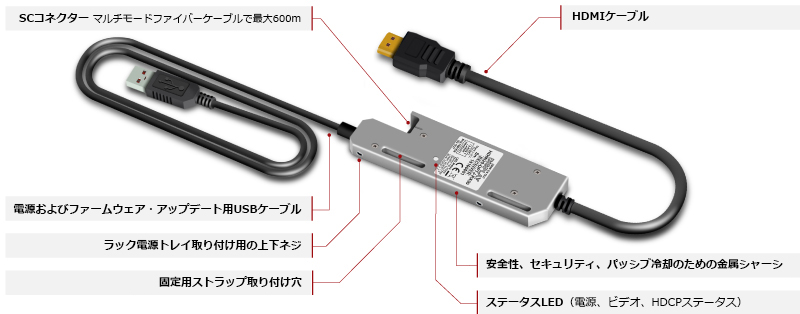

HDMI20-OPTJ-TX90（送信器）およびHDMI20-OPTJ-RX90（受信器）は、マルチモードファイバーケーブル1本で非圧縮HDMI 2.0 4K信号（エンベデッドオーディオ付き）を最大600m、FullHD信号を最大2500m延長することができる小型の光ファイバー伝送機です。
最大解像度はHDMI 2.0規格に準拠しており、RGB 4:4:4 カラースペース、色深度 36bit、HDCP 2.2で4K@60Hzの非圧縮信号を延長します。また、頑丈なアルミ筐体を採用し、優れた冷却性、安全性を提供します。筐体にはベルト用のループがあり、どこにでも固定することができます。
特長 |
|

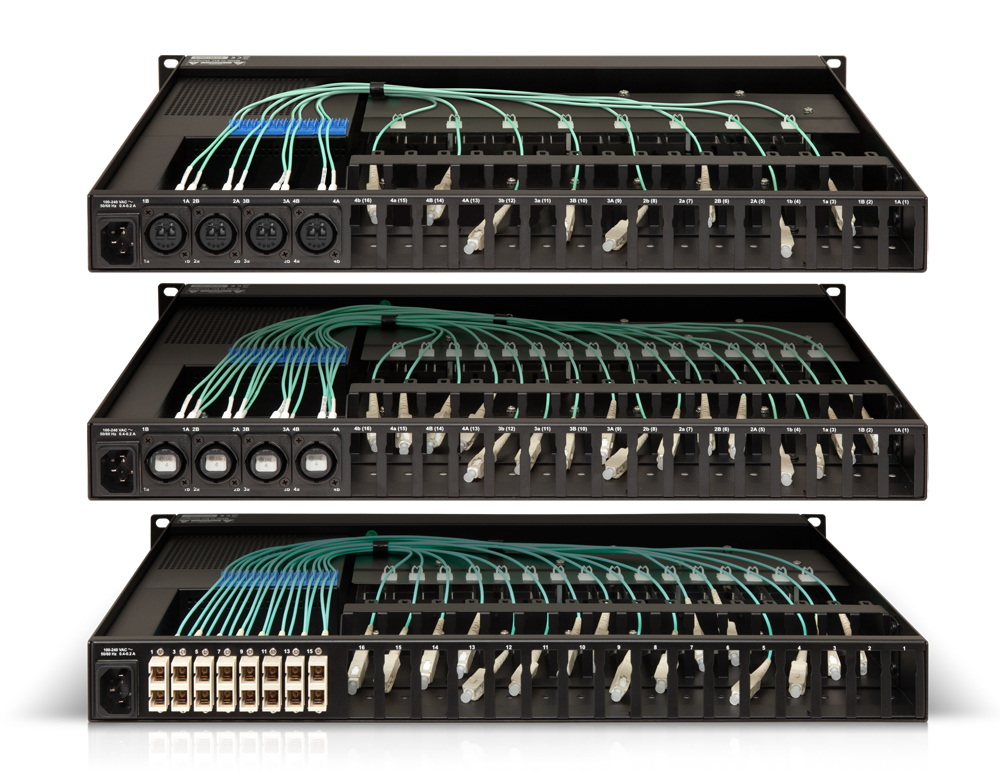

OPTJシリーズ ラックマウント用電源トレイ
1RUサイズのラックマウント用アクセサリーを使用することで、最大16台のHDMI20-OPTJ-TX/RX90を収納でき、電源を供給することもできます。トレイの光ファイバーコネクターには、複数のオプションがあります（下記仕様表参照）。HDMI20-OPTJ-TX/RX90のHDMIテールケーブルは、電源トレイの背面から直接アクセスできます。

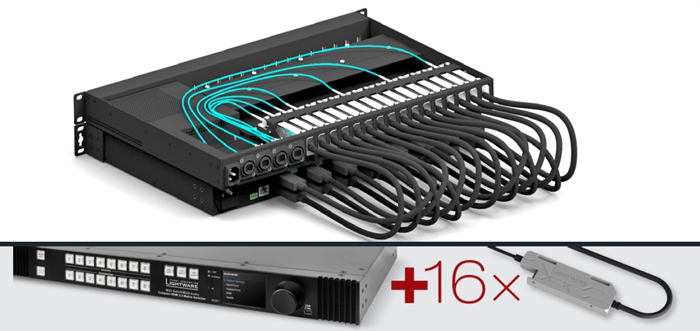

さらに、電源トレイのHDMIコネクタ出力をLightware MX2マトリックススイッチャーの入出力ポートに接続することで、最大解像度フル4K UHD 60Hz 4:4:4のHDMI 2.0オプティカルマトリックスシステムを構築することができます。
HDMI20-OPTJ-TX/RX90 最大伝送距離
| 解像度 | ピクセルクロック | OM1 | OM2 | OM3 | OM4 |
| (62.5/125) | (50/125) | (50/125) | (50/125) | ||
| 1280x720p60 | 74 Mhz | 800 m | 1000 m | 2500 m | 2500 m |
| 1920x1080p60 | 148.5 MHz | 500 m | 1000 m | 2500 m | 2500 m |
|
297 MHz | 200 m | 600 m | 1500 m | 1500 m |
|
594 MHz | 非対応 | 300 m | 600 m | 600 m |
仕様
HDMI20-OPTJ-TX/RX90
| HDMIポート | コネクタ | 19-pole HDMI Type A |
|---|---|---|
| 標準 | DVI 1.0, HDMI 1.4, HDMI 2.0 | |
| カラースペース | RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 | |
| 最大解像度 | 4096x2160 @60Hz, 36bit | |
| HDCP | HDCP 1.4, HDCP 2.2 | |
| HDMIケーブル長 | 80cm | |
| 光ファイバーポート | コネクタ | SCシンプレックス |
| レーザー波長 |
|
|
| レーザークラス | クラス1（筐体を取り外した場合：クラス3R） | |
| 出力 OMA | -6 dBm | |
| OMA 感度 | -12.5 dBm | |
| 電源 | 電源（TX） | 外部電源アダプタ/USB/HDMI |
| 電源（RX） | 外部電源アダプタ/USB | |
| 電源アダプタ |
|
|
| 電源コネクタ | USB-A（ケーブル長 100cm） | |
| ユーザーインターフェース | ステータスLED | 電源、映像、HDCPステータスフィードバック |
| 一般 | データレート | 18Gbps |
| 寸法（mm） | 110.5（W）× 35.5（D）× 11.4（H） | |
| 重量 | 130g |
ラックマウント用電源トレイ
| DC出力数 | 16 |
|---|---|
| 消費電力 | 23.7 W |
| DC出力電圧 | 5V |
| 定格電流 | 500 mA |
| 入力電圧範囲 | 85 - 264 VAC |
| 入力周波数範囲 | 47 - 63 Hz |
| 光コネクタ タイプ | |
| ラック高さ | 1 RU |
| 寸法（mm） | W 482.6（19"）× D 300 × H 43.7（1RU） |
| 重量 | 4.13 kg |
