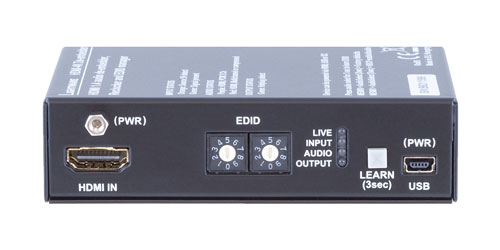

HDMI-4K De-embedder / HDMI ディエンベッダー

HDMI-4K De-embedderは、HDMI信号に含まれるPCM音声をディエンベッドできる多機能オーディオ/映像インターフェースです。音声出力は5ピンPhoenix端子を装備し、さらに3.5mmステレオジャックによるヘッドホンモニター出力も搭載しています。

また、EDIDマネジメント機能とLightware独自のPixel Accurate Reclocking技術を内蔵。HDCP暗号化の有無を問わず、DVIおよびHDMI 1.4信号に対応し、長距離伝送や不安定なソース機器によって発生するジッターを除去し、安定した映像を出力します。

特長	DC入力／USB／HDMI 5V給電に対応 EDIDマネジメント機能 24AWG DVI/HDMIケーブル使用時、1080p60Hz信号を最大30mまで補正

仕様

コネクタ	入出力コネクタ	HDMI

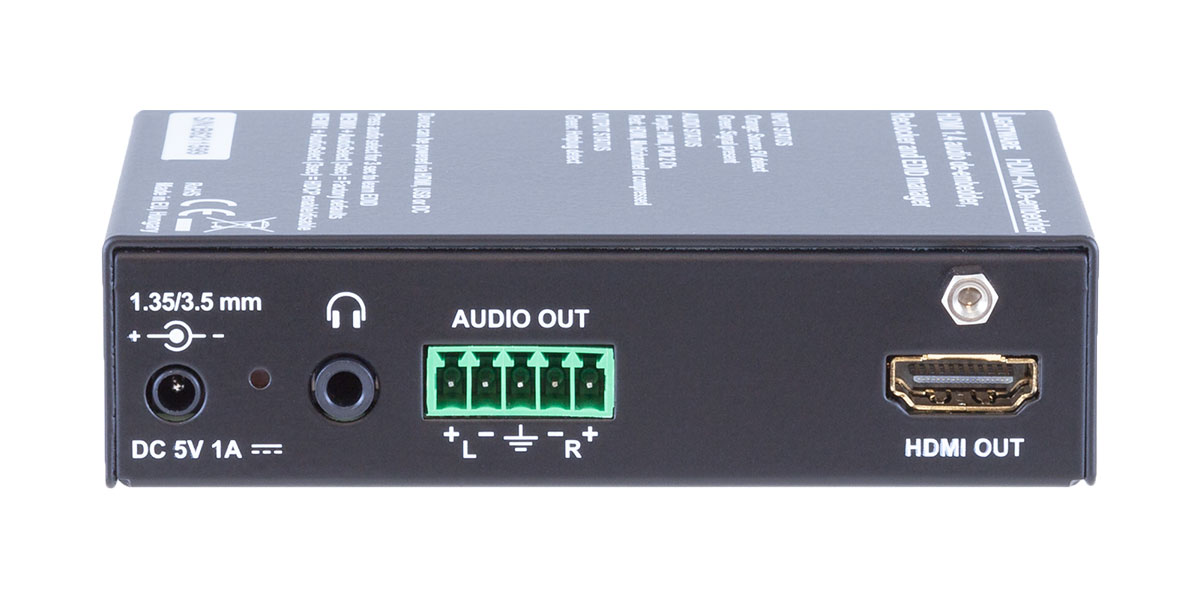

	音声出力コネクタ	5ピン Phoenix端子
	ヘッドフォンモニター出力	3.5mm ステレオジャック
	制御	mini USB-B（メス）
	電源	DCジャック（1.35/3.5 mm）
映像・音声	データレート（TMDSチャンネルあたり）	3 Gbps
	最大解像度	3840 × 2400 / 4096 × 2160
	リクロッキング	対応
	HDCPパススルー	対応
	入力ケーブル自動補正	最大20m（4K30）最大30m（1080p60）
	対応デジタル音声フォーマット	最大8ch PCM（ディエンベッド/スルー） Dolby TrueHD、DTS-HD Master Audio 7.1（スルーのみ）

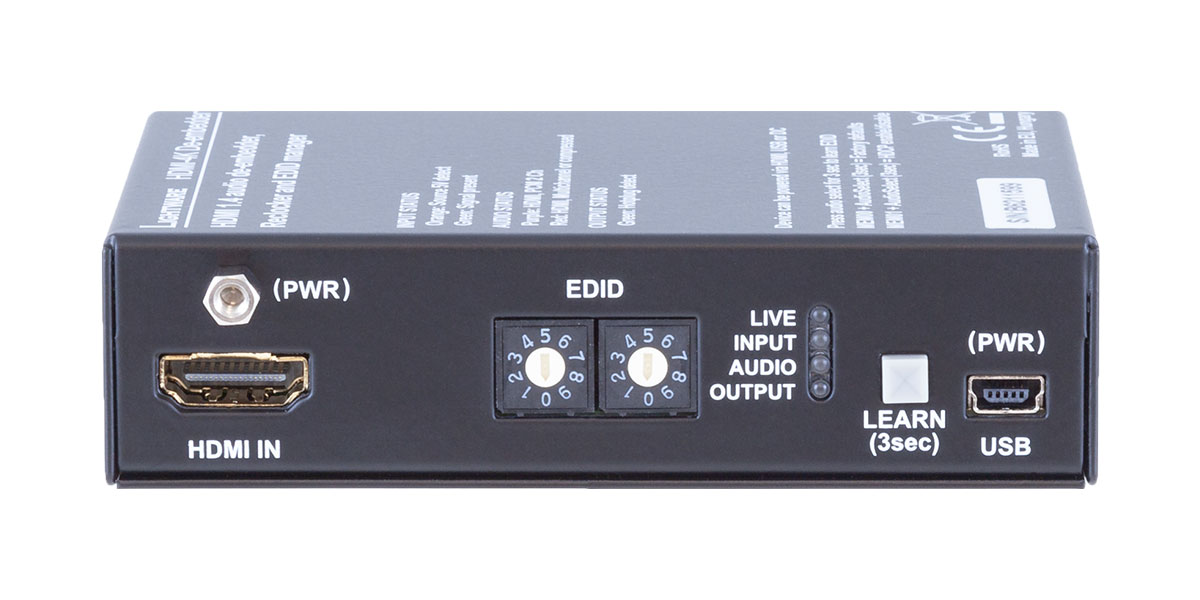

制御	フロントパネル操作	EDID学習ボタン、EDIDセレクタースイッチ
制御	LEDインジケーター	電源（Live）映像入力ステータス音声フォーマット映像出力ステータス
一般仕様	HDMI出力 +5V供給	500 mA
	電源	DC5V 2.5A（最大）
	消費電力	最大 1.8 W
	寸法	100.4（W）× 67.6（D）× 26（H）mm
	質量	約250g
