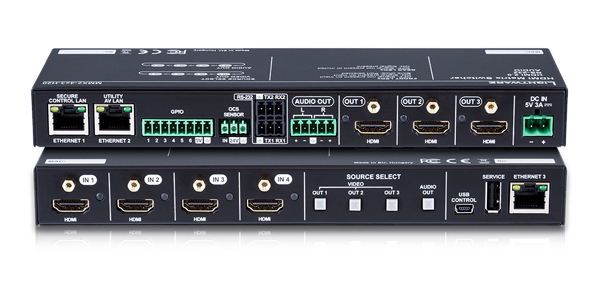

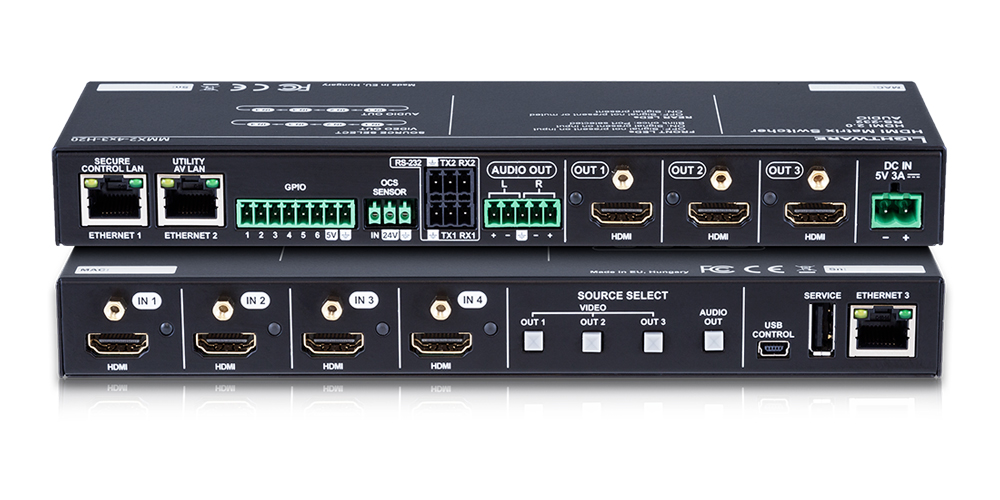

MMX2-4x3-H20 / HDMI 2.0 マトリックススイッチャー

Lightware MMX2-4x3-H20

MMX2-4x3-H20は、最大4K@60Hz 4:4:4の高解像度映像に対応したHDMI 2.0対応スイッチャーです。4系統のHDMI入力と3系統の独立したHDMI出力を備え、HDMI信号から音声を分離して、バランス接続対応の5ピンPhoenix(ユーロブロック)端子から出力することが可能です。さらに、音声の出力レベルも調整できるため、柔軟な音響設計が可能です。

人感センサー入力、GPIO、RS-232ポートを搭載しており、外部機器との連携や自動制御にも対応。Lightware Device Controllerソフトウェアを使用することで、直感的に設定・管理が行えます。

特長

  • 最大4K UHD 60Hz 4:4:4(18Gbps)

  • HDCP 1.x/2.2

  • HDMI音声の分離出力に対応

  • 24V電源対応の人感センサー接続に対応

  • RS-232・GPIO・イーサネット(TCP/IP)による機器制御に対応

  • 設定可能な映像入力のオートセレクト機能

仕様

映像 解像度 最大 UHD/4K@60Hz 4:4:4
信号 HDMI 2.0、HDMI 1.x、DVI
最大データレート 18 Gbps
最大ピクセルクロック 600 MHz
HDCP HDCP 1.x、HDCP 2.2
映像入力端子 HDMI タイプA ×4(ネジロック対応)
映像出力端子 HDMI タイプA ×3(ネジロック対応)
音声 音声モード HDMIパススルーとオーディオレイヤーへの同時ディエンベッド
パススルー対応フォーマット HDMI 2.0の全オーディオフォーマット
ディエンベッド対応フォーマット(非圧縮) LPCM(最大2ch、192kHz、24bit)
制御 イーサネット(制御用) RJ-45 ×1(100Base-T、制御用)
イーサネット(ユーザーデータ) RJ-45 ×1(100Base-T、AVユーティリティ用)
イーサネット(ユーザーデータ) RJ-45 ×1(100Base-T、用途設定可能)
RS-232端子 3ピン Phoenix ×2
RS-232通信速度 9600〜115200ボー
RS-232設定 パリティ:なし、偶数、奇数/ストップビット:1 または 2
USB端子 mini USB Type B ×1(サービス用)、USB Type A ×1(将来拡張用)
人感センサー入力端子 3ピン Phoenix
GPIO端子 8ピン Phoenix
一般 電源 外部ACアダプター 5V / 3A
寸法(mm) 幅:221 mm / 高さ:26 mm / 奥行:68 mm
重量 465g
