HDMI-TPN-TX207/RX107AU2K(-SR) / HDMI2.0 CAT送信器/受信機

Lightware HDMI-TPN-TX207AU2K

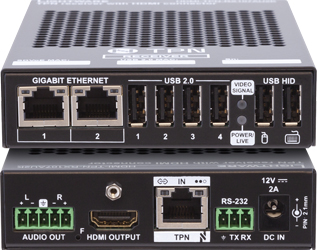

Lightware HDMI-TPN-RX107AU2K

SDVoE規格のHDMI-TPN-TX207AU2K（送信器）とHDMI-TPN-RX107AU2K(-SR)（受信機）は、10Gイーサネットスイッチ経由でHDMI 2.0、イーサネット、RS-232、USB2.0信号を単一ソースから複数の送信先に伝送するポイントツーマルチポイント（ネットワーク）伝送機です。

特長

  • HDMI2.0・イーサネット・RS-232・USB2.0信号伝送

  • 4K UHD @60Hz RGB 4:4:4（最大18Gbps）対応

  • 最大延長距離：100m（CAT6A）

  • USB 2.0機器（カメラ、マイク等）の伝送およびUSB-HIDデバイスの双方向USB伝送

  • アナログ音声出力対応

  • PoEリモート給電対応

  • HDR および Low Latency Dolby Vision対応

  • HDCP 2.3対応

  • EDIDマネジメント機能

  • 2つのGbEポートからイーサネット対応機器をTPN機器経由で直接ネットワークに接続可能

  • TPN-CTU-X50によるネットワーク上での制御と設定の一括管理

  • TPXシリーズ製品とプラグアンドプレイ互換（ポイントツーポイントモード時）

仕様

HDMI-TPN-TX207AU2K（送信器）

HDMI入力 コネクタ 1x HDMI type-A
フォーマット HDMI 2.0, HDMI 1.4, DVI 1.0
最大解像度
  • 4096x2160@60Hz（4:4:4）または
  • 3840x2160@60Hz（4:4:4）
オーディオ
  • 8 channel PCM
  • Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos
  • DTS, DTS-HD Master Audio 7.1, WMA Pro
TPN出力 コネクタ 1× RJ45
PoE PoE PD (IEEE802.3af)
データレート 10GBase-T
規格 SDVoE
HDCP HDCP 2.3
伝送信号 ビデオ、オーディオ、RS-232、イーサネット、CEC
カラースペース RGB, YCbCr
映像遅延 0フレーム（5ライン/8ms以下）
最大解像度
  • 4096x2160@60Hz（4:4:4）または
  • 3840x2160@60Hz（4:4:4）
オーディオ
  • 8 channel PCM
  • Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos
  • DTS, DTS-HD Master Audio 7.1, WMA Pro
HDMIローカル出力 コネクタ 1x HDMI type-A
フォーマット HDMI 2.0, HDMI 1.4, DVI 1.0
最大解像度
  • 4096x2160@60Hz（4:4:4）または
  • 3840x2160@60Hz（4:4:4）
オーディオ
  • 8 channel PCM
  • Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos
  • DTS, DTS-HD Master Audio 7.1, WMA Pro
アナログオーディオ出力 コネクタ 1x 5-pole Phoenix
制御 イーサネット
コネクタ 2× RJ-45
データレート 1GBase-T、全二重、自動検出機能付き
PoE 非対応
RS-232
コネクタ 3-pole Phoenix
ボーレート 9600 - 115200
データビット 8
USB USB-C（ホスト用） 1× USB Type-C（USB 2.0）
USB-A（デバイス用） 2× USB Type-A（USB 2.0）
一般仕様 DC電源 DCコネクタ（12V DC, 2A）
消費電力 18W
寸法（mm） 100.4（W）×151.8（D）×26（H）
重量 528g

HDMI-TPN-RX107AU2K（受信器）

TPN入力 コネクタ 1x RJ45
PoE PoE PD (IEEE802.3af)
データレート 10GBase-T
規格 SDVoE
HDCP HDCP 2.3
伝送信号 ビデオ、オーディオ、RS-232、イーサネット、CEC
カラースペース RGB, YCbCr
映像遅延 0フレーム（5ライン/8ms以下）
最大解像度
  • 4096x2160@60Hz（4:4:4）または
  • 3840x2160@60Hz（4:4:4）
オーディオ
  • 8 channel PCM
  • Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos
  • DTS, DTS-HD Master Audio 7.1, WMA Pro
HDMI出力 コネクタ 1× HDMI Type-A
フォーマット HDMI 2.0, HDMI 1.4, DVI 1.0
最大解像度
  • 4096x2160@60Hz（4:4:4）または
  • 3840x2160@60Hz（4:4:4）
オーディオ
  • 8 channel PCM
  • Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos
  • DTS, DTS-HD Master Audio 7.1, WMA Pro
アナログオーディオ出力 コネクタ 1x 5-pole Phoenix
制御 イーサネット
コネクタ 2× RJ-45
データレート 1GBase-T、全二重、自動検出機能付き
PoE 非対応
RS-232
コネクタ 3-pole Phoenix
ボーレート 9600 - 115200
データビット 8
USB USB-A（デバイス用） 6× USB Type-A（USB 2.0）
一般仕様 DC電源 DCコネクタ（12V DC, 2A）
消費電力 22W
寸法（mm） 100.4（W）×151.8（D）×26（H）
重量 538g
