HDMI-TPN-TX207/RX107DU2K-SR / HDMI2.0 CAT送信器/受信機（Dante対応）

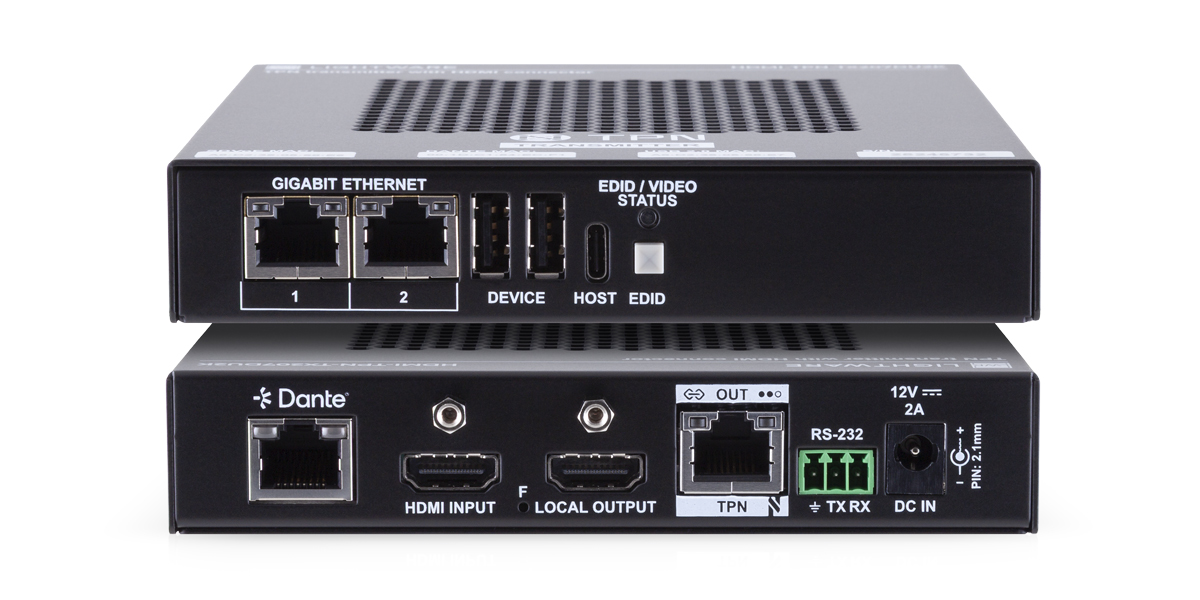

Lightware HDMI-TPN-TX207DU2K

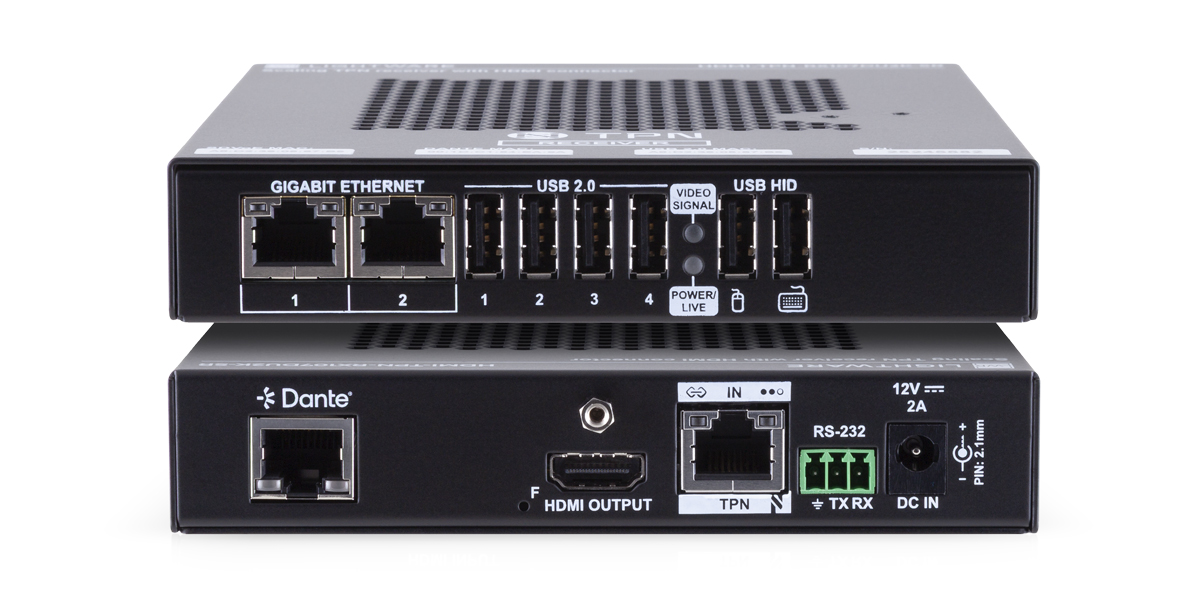

Lightware HDMI-TPN-RX107DU2K-SR

SDVoE規格のHDMI-TPN-TX207DU2K（送信器）とHDMI-TPN-RX107DU2K-SR（受信機）は、10Gイーサネットスイッチ経由でHDMI 2.0、イーサネット、RS-232、USB2.0信号を単一ソースから複数の送信先に伝送するポイントツーマルチポイント（ネットワーク）伝送機です。

特長

  • HDMI2.0・イーサネット・RS-232・USB2.0信号伝送

  • 4K UHD @60Hz 4:4:4（最大18Gbps）対応

  • 最大延長距離：100m（CAT6A）

  • USB 2.0機器（カメラ、マイク等）の伝送およびUSB-HIDデバイスの双方向USB伝送

  • HDMI 2ch LPCM音声をディエンベッドし、Dante/AES67ストリームに変換

  • 接続ディスプレイのEDIDまたはカスタム解像度に応じたスケーリング機能によるシームレスな映像切替

  • PoEリモート給電対応

  • HDR および Low Latency Dolby Vision対応

  • HDCP 2.3対応

  • EDIDマネジメント機能

  • SDVoE APIを使用したビデオウォール機能

  • 2つのGbEポートからイーサネット対応機器をTPN機器経由で直接ネットワークに接続可能

  • TPN-CTU-X50によるネットワーク上での制御と設定の一括管理

  • TPXシリーズ製品とプラグアンドプレイ互換（ポイントツーポイントモード時）

仕様

HDMI-TPN-TX207DU2K（送信器）

映像音声入力 HDMI入力
コネクタ 1x HDMI type-A
フォーマット HDMI 2.0, HDMI 1.4, DVI 1.0
最大解像度
  • 4096x2160@60Hz（4:4:4）または
  • 3840x2160@60Hz（4:4:4）
音声
  • 8 channel PCM
  • Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos
  • DTS, DTS-HD Master Audio 7.1, WMA Pro
映像音声出力 TPN出力
コネクタ 1x RJ45
PoE PoE PD (IEEE802.3af)
データレート 10GBase-T
規格 SDVoE
HDCP HDCP 2.3
伝送信号 映像、音声、RS-232、イーサネット、CEC
カラースペース RGB、YCbCr
映像遅延 0フレーム（5ライン/8ms以下）
最大解像度
  • 4096x2160@60Hz（4:4:4）または
  • 3840x2160@60Hz（4:4:4）
音声フォーマット
  • 8 channel PCM
  • Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos
  • DTS, DTS-HD Master Audio 7.1, WMA Pro
HDMIローカル出力
コネクタ 1x HDMI type-A
フォーマット HDMI 2.0、HDMI 1.4、DVI 1.0
最大解像度
  • 4096x2160@60Hz（4:4:4）または
  • 3840x2160@60Hz（4:4:4）
オーディオ
  • 8 channel PCM
  • Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos
  • DTS, DTS-HD Master Audio 7.1, WMA Pro
Dante/AES67出力
コネクタ 1x RJ-45
音声フォーマット 2ch ステレオ Dante® / AES67
サンプリングレート 44.1 / 48 / 88.2 / 96 kHz
制御 イーサネット
コネクタ 2× RJ-45
データレート 1GBase-T、全二重、自動検出機能付き
PoE 非対応
RS-232
コネクタ 3極 Phoenix
ボーレート 9600 - 115200
データビット 8
USB USB-C（ホスト用） 1× USB Type-C（USB 2.0）
USB-A（デバイス用） 2× USB Type-A（USB 2.0）
一般仕様 DC電源 DCコネクタ（12V DC, 2A）
消費電力 18W
寸法（mm） 138（W）× 151.8（D）× 26（H）
重量 604g

HDMI-TPN-RX107DU2K-SR（受信器）

映像音声入力 TPN入力
コネクタ 1x RJ45
PoE PoE PD (IEEE802.3af)
データレート 10GBase-T
規格 SDVoE
HDCP HDCP 2.3
伝送信号 映像、音声、RS-232、イーサネット、CEC
カラースペース RGB, YCbCr
映像遅延 0フレーム（5ライン/8ms以下）
最大解像度
  • 4096x2160@60Hz（4:4:4）または
  • 3840x2160@60Hz（4:4:4）
音声フォーマット
  • 8 channel PCM
  • Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos
  • DTS, DTS-HD Master Audio 7.1, WMA Pro
映像音声出力 HDMI出力
コネクタ 1× HDMI Type-A
フォーマット HDMI 2.0, HDMI 1.4, DVI 1.0
最大解像度
  • 4096x2160@60Hz（4:4:4）または
  • 3840x2160@60Hz（4:4:4）
音声フォーマット
  • 8 channel PCM
  • Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos
  • DTS, DTS-HD Master Audio 7.1, WMA Pro
Dante/AES67出力
コネクタ 1x RJ-45
音声フォーマット 2ch ステレオ Dante® / AES67
サンプリングレート 44.1 / 48 / 88.2 / 96 kHz
制御 イーサネット
コネクタ 2× RJ-45
データレート 1GBase-T、全二重、自動検出機能付き
PoE 非対応
RS-232
コネクタ 3-pole Phoenix
ボーレート 9600 - 115200
データビット 8
USB USB-A（デバイス用） 6× USB Type-A（USB 2.0）
一般仕様 DC電源 DCコネクタ（12V DC, 2A）
消費電力 22W
寸法（mm） 138（W）× 151.8（D）× 26（H）
重量 646g
