TPS-PI-1P1 / TPS パワーインジェクター
TPS-PI-1P1は、TPS送受信機間に設置することで48V DCのリモート給電を行うHDBaseT準拠のパワーインジェクターです。映像・音声・制御データをそのまま通過させながら電力のみを追加供給します。
このユニットは一方向のみのリモート給電に対応していますが、隣接する機器に対しては12Vローカル電源出力を使った給電も可能です。インジェクター本体は、付属のACアダプターから電源を供給します。

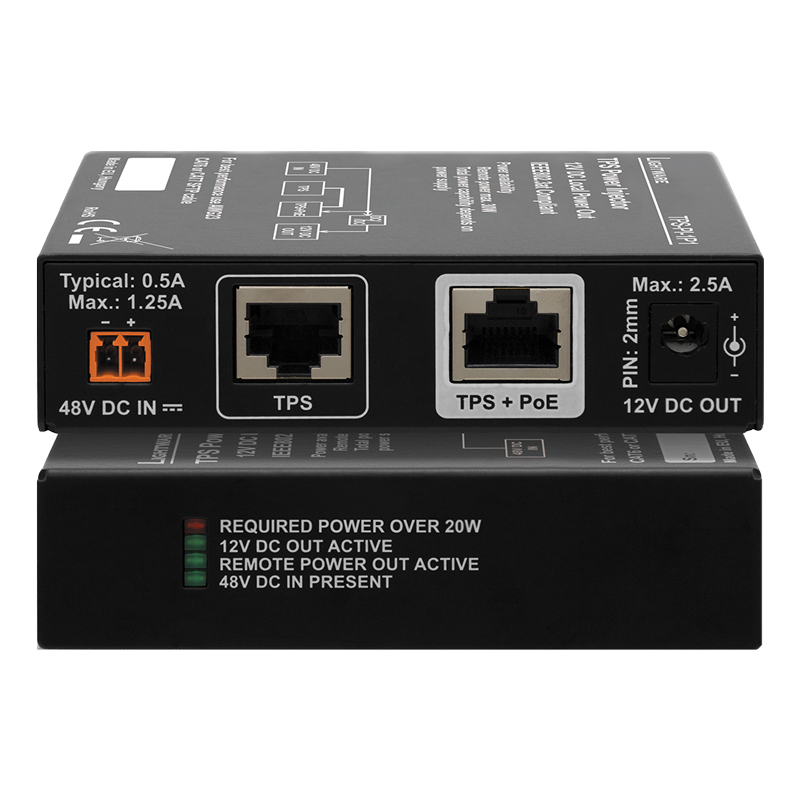

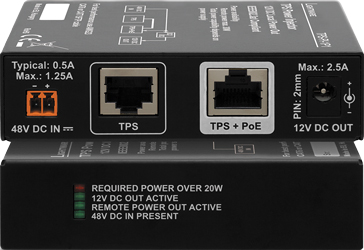

前面パネルには、動作状態やトラブル診断を行うための4つのLEDインジケーターを搭載しています。
- ・Power Overload（過電流警告）
- 12V DC Out Active（12Vローカル出力が有効）
- Remote Power Out Active（リモート給電出力が有効）
- 48V DC In Present（48V入力が接続中）
特長 |
|
接続例

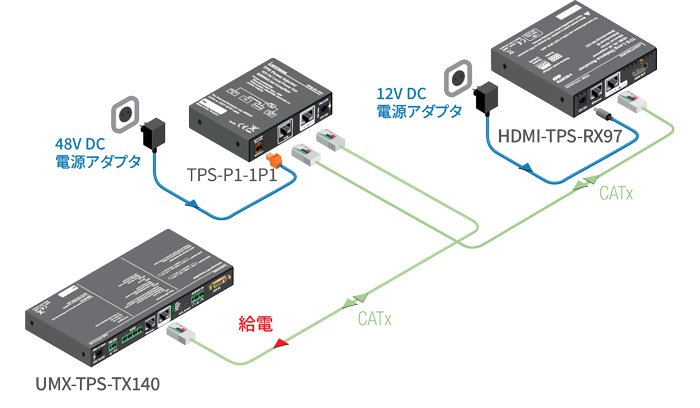

基本接続例

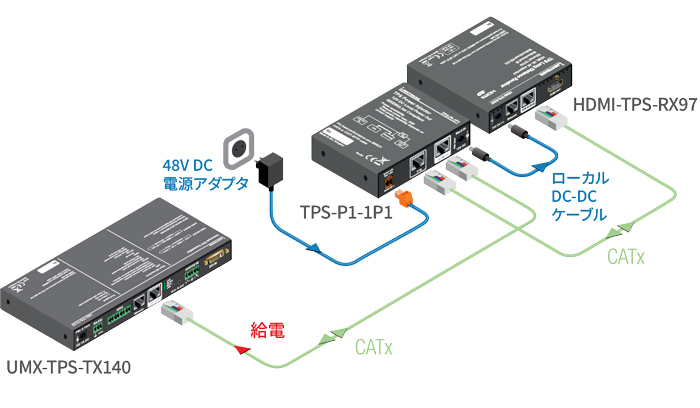

12Vローカル電源出力使用時 接続例
仕様
| TPS＋PoE出力電力 | 最大 30W |
| ローカル電源出力 | 最大 30W（12V / 2.5A） |
| 消費電力 | 通常 4W、最大 8W |
| TPS入力端子 | RJ-45 |
| TPS＋PoE出力端子 | RJ-45 |
| 48V DC電源入力端子 | 2ピン 3.5mm PHOENIX端子 |
| 12V DC電源出力端子 | ロック式DCコネクタ（2.1 / 5.5mm） |
| 寸法（mm） | 100.4（W）×26（H）×67.6（D） |
| 重量 | 224g |
