TPX / OPTX series
HDMI 2.0 SDVoE延長器
SDVoEに基づくTPX/OPTXシリーズは、HDMI 2.0準拠の4K映像、音声、制御信号を超距離延長することができるポイントツーポイント伝送機です。
TPXシリーズはCATケーブル経由で最大100mの伝送に対応し、OPTXシリーズはシングルモードまたはマルチモードファイバー経由で最大10kmの長距離伝送が可能です。
特長 |
|
TPX シリーズ（SDVoE CAT延長器）
- 接続タイプ：ポイントツーポイント
- 必要帯域幅：10G<
- 接続インターフェース：RJ45コネクター付きCATx
- 推奨ケーブル：CAT6a
- 伝送距離：最大100m
OPTX シリーズ（SDVoE 光ファイバー延長器）
- 接続タイプ：ポイントツーポイント
- 必要帯域幅：10G
- 接続インターフェース：光ファイバー（デバイスごとにSFP+モジュールが1つ必要）またはDAC
- 伝送距離：最大10km（SM SFP+モジュール使用時）

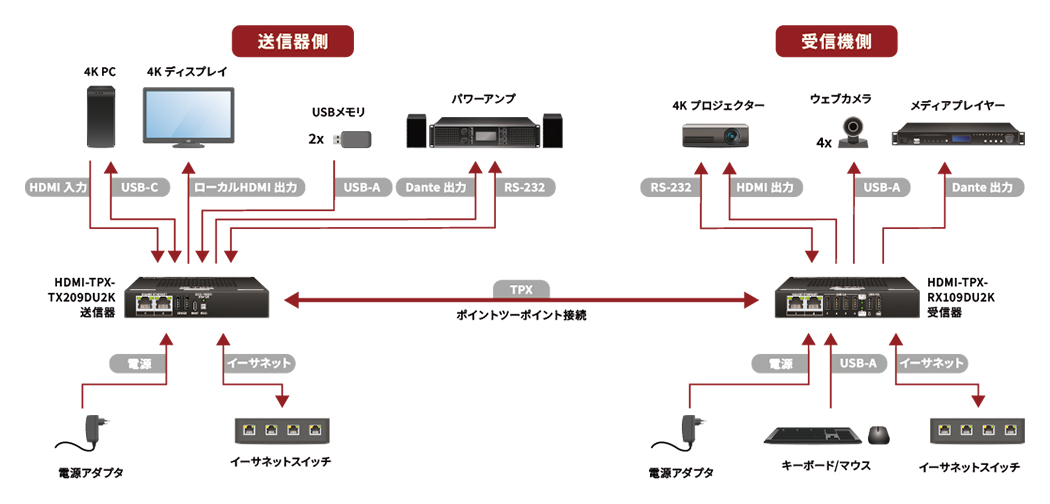

HDMI-TPX 接続例
LINE UP
カテゴリーから製品を選ぶ
HDMI-TPX-TX/RX106(A)│HDMI 2.0 CAT送信器/受信機
HDMI2.0・イーサネット・RS-232・IR信号をシングルCATxケーブルで延長する送信器と受信器です。
送信器：HDMI-TPX-TX106 │ 受信器：HDMI-TPX-RX106 / HDMI-TPX-RX106A（アナログ音声出力対応）
HDMI-TPX-TX/RX107│HDMI 2.0 CAT送信器/受信機
HDMI 2.0・イーサネット・RS-232・IR信号をシングルCATxケーブルで延長する送信器と受信器です。
送信器：HDMI-TPX-TX107 │ 受信器：HDMI-TPX-RX107
HDMI-TPX-RX107A-SR│HDMI 2.0 CAT受信機（スケーリング対応）
HDMI 2.0・イーサネット・RS-232信号をシングルCATxケーブルで延長するスケーリング機能付きの受信器です。
HDMI-TPX-TX/RX209AK│HDMI 2.0 CAT送信器/受信機
HDMI 2.0・イーサネット・RS-232・IR・USB 2.0信号をシングルCATxケーブルで延長する送信器と受信器です。
送信器：HDMI-TPX-TX209AK │ 受信器：HDMI-TPX-RX209AK
HDMI-TPX-TX209/RX109AU2K│HDMI 2.0 CAT送信器/受信機
HDMI 2.0・イーサネット・RS-232・USB 2.0信号をシングルCATxケーブルで延長する送信器と受信器です。
送信器：HDMI-TPX-TX209AU2K │ 受信器：HDMI-TPX-RX109AU2K
HDMI-TPX-RX107AU2K-SR│HDMI 2.0 CAT受信機（スケーリング対応）
HDMI 2.0・イーサネット・RS-232・USB 2.0信号をシングルCATxケーブルで延長するスケーリング機能付きの受信器です。
HDMI-TPX-TX/RX107D│HDMI 2.0 CAT送信器/受信機（Dante対応）
HDMI 2.0・イーサネット・RS-232・IR信号をシングルCATxケーブルで延長する送信器と受信器です。
送信器：HDMI-TPX-TX107D │ 受信器：HDMI-TPX-RX107D
HDMI-TPX-TX209/RX109DU2K│HDMI 2.0 CAT送信器/受信機（Dante対応）
HDMI 2.0・イーサネット・RS-232・USB 2.0信号をシングルCATxケーブルで延長する送信器と受信器です。
送信器：HDMI-TPX-TX209DU2K │ 受信器：HDMI-TPX-RX109DU2K
HDMI-OPTX-TX/RX100A│HDMI 2.0 光ファイバー送信器/受信機
HDMI 2.0・イーサネット・RS-232信号をシングルモードまたはマルチモードファイバーで長距離延長する送信器と受信器です。
HDMI-OPTX-TX200/RX100AU2K│HDMI 2.0 光ファイバー送信器/受信機
HDMI 2.0・イーサネット・RS-232・USB 2.0信号をシングルモードまたはマルチモードファイバーで長距離延長する送信器と受信器です。
HDMI-TPX Series（CATx延長器）型番比較
| 項目 | HDMI-TPX-TX/RX106 | HDMI-TPX-TX/RX107 | HDMI-TPX-TX/RX209AK | HDMI-TPX-TX209/RX109AU2K | HDMI-TPX-RX107A-SR | HDMI-TPX-RX107AU2K-SR | HDMI-TPX-TX/RX107D | HDMI-TPX-TX209/RX109DU2K |
|---|---|---|---|---|---|---|---|---|
| HDMI入力（TX側） | ● | ● | ● | ● | - | - | ● | ● |
| HDMIローカル出力（TX側） | - | - | ● | ● | - | - | - | ● |
| HDMI出力（RX側） | 1x | 1x | 2x | 1x | 1x | 1x | 1x | 1x |
| アナログ音声出力 | - ※対応モデルあり |
- | ● | ● | ● | ● | - | - |
| Dante/AES67出力 | - | - | - | - | - | - | ● | ● |
| SDVoEインターフェイス（10G） | CATx | CATx | CATx | CATx | CATx | CATx | CATx | CATx |
| 電源コネクタ | 12V DC入力 | 48V 2極Phoenix | 48V 2極Phoenix | 48V 2極Phoenix | 12V DC入力 | 12V DC入力 | 12V DC入力 | 48V 2極Phoenix |
| リモート給電 | PoC ¹ | PoE PD ² | PoE PD+PSE ³ | PoE PD+PSE ³ | PoE PD ² | PoE PD ² | PoE PD ² | PoE PD+PSE ³ |
| イーサネットポート | 1x | 2x | 2x | 2x | 2x | 2x | 2x | 2x |
| RS-232 | 1x | 1x | 2x | 1x | 1x | 1x | 1x | 1x |
| IR出力 | ● | ● | ● | - | - | - | - | - |
| ホスト用USB mini B-type（TX側） | - | - | ● | - | - | - | - | - |
| ホスト用USB-C （TX側）※USB2.0データのみ |
- | - | - | ● | - | - | - | ● |
| デバイス用USB-A | - | - | x2(RX) | x2(TX) / x6(RX) | - | x6 | - | x2(TX) / x6(RX) |
| スケーリング機能 | - | - | - | - | ● | ● | - | - |
¹ PoC：CATxケーブル経由で12V電源を伝送（※対応機器：HDMI-TPX-TX106 / TX106A / RX106でのみ使用可） ² PoE PD：PoEスイッチまたはPoE対応エクステンダー（PoE PSE ユニット）からCATxケーブル経由で受電 ³ PoE PD+PSE：受電/給電の両方に対応し、CATxケーブル経由で双方向の電源供給
HDMI-OPTX Series（光ファイバー延長器）型番比較
| 項目 | HDMI-OPTX-TX/RX100A | HDMI-OPTX-TX200/RX100AU2K |
|---|---|---|
| HDMI入力（TX） | ● | ● |
| ローカルHDMI出力（TX） | - | ● |
| HDMI出力（RX） | 1x | 1x |
| アナログオーディオ出力 | ● | ● |
| SDVoEインターフェイス（10G） | 光ファイバー | 光ファイバー |
| 電源コネクタ | 12V DC入力 | 12V DC入力 |
| リモート給電 | - | - |
| イーサネットポート | 2x | 2x |
| RS-232 | 1x | 1x |
| IR出力 | - | - |
| ホスト用USB-C（USB2.0データのみ） | - | ●（TX） |
| デバイス用USB-A | - | x2(TX) / x6(RX) |
| スケーリング機能 | - | - |
