HDMI-TPX-TX/RX106 / HDMI2.0 送信器/受信機

HDMI-TPX-TX106（送信器）およびHDMI-TPX-RX106（受信機）は、1本のCATxケーブルでHDMI 2.0準拠の4Kビデオ、オーディオ、コントロール信号を最大100m延長することができるポイントツーポイント伝送機です。高解像度ビデオを長距離伝送するだけでなく、ギガビットイーサネット、双方向RS-232、IRコマンドインジェクション（出力のみ）、PoCリモート電源の送受信など、さまざまな接続規格に対応しています。

入力HDMIストリームからステレオアナログオーディオ出力への変換DACを搭載しているHDMI-TPX-TX106A（送信器）モデルは、ローカルオーディオレシーバーへオーディオ供給が可能です。

特長	1本のCATxケーブルでHDMI 2.0、オーディオ、イーサネット、IR、RS-232を最大100m延長可能 4K UHD @60Hz RGB 4:4:4（最大18Gbps）フォーマット対応 双方向PoCリモート給電 HDRおよび低遅延Dolby Vision対応 HDCP 2.3およびEDID管理機能

仕様

HDMI-TPX-TX106 / HDMI-TPX-TX106A（送信器）

HDMI入力	コネクタ	1x HDMI type-A
	フォーマット	HDMI 2.0, HDMI 1.4, DVI 1.0
	HDCP	HDCP 2.3
	カラースペース	RGB, YCbCr
	最大解像度	4096x2160@60Hz（4:4:4）
	オーディオ	8 channel PCM Dolby TrueHD DTS-HD Master Audio 7.1
TPX出力	コネクタ	1× RJ45
	PoE	12V リモート給電
	データレート	10GBase-T
	規格	SDVoE AVX
	HDCP	HDCP 2.3
	伝送信号	ビデオ、オーディオ、RS-232、IR、イーサネット、CEC
	カラースペース	RGB, YCbCr
	映像遅延	0フレーム（5ライン/8ms以下）
	最大解像度	4096x2160@60Hz（4:4:4）
	オーディオ	8 channel PCM Dolby TrueHD DTS-HD Master Audio 7.1
アナログオーディオ出力 （HDMI-TPX-TX106Aのみ）	コネクタ	5-pole Phoenix
	フォーマット	2ch PCM
	サンプリング周波数	48 kHz
	信号伝送	バランス
制御	イーサネット
	コネクタ	1× RJ-45
	データレート	1GBase-T、全二重、自動検出機能付き
	PoE	非対応
	RS-232
	コネクタ	3-pole Phoenix
	デフォルト設定	9600 BAUD, 8N1
	IR出力
	コネクタ	3.5mm TRS
一般仕様	DC電源	DCコネクタ（12V DC, 2A）
	消費電力	7 W（リモート給電なしの場合：16 W）
	寸法（mm）	100.4（W）× 131.9（D）× 26（H）
	重量	476 g

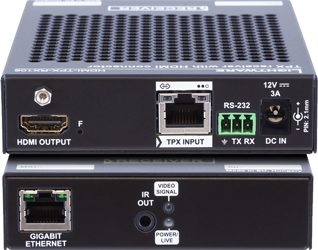

HDMI-TPX-RX106（受信器）

TPX入力	コネクタ	1× RJ45
	PoE	12V リモート給電
	データレート	10GBase-T
	規格	SDVoE AVX
	HDCP	HDCP 2.3
	伝送信号	ビデオ、オーディオ、RS-232、IR、イーサネット、CEC
	カラースペース	RGB, YCbCr
	最大解像度	4096x2160@60Hz（4:4:4）
	オーディオ	8 channel PCM Dolby TrueHD DTS-HD Master Audio 7.1
HDMI出力	コネクタ	1x HDMI type-A
	フォーマット	HDMI 2.0, HDMI 1.4, DVI 1.0
	HDCP	HDCP 2.3
	カラースペース	RGB, YCbCr
	最大解像度	4096x2160@60Hz（4:4:4）
	オーディオ	8 channel PCM Dolby TrueHD DTS-HD Master Audio 7.1
制御	イーサネット
	コネクタ	1× RJ-45
	データレート	1GBase-T、全二重、自動検出機能付き
	PoE	非対応
	RS-232
	コネクタ	3-pole Phoenix
	デフォルト設定	9600 BAUD, 8N1
	IR出力
	コネクタ	3.5mm TRS
一般仕様	DC電源	DCコネクタ（12V DC, 2A）
	消費電力	7 W（リモート給電なしの場合：16 W）
	寸法（mm）	100.4（W）× 131.9（D）× 26（H）
	重量	476 g
