HDMI-TPX-TX/RX107 / HDMI2.0 送信器/受信機

HDMI-TPX-TX107（送信器）およびHDMI-TPX-RX107（受信機）は、1本のCATxケーブルでHDMI 2.0準拠の4Kビデオ、オーディオ、コントロール信号を最大100m延長することができるポイントツーポイント伝送機です。高解像度ビデオを長距離伝送するだけでなく、ギガビットイーサネット、双方向RS-232、IRコマンドインジェクション（出力のみ）など、さまざまな接続規格に対応しています。

2つのギガビット・イーサネット・ポートからは、イーサネット対応機器を直接ネットワークに接続することができ、プロジェクターやディスプレイなどの外部デバイスを制御する際に非常に便利です。

特長	1本のCATxケーブルでHDMI 2.0、オーディオ、イーサネット、RS-232、IRを最大100m延長可能 4K UHD @60Hz RGB 4:4:4（最大18Gbps）フォーマット対応 CATxケーブルでリモート給電（PoE PD）可能 HDRおよび低遅延Dolby Vision対応 HDCP 2.3およびEDID管理機能

仕様

HDMI-TPX-TX107（送信器）

HDMI入力	コネクタ	1x HDMI type-A
	フォーマット	HDMI 2.0, HDMI 1.4, DVI 1.0
	HDCP	HDCP 2.3
	カラースペース	RGB, YCbCr
	最大解像度	4096x2160@60Hz（4:4:4）
	オーディオ	8 channel PCM Dolby TrueHD DTS-HD Master Audio 7.1
TPX出力	コネクタ	1× RJ45
	PoE	PoE PD (IEEE802.3af)
	データレート	10GBase-T
	規格	SDVoE AVX
	HDCP	HDCP 2.3
	伝送信号	ビデオ、オーディオ、RS-232、IR、イーサネット、CEC
	カラースペース	RGB, YCbCr
	映像遅延	0フレーム（5ライン/8ms以下）
	最大解像度	4096x2160@60Hz（4:4:4）
	オーディオ	8 channel PCM Dolby TrueHD DTS-HD Master Audio 7.1
制御	イーサネット
	コネクタ	2× RJ-45
	データレート	1GBase-T、全二重、自動検出機能付き
	PoE	非対応
	RS-232
	コネクタ	3-pole Phoenix
	デフォルト設定	9600 BAUD, 8N1
	IR出力
	コネクタ	3.5mm TRS
一般仕様	DC電源	2-pole Phoenix（48V DC, 0.8A）
	消費電力	11 W
	寸法（mm）	100.4（W）× 131.9（D）× 26（H）
	重量	476 g

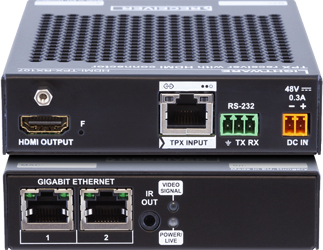

HDMI-TPX-RX107（受信器）

TPX入力	コネクタ	1× RJ45
	PoE	PoE PD (IEEE802.3af)
	データレート	10GBase-T
	規格	SDVoE AVX
	HDCP	HDCP 2.3
	伝送信号	ビデオ、オーディオ、RS-232、IR、イーサネット、CEC
	カラースペース	RGB, YCbCr
	最大解像度	4096x2160@60Hz（4:4:4）
	オーディオ	8 channel PCM Dolby TrueHD DTS-HD Master Audio 7.1
HDMI出力	コネクタ	1x HDMI type-A
	フォーマット	HDMI 2.0, HDMI 1.4, DVI 1.0
	HDCP	HDCP 2.3
	カラースペース	RGB, YCbCr
	最大解像度	4096x2160@60Hz（4:4:4）
	オーディオ	8 channel PCM Dolby TrueHD DTS-HD Master Audio 7.1
制御	イーサネット
	コネクタ	2× RJ-45
	データレート	1GBase-T、全二重、自動検出機能付き
	PoE	非対応
	RS-232
	コネクタ	3-pole Phoenix
	デフォルト設定	9600 BAUD, 8N1
	IR出力
	コネクタ	3.5mm TRS
一般仕様	DC電源	2-pole Phoenix（48V DC, 0.8A）
	消費電力	11 W
	寸法（mm）	100.4（W）× 131.9（D）× 26（H）
	重量	476 g
