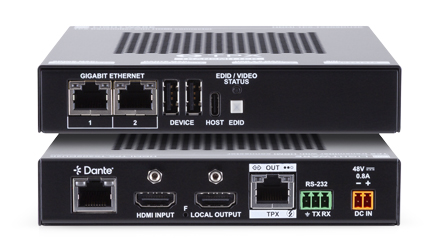

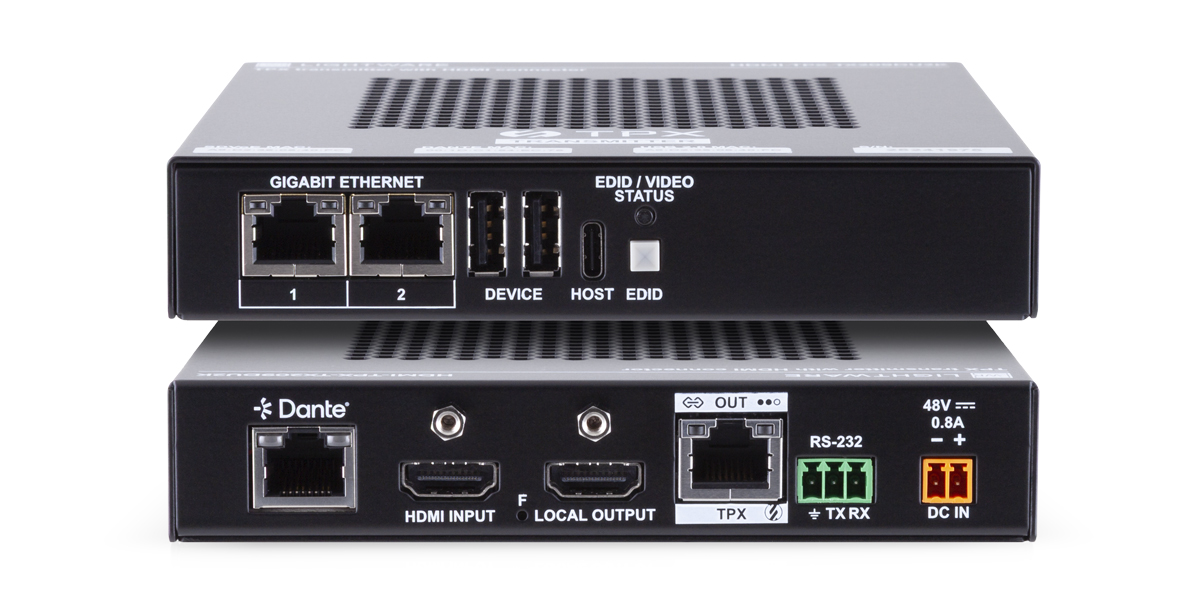

HDMI-TPX-TX209/RX109DU2K / HDMI2.0 CAT送信器/受信機（Dante対応）

SDVoE規格のHDMI-TPX-TX209DU2K（送信器）とHDMI-TPX-RX109DU2K（受信機）は、1本のCATxケーブルでHDMI 2.0・イーサネット・RS-232信号を最大100m延長するポイントツーポイント伝送機です。

特長	HDMI 2.0・イーサネット・RS-232・USB2.0信号伝送 4K UHD @60Hz 4:4:4（最大18Gbps）対応最大延長距離：100m（CAT6A） USB 2.0機器（カメラ、マイク等）の伝送およびUSB-HIDデバイスの双方向USB伝送 HDMI 2ch LPCM音声をディエンベッドし、Dante/AES67ストリームに変換 PoEリモート給電対応 HDR および Low Latency Dolby Vision対応 HDCP 2.3対応 EDIDマネジメント機能 2つのGbEポートからイーサネット対応機器をTPX機器経由で直接ネットワークに接続可能

仕様

HDMI入力/ローカル出力	コネクタ	1x HDMI type-A
	映像信号	HDMI 2.0, DVI 1.0
	HDCP	HDCP 2.3
	カラースペース	RGB, YCbCr
	最大解像度	4096x2160@60Hz（4:4:4）
	音声信号	8ch PCM Dolby TrueHD DTS-HD Master Audio 7.1
TPX出力	コネクタ	1× RJ45
	PoE	PoE PD + PoE PSE (IEEE802.3af)
	データレート	10GBase-T
	規格	SDVoE AVX
	HDCP	HDCP 2.3
	伝送信号	映像、音声、RS-232、IR、イーサネット
	カラースペース	RGB, YCbCr
	映像遅延	0フレーム（5ライン/8ms以下）
	最大解像度	4096×2160@60Hz（4:4:4）
	音声信号	8ch PCM Dolby TrueHD DTS-HD Master Audio 7.1
Dante/AES67出力	コネクタ	1x RJ45
	フォーマット	2ch ステレオ Dante® / AES67
	サンプリング周波数	44.1 / 48 / 88.2 / 96 kHz
USB	USB-C（ホストPC用）	1× USB Type-C（USB 2.0）
USB	USB-A（デバイス用）	2× USB Type-A（USB 2.0）
制御	イーサネット
	コネクタ	2× RJ-45
	データレート	1GBase-T、全二重、自動検出機能付き
	PoE	非対応
	RS-232
	コネクタ	3ピン Phoenix
	デフォルト設定	9600 BAUD, 8N1
一般仕様	DC電源	2ピン Phoenix（48V DC, 0.8A）
	消費電力	22W
	寸法（mm）	138（W）× 151.8（D）× 26（H）
	重量	646g

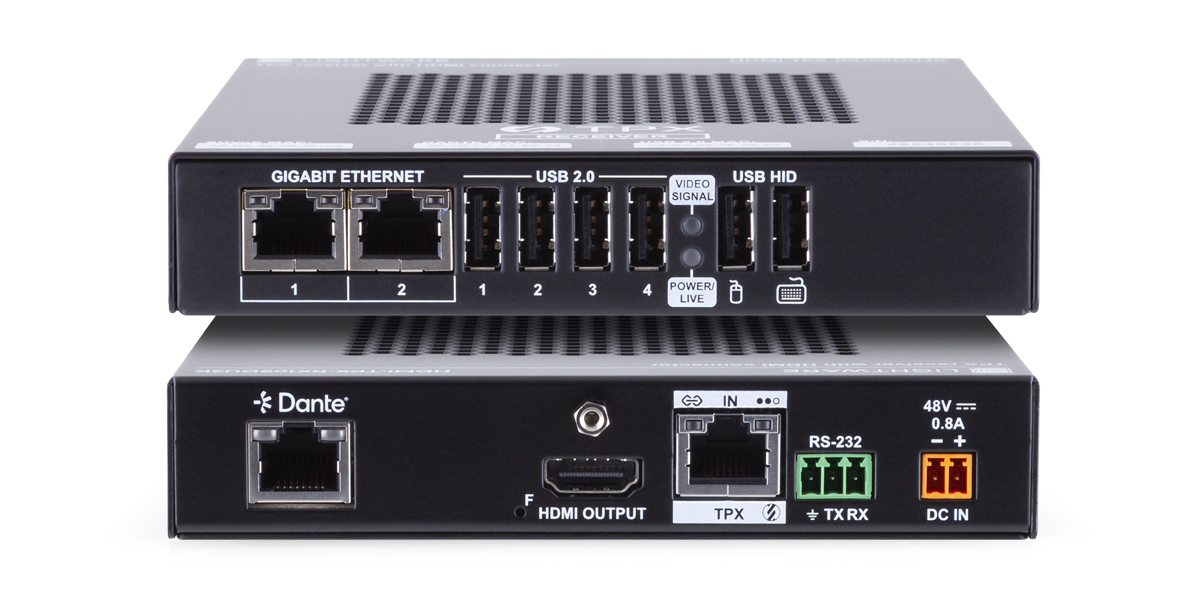

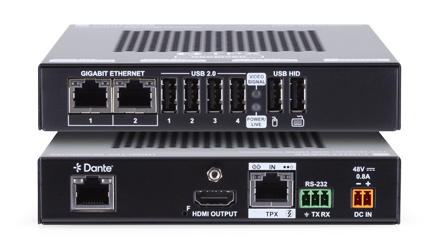

TPX入力	コネクタ	1× RJ45
	PoE	PoE PD + PoE PSE (IEEE802.3af)
	データレート	10GBase-T
	規格	SDVoE AVX
	HDCP	HDCP 2.3
	伝送信号	映像、音声、RS-232、IR、イーサネット
	カラースペース	RGB, YCbCr
	最大解像度	4096x2160@60Hz（4:4:4）
	音声信号	8ch PCM Dolby TrueHD DTS-HD Master Audio 7.1
HDMI出力	コネクタ	1x HDMI type-A
	映像信号	HDMI 2.0, DVI 1.0
	HDCP	HDCP 2.3
	カラースペース	RGB, YCbCr
	最大解像度	4096x2160@60Hz（4:4:4）
	音声信号	8ch PCM Dolby TrueHD DTS-HD Master Audio 7.1
Dante/AES67出力	コネクタ	1x RJ45
	フォーマット	2ch ステレオ Dante® / AES67
	サンプリング周波数	44.1 / 48 / 88.2 / 96 kHz
USB	USB-A（デバイス用）	6× USB Type-A（USB 2.0）
制御	イーサネット
	コネクタ	2× RJ-45
	データレート	1GBase-T、全二重、自動検出機能付き
	PoE	非対応
	RS-232
	コネクタ	3-pole Phoenix
	デフォルト設定	9600 BAUD, 8N1
一般仕様	DC電源	2ピン Phoenix（DC48V, 0.8A）
	消費電力	22W
	寸法（mm）	138（W）× 151.8（D）× 26（H）
	重量	646g
