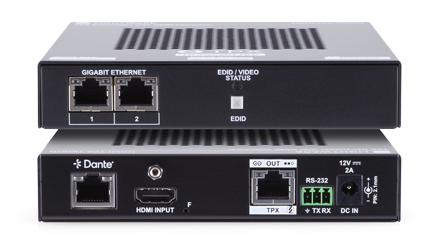

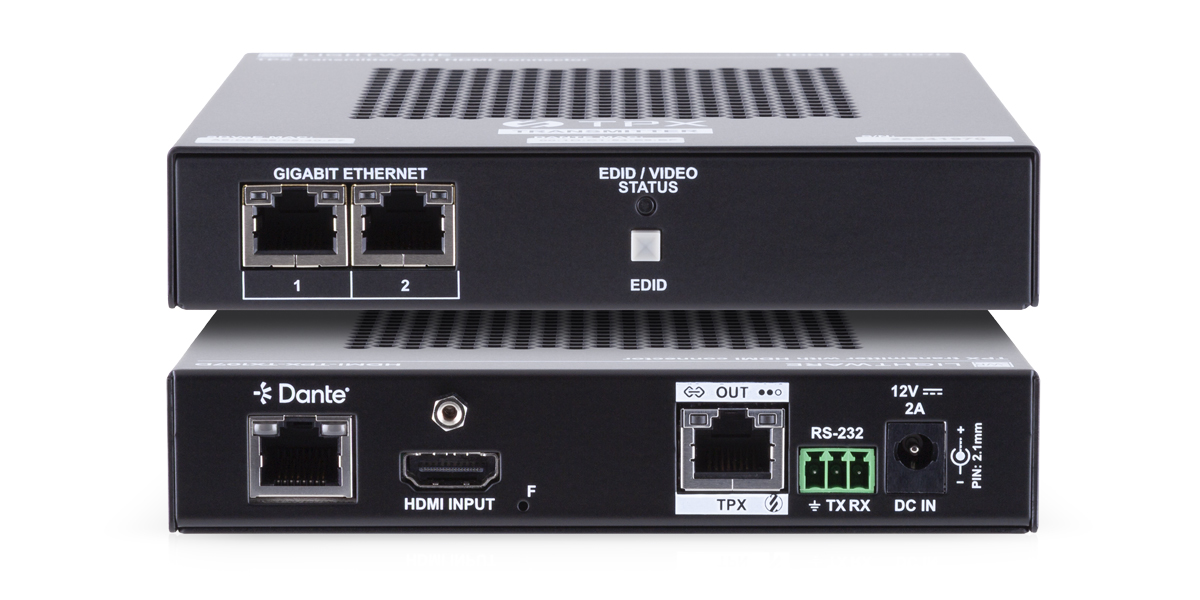

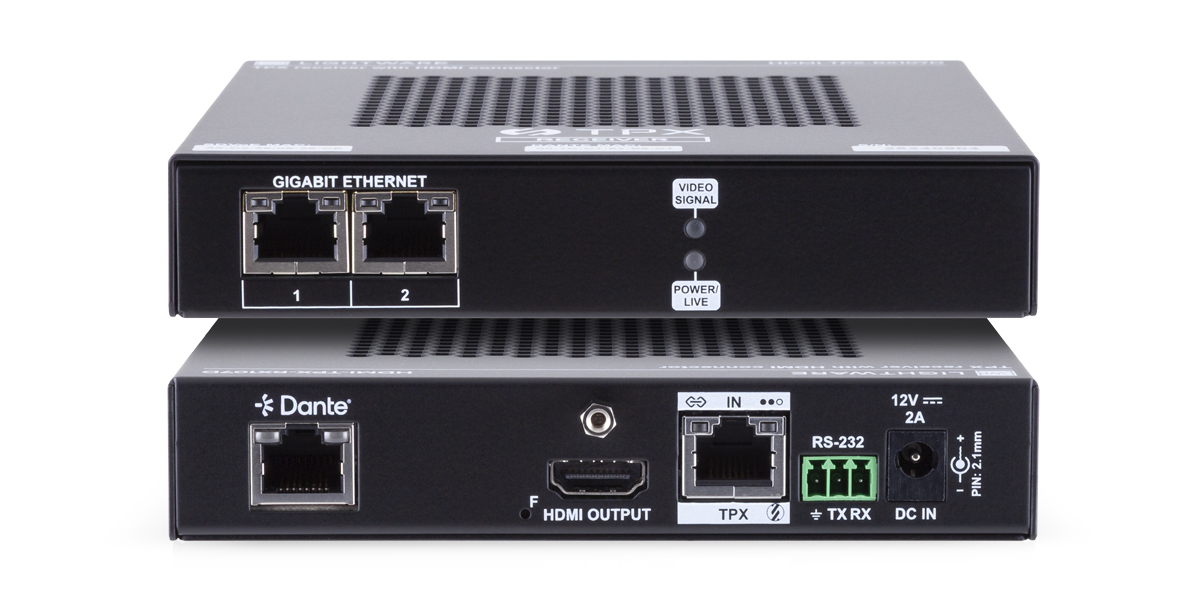

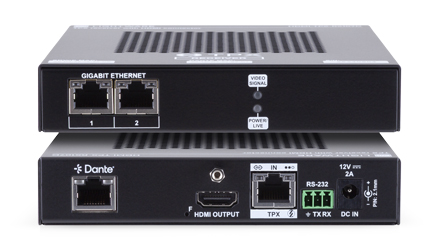

HDMI-TPX-TX/RX107D / HDMI2.0 CAT送信器/受信機（Dante対応）

SDVoE規格のHDMI-TPX-TX107（送信器）およびHDMI-TPX-RX107（受信機）は、1本のCATxケーブルでHDMI 2.0・イーサネット・RS-232信号を最大100m延長するポイントツーポイント伝送機です。

特長	HDMI 2.0・イーサネット・RS-232信号を延長 4K UHD @60Hz 4:4:4（最大18Gbps）対応最大延長距離：100m（CAT6A） HDMI 2ch LPCM音声をディエンベッドし、Dante/AES67ストリームに変換 PoEリモート給電対応 HDR および Low Latency Dolby Vision対応 HDCP 2.3対応 EDIDマネジメント機能 2つのGbEポートからイーサネット対応機器をTPX機器経由で直接ネットワークに接続可能

仕様

HDMI入力	コネクタ	1x HDMI type-A
	映像信号	HDMI 2.0, DVI 1.0
	HDCP	HDCP 2.3
	カラースペース	RGB, YCbCr
	最大解像度	4096x2160@60Hz（4:4:4）
	音声信号	8ch PCM Dolby TrueHD DTS-HD Master Audio 7.1
TPX出力	コネクタ	1× RJ45
	PoE	PoE PD (IEEE802.3af)
	データレート	10GBase-T
	規格	SDVoE AVX
	HDCP	HDCP 2.3
	伝送信号	映像、音声、RS-232、IR、イーサネット、CEC
	カラースペース	RGB, YCbCr
	映像遅延	0フレーム（5ライン/8ms以下）
	最大解像度	4096x2160@60Hz（4:4:4）
	音声信号	8ch PCM Dolby TrueHD DTS-HD Master Audio 7.1
Dante/AES67出力	コネクタ	1x RJ45
	フォーマット	2ch ステレオ Dante® / AES67
	サンプリング周波数	44.1 / 48 / 88.2 / 96 kHz
制御	イーサネット
	コネクタ	2× RJ-45
	データレート	1GBase-T、全二重、自動検出機能付き
	PoE	非対応
	RS-232
	コネクタ	3ピン Phoenix
	デフォルト設定	9600 BAUD, 8N1
一般仕様	DC電源	DCコネクタ（DC12V, 2A）
	消費電力	22W
	寸法（mm）	138（W）×151.8（D）×26（H）
	重量	646g

TPX入力	コネクタ	1× RJ45
	PoE	PoE PD (IEEE802.3af)
	データレート	10GBase-T
	規格	SDVoE AVX
	HDCP	HDCP 2.3
	伝送信号	映像、音声、RS-232、IR、イーサネット、CEC
	カラースペース	RGB, YCbCr
	最大解像度	4096x2160@60Hz（4:4:4）
	音声信号	8ch PCM Dolby TrueHD DTS-HD Master Audio 7.1
HDMI出力	コネクタ	1x HDMI type-A
	フォーマット	HDMI 2.0, DVI 1.0
	HDCP	HDCP 2.3
	カラースペース	RGB, YCbCr
	最大解像度	4096x2160@60Hz（4:4:4）
	音声信号	8ch PCM Dolby TrueHD DTS-HD Master Audio 7.1
Dante/AES67出力	コネクタ	1x RJ45
	フォーマット	2ch ステレオ Dante® / AES67
	サンプリング周波数	44.1 / 48 / 88.2 / 96 kHz
制御	イーサネット
	コネクタ	2× RJ-45
	データレート	1GBase-T、全二重、自動検出機能付き
	PoE	非対応
	RS-232
	コネクタ	3ピン Phoenix
	デフォルト設定	9600 BAUD, 8N1
一般仕様	DC電源	DCコネクタ（DC12V, 2A）
	消費電力	22 W
	寸法（mm）	138（W）×151.8（D）×26（H）
	重量	646g
