UBEX Series
UBEXは、非圧縮4K UHD@60Hz 4:4:4信号をマルチストリーミングで延長できる光ファイバースケーリングAV-Over-IPシステムで、10Gイーサネットネットワークで使用するように設計されています。UBEXは、0.01ms以下の超低遅延で動作し、シームレスなスイッチングを実現します。10Gbps SFP+光モジュールを搭載しており、現場での交換が可能です。UBEXは、1つの10Gリンクで2つのビデオ信号を最小限の圧縮で伝送でき、20G構成では非圧縮で4K@60Hz 4:4:4ビデオを2つのリンクで転送できます。UBEXは、1台で2x HDMI 2.0ビデオポートを備えているため、デュアルスクリーンアプリケーションにも適しています。
特長 |
|
エクステンダーモード
トランスミッターとレシーバー間、または2つのトランシーバーデバイス間のポイントツーポイント接続によって構成。
マトリックスモード
複数のトランスミッター、レシーバー、トランシーバーと、AVネットワークを制御するマトリックスマネジメントユニット（MMU）によって構成される仮想AVマトリックス。
マルチビュー機能
マルチビューモードのUBEXレシーバーは、ネットワークから5つのビデオストリームを受信（マトリックスモード時）し、2つの出力映像を作成することができます。出力映像は、画面2分割やピクチャー・イン・ピクチャー（PIP）オプションを含め、自由に配置することができます。各チャンネルでレターボックス化が可能で、Fit、Stretch、またはCenterオプションを使用して、映像を指定されたフレームに収めることができます。また、アルファレイヤーを介した外部コントローラーによるイメージトランジションのフェード設定が可能です。

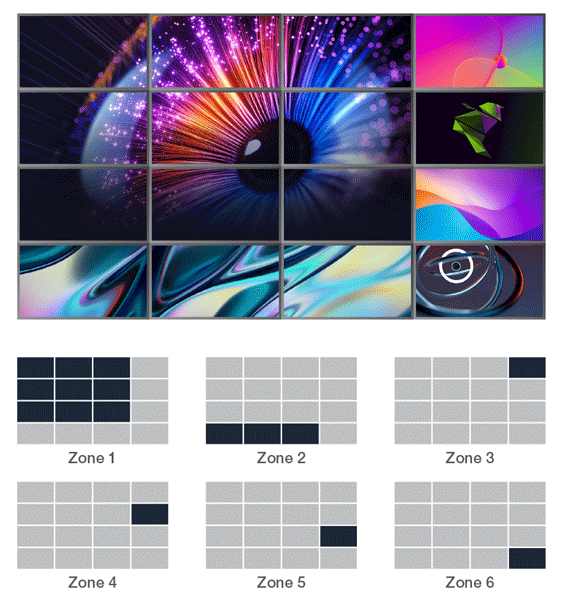

ビデオウォールのカスタマイズ
最大8×4（列×行）のディスプレイデバイスに対応。

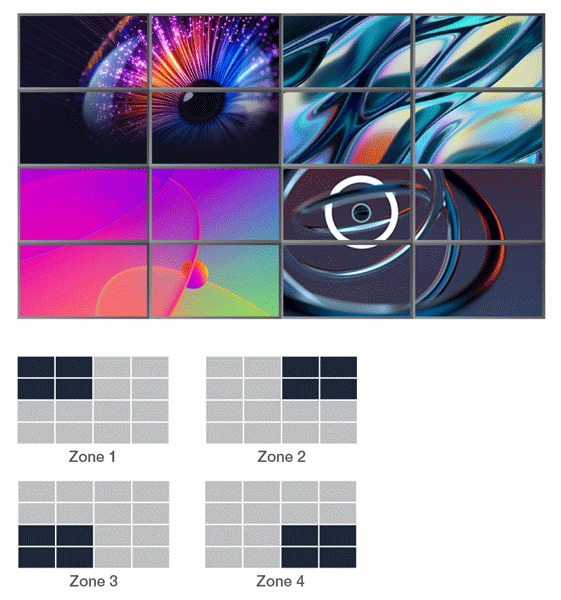

同じビデオウォールでも異なるレイアウト作成が可能

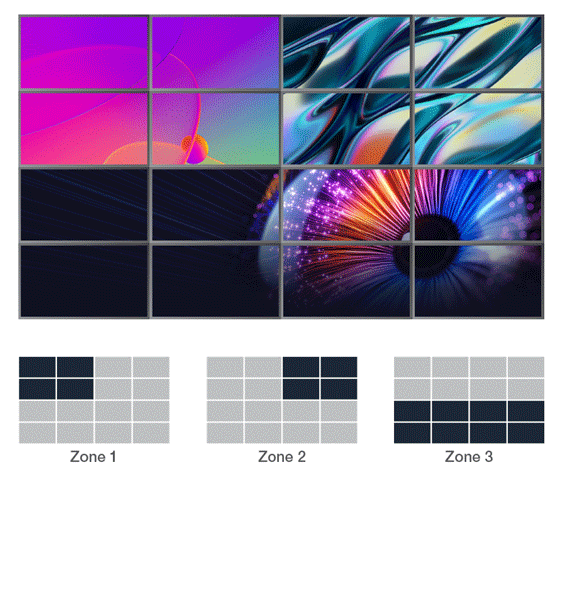

ビデオウォール内にゾーンを作成可能
レシーバーとトランシーバーの両方のモードで動作
LDCソフトウェアのGUIにより、操作が簡単
ディスプレイのベゼル補正やギャップ補正を簡単に設定可能
LINE UP
UBEX-Pro20-HDMI-F100│10G ネットワーク非圧縮AV-over-IPシステム
UBEXシリーズの中で最もコストパフォーマンスに優れたモデル。
UBEX-Pro20-HDMI-F110│10G ネットワーク非圧縮AV-over-IPシステム
Fタイプのベーシックモデル。
UBEX-Pro20-HDMI-F120│10G ネットワーク非圧縮AV-over-IPシステム
Fタイプの上位モデル。USB-HID（KVM）延長機能などをサポート。
UBEX-Pro20-HDMI-F130│10G ネットワーク非圧縮AV-over-IPシステム
Fタイプの最上位モデル。USB-HID（KVM）延長機能に加えてUSB2.0をサポート。
UBEX-Pro20-HDMI-R100│10G ネットワーク非圧縮AV-over-IPシステム
レンタル・ステージングマーケット向けの筐体強度が高いモデル。
| 機能 | UBEX-Pro20-HDMI-F100 | UBEX-Pro20-HDMI-F110 | UBEX-Pro20-HDMI-F120 | UBEX-Pro20-HDMI-F130 |
|---|---|---|---|---|
| リンク | 20G | 20G | 20G | 20G |
| 光モジュール | ● | ● | ● | ● |
| 映像 | HDMI 2.0 | HDMI 2.0 | HDMI 2.0 | HDMI 2.0 |
| 映像入力数 | 2 | 2 | 2 | 2 |
| 映像出力数 | 2 | 2 | 2 | 2 |
| USB HID（KVM） | - | - | ● USB-Bホスト接続 |
● USB-Cホスト接続 |
| フルUSB 2.0 | - | - | - | ● |
| バランスステレオアナログオーディオI/Oポート | - | ● | ● | ● |
| IR I/O ＆ RS232 制御ポート | - | ● | ● | ● （RS232のみ） |
| 1Gbpsイーサネット | ● | ● | ● | ● |
| ファイバー数（W/標準 SFP+） | 4 | 4 | 4 | 4 |
| ファイバー数（W/BIDI SFP+） | 2 | 2 | 2 | 2 |
| オーディオエンベディング/ディエンベディング | - | ● | ● | ● |
