UCX-2x2-H60 / ユニバーサルマトリックススイッチャー

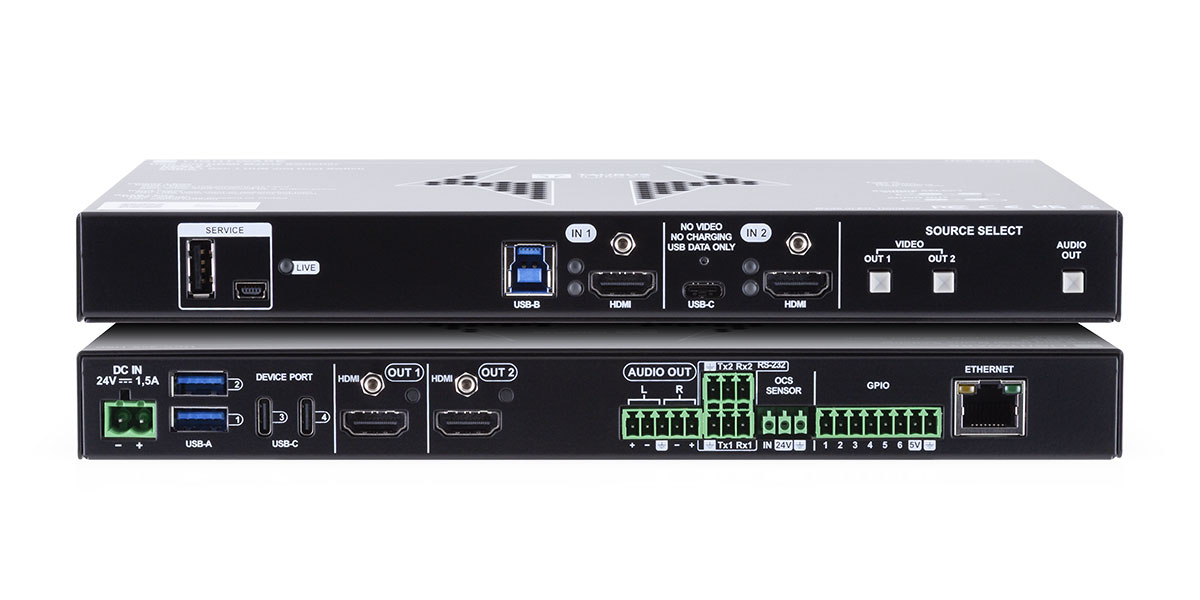

Lightware UCX-2x2-H60

UCX-2x2-H60は、最大2台のホストPCを切り替えて使用できる会議室向けユニバーサルスイッチャーです。会議参加者はBYODデバイスから、普段お使いのWeb会議プラットフォームをそのまま利用しながら、ディスプレイ、カメラ、USB周辺機器などの会議室常設設備を一括して活用できます。

HDMI+USB-B入力x1系統、HDMI+USB-C(データのみ)入力x1系統、HDMI出力x2系統を搭載。USB 3.1 Gen1による最大5Gbpsの高速データ転送と、最大4K@60Hz(4:4:4)の高解像度映像をサポートしています。

特長

  • 4K UHD @60Hz 4:4:4(最大18Gbps)対応

  • 5K(5120×2160)21:9 ウルトラワイド対応

  • 最大4台のUSB周辺機器接続(2x USB-A / 2x USB-C)対応

  • 複数のUSBホストおよびUSBデバイス用の独立したUSB 3.1ホストスイッチングレイヤー

  • TCP/IP、GPIO、シリアル、人感センサー、CECによる室内機器制御

  • 内蔵LARAによるルームオートメーション機能

  • ディエンベッドしたオーディオをアナログで出力

  • リモートシステムログ(Syslog)対応

仕様

映像 解像度 最大 UHD / 4K@60Hz 4:4:4
5K解像度 5120×2160(HDMI 2.0)30Hz 4:4:4 / 60Hz 4:2:0
信号 HDMI 2.0、HDMI 1.x、DVI
最大データレート 18 Gbps
最大ピクセルクロック 597 MHz
HDCP HDCP 1.x、HDCP 2.2
入力コネクタ 2x HDMI Type-A(スクリューロック対応)
出力コネクタ 2x HDMI Type-A(スクリューロック対応)
音声 音声モード パススルーとアナログディエンベッドを同時サポート
パススルー対応フォーマット HDMI 2.0 の全オーディオフォーマット
ディエンベッド対応フォーマット LPCM(最大 2ch、192kHz、24bit)
制御 イーサネット 制御用 1x 1000Base-T(RJ-45)
コネクタ RJ-45(メス)
データレート 1GbE
RS-232 コネクタ 2x 3極 Phoenix
ボーレート 9600 ~ 115200 baud
設定 パリティ:none/odd/even
ストップビット:1 or 2
USB コネクタ 1× mini USB-B(サービス用)
1× USB-A(将来拡張用)
1× USB-B(ホストPC接続用)
1× USB-C(ホストPC接続用)
2x USB-A(USB周辺機器用)
2x USB-C(USB周辺機器用)
人感センサー(OCS) コネクタ 3極 Phoenix
GPIO コネクタ 8極 Phoenix
一般 電源 外部ACアダプター(160W)
最大消費電力 13.3 W
寸法(mm) 246(W)× 26(H)× 140.3(D)
重量 898g
