SDVoEベース 10G AV-over-IP エコシステム
LIGHTWARE TPNシリーズ
SDVoE（Software Defined Video over Ethernet）は、10Gネットワーク上で、高品質な4K映像・音声・制御信号を低遅延で伝送できるAV-over-IP規格です。SDVoEシステムは、HDBaseTシステムと比べて使用する機器が少なく、既存のイーサネット機器も活用できるため、システム規模が大きくなるほどコストメリットが高まります。SDVoEによるシステム設計では、HDBaseT構成と比較してシステムコストを約30～50％削減することが可能です。
LightwareのTPNエコシステムは、SDVoEベースの10G AV-over-IPプラットフォームです。Taurus TPN、HDMI-TPN/OPTN各エンドポイントを統合し、MMU管理ユニットによってシステム全体の検出・設定・映像切替を一元管理します。さらにUSB信号やKVM機能もネットワーク上で共有できるため、BYOM会議やマルチルーム環境にも柔軟に対応します。
SDVoEベースTPNシステムの主な特長
超低遅延伝送
0.1ms以下のエンドツーエンド超低遅延伝送
非圧縮4K60 4:4:4伝送
4K60 4:4:4 HDRまで非圧縮またはロスレス圧縮で伝送可能
MMUによる集中管理
システム全体の設定・監視・制御を単一画面で実行
シームレスなマトリクス切替
ブラックアウトのないフレーム単位での正確な映像切替
独立したネットワーク構成
AV系と制御系を分離し、高い信頼性を確保
高い拡張性
入力・出力の制限なしに大規模システムも簡単に構築可能
高い相互運用性
共通APIによりSDVoEに準拠した製品間での相互運用やサードパーティによるシステム制御や自動化も可能
USB / KVM over IP
映像・音声・USB・制御信号（RS-232/IR）を同時伝送
光ファイバー / CAT両対応
SFP+およびCATによる柔軟なネットワーク構成
Danteオーディオ統合
HDMI音声をDanteストリームとして分離可能
高いセキュリティ性
アクセス権限管理と設定保護による高い安全性
TPN 製品ファミリー
Taurus TPNシリーズ
USB-Cベースの会議空間をAV-over-IP化。4K映像・音声・USB・Ethernet・最大100W給電を1本化し、BYOM環境をシンプルに構築。
MMUでAVoIPシステムを集中管理
TPN-MMU-X100-20 マトリックスマネジメントユニット
MMU（マトリックスマネジメントユニット）は、SDVoEネットワーク上のすべてのエンドポイントおよびスイッチを自動検出し、監視・設定・ルーティング・制御を一元管理できる統合プラットフォームです。トポロジー表示や映像ルーティングも含め、単一インターフェースでシステム全体を監視・操作できます。

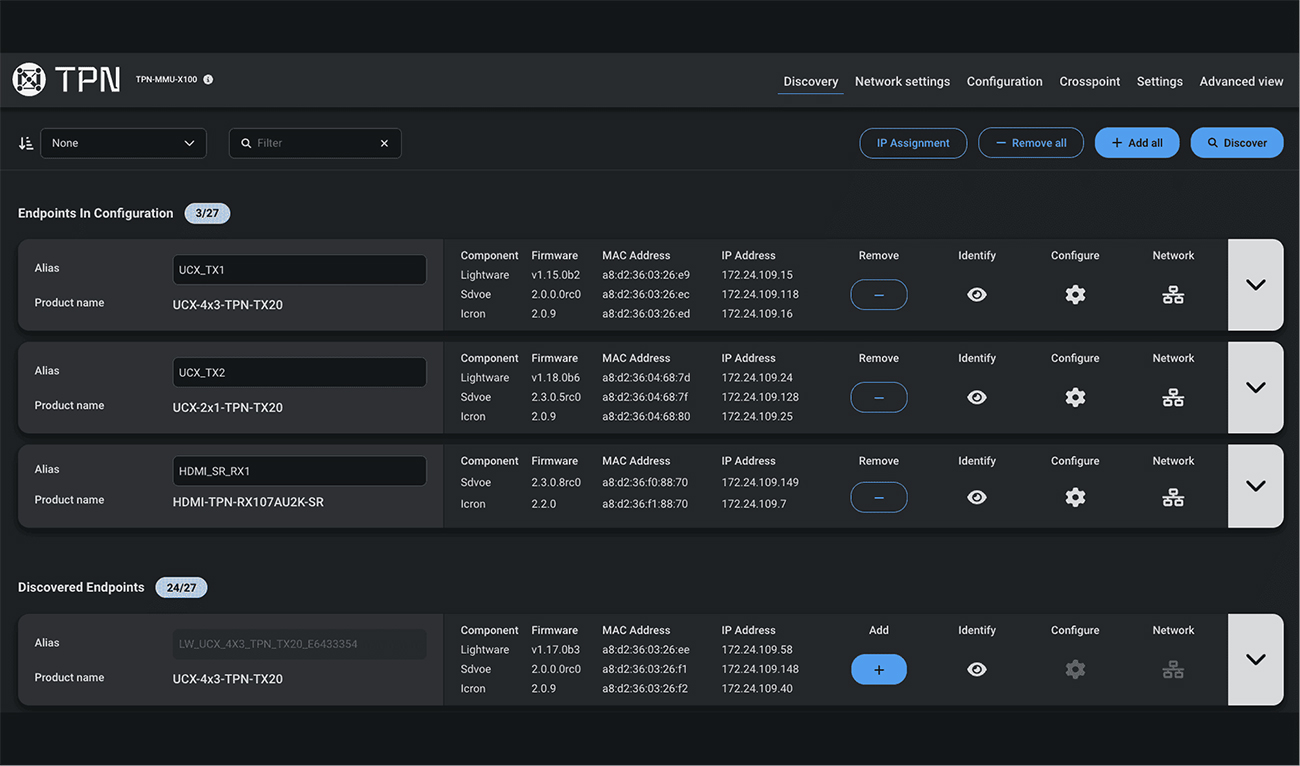

01 FIND
すべてのエンドポイントを自動検出
10G SDVoEネットワーク上のTPNデバイスを自動検出し、送信機・受信機・スイッチを含むトポロジーマップを生成します。IPアドレス、MACアドレス、エイリアス、ファームウェア、ステータス情報を一元表示し、導入・管理・トラブル対応を効率化します。

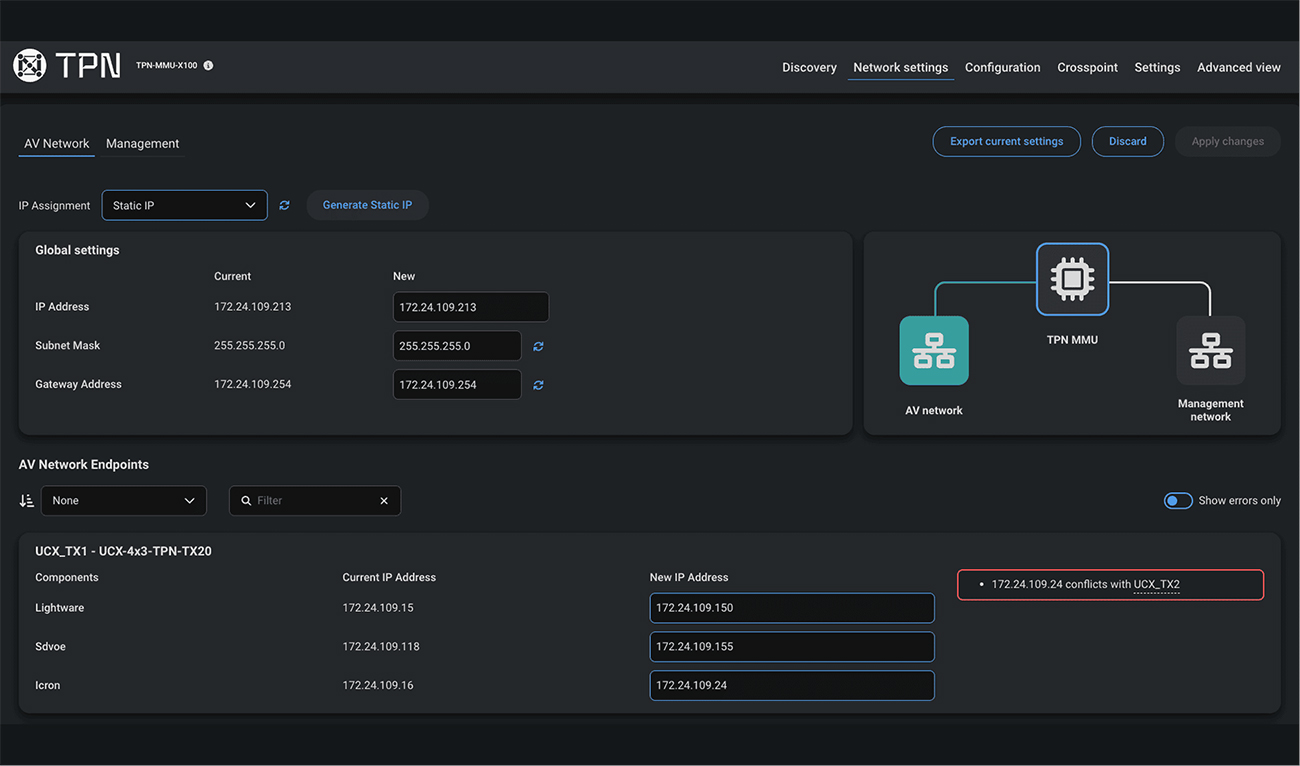

02 PREPARE
シンプルで確実なシステム構築
専用インターフェースから、ネットワーク/映像/シリアル設定を集中管理。AVネットワークと管理ネットワークを分離し、安全で安定したシステム構築を実現します。DHCP/固定IPの切り替えも簡単で、IP競合やサブネット不整合を検出する機能により構成ミスを防止します。

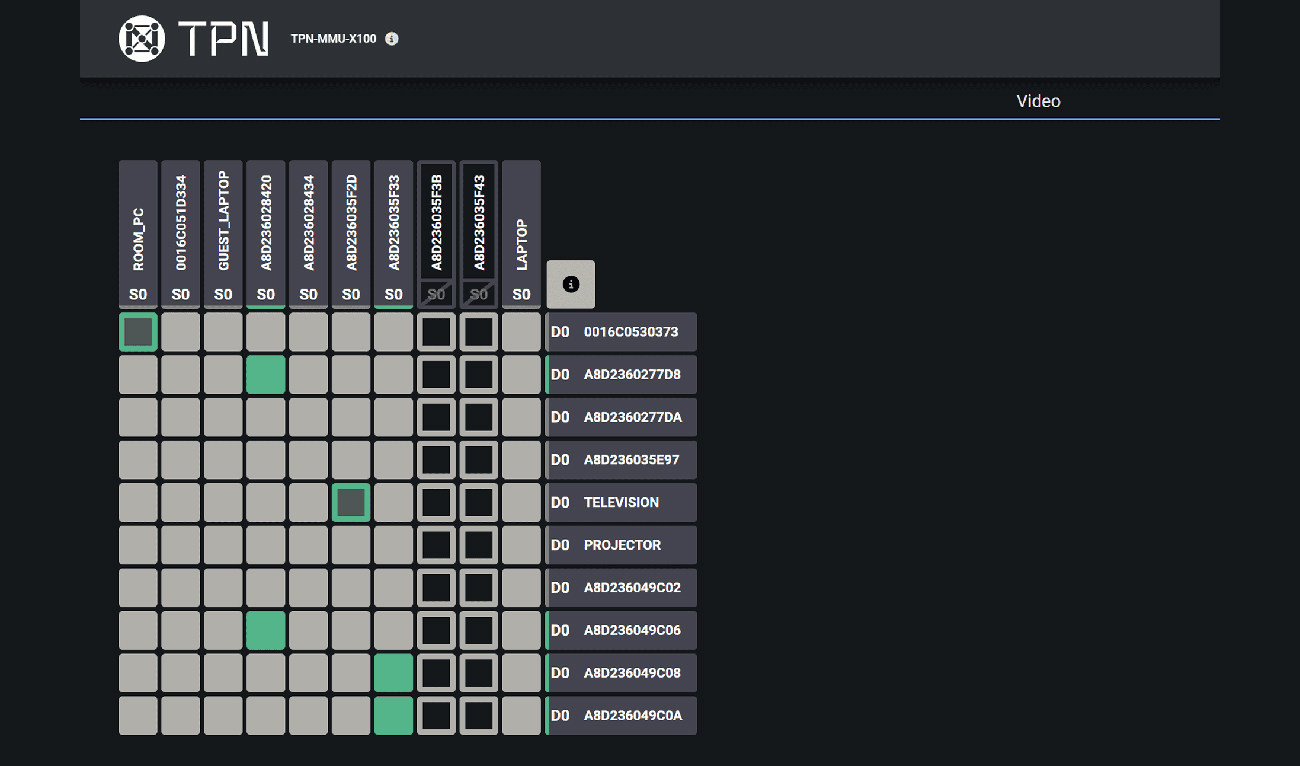

03 OPERATE
集中ルーティング、監視、API連携
単一のMMUインターフェースから、ルーティング制御、システム監視、USB管理が可能。閲覧専用のオペレータービューや、LW3およびSDVoE APIアクセスに対応し、外部制御との連携や自動化にも柔軟に対応します。リアルタイム診断・ログ機能を搭載し、変更内容は即座に反映されます。
アプリケーション例
キャンパス・複数棟対応 ハイブリッド学習環境
TPN（CAT）とOPTN（光ファイバー）を組み合わせ、10G SDVoEネットワークとMMUにより、複数教室・複数棟を統合したAV基盤を構築します。接続方式や距離に関係なく、すべてのエンドポイントをMMUで統合管理し、システム全体を単一UIで可視化・制御可能です。
リアルタイムAV配信
非圧縮または超低遅延の4K60映像を、フレーム単位で正確にスイッチング。複数教室間でも違和感のないリアルタイム配信を実現。
ネットワーク上でのBYOM / KVM
USB信号は映像と連動してルーティングされ、デバイス共有やBYOM運用を実現。教室をまたいだ柔軟なコラボレーション環境を構築。
短期間で導入、柔軟に拡張
自動検出と一括設定により、導入工数を削減しスピーディに構築。さらに共通アーキテクチャにより、単一教室からキャンパス全体へシームレスに拡張可能。
複雑なAVシステムを、シンプルに。SIのためのTPN MMU
| IT / AVインテグレーターが直面する課題 | Lightware TPN MMUによる解決 |
|---|---|
|
|
|
|
|
|
|
|
|
|
よくあるご質問（FAQ）
Q.TPN（CAT伝送器）とOPTN（光ファイバー伝送器）は同一システムで混在できますか？
はい、可能です。TPNとOPTNは、同一の10Gネットワーク上であれば自由に混在構成が可能です。用途や距離に応じて柔軟なシステム設計が行えます。
Q.外部のSDVoE管理ソフトやスイッチのCLI設定は必要ですか？
いいえ、必要ありません。MMUでデバイス検出・設定・ルーティングをすべて実行するため、外部ソフトやCLI操作なしでシステム構築・運用が可能です。
Q.USB（BYOM/KVM）のネットワーク伝送は安定していますか？
はい、非常に高い信頼性を確保しています。USBはAVストリームと同期して伝送されるため、低遅延かつ安定したBYOM/KVM運用を実現します。
Q.MMUが停止した場合、システムはどうなりますか？
既存のルーティングはそのまま維持されます。ただし、新規のルーティング変更や設定変更は、MMU復旧後に再開可能となります。
Q.MMUは20エンドポイントまでしか管理できませんか？
20台制限は「TPN-MMU-X100-20」モデルに限った仕様です。MMUはTPN・HDMI-TPN・OPTNを統合管理可能で、2026年には100エンドポイント対応モデルも予定されています。
