HDMI対応モデル

型番 オーディオ入出力 フロントパネルボタン 冗長電源
MX2-4x4-HDMI20-CA ○(出力のみ) - -
MX2-8x4-HDMI20-CA - -
MX2-8x8-HDMI20-CA - -
MX2-8x8-HDMI20-L - -

HDMI / DisplayPort対応モデル

型番 オーディオ入出力 フロントパネルボタン 冗長電源
MX2-8x8-DH-4DPi-A ○(出力のみ) -
MX2-8x8-DH-4DPio-A -
MX2-8x8-DH-8DPi-A -

DisplayPort対応モデル

型番 オーディオ入出力 フロントパネルボタン 冗長電源
MX2-8x8-DH-8DPio-A -

■ DisplayPortに関する制限事項

本マトリックスは、DisplayPortソースからはDP-to-HDMI変換器として認識され、3840×2160 4:4:4 RGB 10bitの入力信号は、3840×2160 4:2:2 YCbCr 10bitまたは4:4:4 RGB 8bitに変換されます。

なお、DPマルチストリーム伝送(MST)、Dual-mode DisplayPort(DP++)、Adaptive-Sync、FreeSync™には非対応です。また、DisplayPort出力でのHDRもサポートしていません。


MX2-4x4-HDMI20-CA / 4x4 HDMI 4Kマトリックススイッチャー

Lightware MX2-4x4-HDMI20-CA

MX2-4x4-HDMI20-CAは、4入力x4出力のHDMI 2.0対応スタンドアロン型マトリックススイッチャーです。4K UHD @60Hz 4:4:4に対応。さらに、21:9の5Kウルトラワイドディスプレイにも対応しており、Microsoft Teams Front Rowなどの最新コラボレーションレイアウトに最適です。

アナログオーディオ出力端子により、信号のオーディオディエンベッドも行えます。

特長

  • 4K UHD @60Hz 4:4:4(最大18 Gbps)対応

  • HDMI 5K(5120×2160)@30Hz 4:4:4 / @60Hz 4:2:0 対応

  • HDMI 2.0、HDMI 1.4、DVI 1.0 準拠

  • HDCP 2.2/1.4(クロスコンバート対応)

  • HDR、Dolby Vision 対応

  • 3D、Dolby Atmos、TrueHD、DTS-HD 対応

  • イーサネット(TCP / IP)、RS-232、USB制御

  • オーディオディエンベッド機能

MX2-4x4-HDMI20-CA 仕様

解像度 4096×2160@60Hz RGB/YCbCr 4:4:4(最大 600MHz ピクセルクロック)
5K解像度 5120×2160 HDMI 2.0:@30hz 4:4:4 または 60hz 4:2:0
データ伝送速度 18Gbps
映像入力 HDMI 2.0 ×4
映像出力 HDMI 2.0 ×4
オーディオ出力 ステレオバランス / 5-pole フェニックス ×2
シリアル制御 3-pole フェニックス
イーサネット RJ45
USB Mini USB TypeB
電源 110/220V IEC規格
寸法(mm) 442(W)×43.7(H)×277.5(D)
ラックマウント 1RU

MX2-8x4-HDMI20-CA / 8x4 HDMI 4Kマトリックススイッチャー

Lightware MX2-8x4-HDMI20-CA

MX2-8x4-HDMI20-CAは、8入力x4出力のHDMI 2.0対応スタンドアロン型マトリックススイッチャーです。4K UHD @60Hz 4:4:4に対応。さらに、21:9の5Kウルトラワイドディスプレイにも対応しており、Microsoft Teams Front Rowなどの最新コラボレーションレイアウトに最適です。

専用のアナログオーディオ入出力端子により、信号へのオーディオのエンベッドおよびディエンベッドも行えます。

/td>

特長

  • 4K UHD @60Hz 4:4:4(最大18 Gbps)対応

  • HDMI 5K(5120×2160)@30Hz 4:4:4 / @60Hz 4:2:0 対応

  • HDMI 2.0、HDMI 1.4、DVI 1.0 準拠

  • HDCP 2.2/1.4(クロスコンバート対応)

  • HDR、Dolby Vision 対応

  • 3D、Dolby Atmos、TrueHD、DTS-HD 対応

  • イーサネット(TCP / IP)、RS-232、USB制御

  • オーディオエンベッド / ディエンベッド機能

MX2-8x4-HDMI20-CA 仕様

解像度 4096×2160@60Hz RGB/YCbCr 4:4:4(最大 600MHz ピクセルクロック)
5K解像度 5120×2160 HDMI 2.0:@30hz 4:4:4 または 60hz 4:2:0
データ伝送速度 18Gbps
映像入力 HDMI 2.0 ×8
映像出力 HDMI 2.0 ×4
オーディオ入力 ステレオバランス / 5-pole フェニックス ×2
オーディオ出力 ステレオバランス / 5-pole フェニックス ×2
シリアル制御 3-pole フェニックス
イーサネット RJ45
USB Mini USB TypeB
電源 110/220V IEC規格
寸法(mm) 442(W)×43.7(H)×277.5(D)
ラックマウント 1RU

MX2-8x8-HDMI20-CA / 8x8 HDMI 4Kマトリックススイッチャー

MX2-8x8-HDMI20-CA

MX2-8x8-HDMI20-CAは、8入力x8出力のHDMI 2.0対応スタンドアロン型マトリックススイッチャーです。4K UHD @60Hz 4:4:4に対応。さらに、21:9の5Kウルトラワイドディスプレイにも対応しており、Microsoft Teams Front Rowなどの最新コラボレーションレイアウトに最適です。

専用のアナログオーディオ入出力端子により、信号へのオーディオのエンベッドおよびディエンベッドも行えます。

特長

  • 4K UHD @60Hz 4:4:4(最大18 Gbps)対応

  • HDMI 5K(5120×2160)@30Hz 4:4:4 / @60Hz 4:2:0 対応

  • HDMI 2.0、HDMI 1.4、DVI 1.0 準拠

  • HDCP 2.2/1.4(クロスコンバート対応)

  • HDR、Dolby Vision 対応

  • 3D、Dolby Atmos、TrueHD、DTS-HD 対応

  • イーサネット(TCP / IP)、RS-232、USB制御

  • オーディオエンベッド / ディエンベッド機能

MX2-8x8-HDMI20-CA 仕様

解像度 4096×2160@60Hz RGB/YCbCr 4:4:4(最大 600MHz ピクセルクロック)
5K解像度 5120×2160 HDMI 2.0:@30hz 4:4:4 または 60hz 4:2:0
データ伝送速度 18Gbps
映像入力 HDMI 2.0 ×8
映像出力 HDMI 2.0 ×8
オーディオ入力 ステレオバランス / 5-pole フェニックス ×2
オーディオ出力 ステレオバランス / 5-pole フェニックス ×2
シリアル制御 3-pole フェニックス
イーサネット RJ45
USB Mini USB TypeB
電源 110/220V IEC規格
寸法(mm) 442(W)×43.7(H)×277.5(D)
ラックマウント 1RU

MX2-8x8-HDMI20-L / 8x8 HDMI 4Kマトリックススイッチャー

Lightware MX2-8x8-HDMI20-L

MX2-8x8-HDMI20-Lは、8入力x8出力のHDMI 2.0対応スタンドアロン型マトリックススイッチャーです。4K UHD @60Hz 4:4:4に対応。さらに、21:9の5Kウルトラワイドディスプレイにも対応しており、Microsoft Teams Front Rowなどの最新コラボレーションレイアウトに最適です。

特長

  • 4K UHD @60Hz 4:4:4(最大18 Gbps)対応

  • HDMI 5K(5120×2160)@30Hz 4:4:4 / @60Hz 4:2:0 対応

  • HDMI 2.0、HDMI 1.4、DVI 1.0 準拠

  • HDCP 2.2/1.4(クロスコンバート対応)

  • HDR、Dolby Vision 対応

  • 3D、Dolby Atmos、TrueHD、DTS-HD 対応

  • イーサネット(TCP / IP)、RS-232、USB制御

  • 前面パネルの操作キーによるクロスポイント切替に対応

MX2-8x8-HDMI20-L 仕様

解像度 4096×2160@60Hz RGB/YCbCr 4:4:4(最大 600MHz ピクセルクロック)
5K解像度 5120×2160 HDMI 2.0:@30hz 4:4:4 または 60hz 4:2:0
データ伝送速度 18Gbps
映像入力 HDMI 2.0 ×8
映像出力 HDMI 2.0 ×8
シリアル制御 3-pole フェニックス
イーサネット RJ45
USB Mini USB TypeB
電源 110/220V IEC規格
寸法(mm) 442(W)×43.7(H)×277.5(D)
ラックマウント 1RU

MX2-8x8-DH-4DPi-A / 8x8 HDMI&DP 4Kマトリックススイッチャー

Lightware MX2-8x8-DH-4DPi-A

MX2-8x8-DH-4DPi-Aは、8入力x8出力のDisplayPort 1.2およびHDMI 2.0対応スタンドアロン型マトリックススイッチャーです。4K UHD @60Hz 4:4:4に対応。さらに、21:9の5Kウルトラワイドディスプレイにも対応しており、Microsoft Teams Front Rowなどの最新コラボレーションレイアウトに最適です。

アナログオーディオ出力端子により、信号のオーディオディエンベッドも行えます。

特長

  • 4K UHD @60Hz 4:4:4(最大18 Gbps)対応

  • HDMI 5K(5120×2160)@30Hz 4:4:4 / @60Hz 4:2:0 対応

  • HDMI 2.0、HDMI 1.4、DVI 1.0 準拠

  • HDCP 2.2/1.4(クロスコンバート対応)

  • HDR、Dolby Vision 対応

  • 3D、Dolby Atmos、TrueHD、DTS-HD 対応

  • イーサネット(TCP / IP)、RS-232、USB制御

  • オーディオディエンベッド機能

  • 前面パネルの操作キーによるクロスポイント切替に対応

MX2-8x8-DH-4DPi-A 仕様

解像度 4096×2160@60Hz RGB/YCbCr 4:4:4(最大 600MHz ピクセルクロック)
5K解像度 5120×2160 HDMI 2.0:@30hz 4:4:4 または 60hz 4:2:0
データ伝送速度 18Gbps
映像入力 HDMI 2.0 ×4 / DisplayPort 1.2 ×4
映像出力 HDMI 2.0 ×8
オーディオ出力 ステレオバランス / 5-pole フェニックス ×2
シリアル制御 3-pole フェニックス
イーサネット RJ45
USB Mini USB TypeB
電源 110/220V IEC規格
寸法(mm) 442(W)×43.7(H)×277.5(D)
ラックマウント 1RU

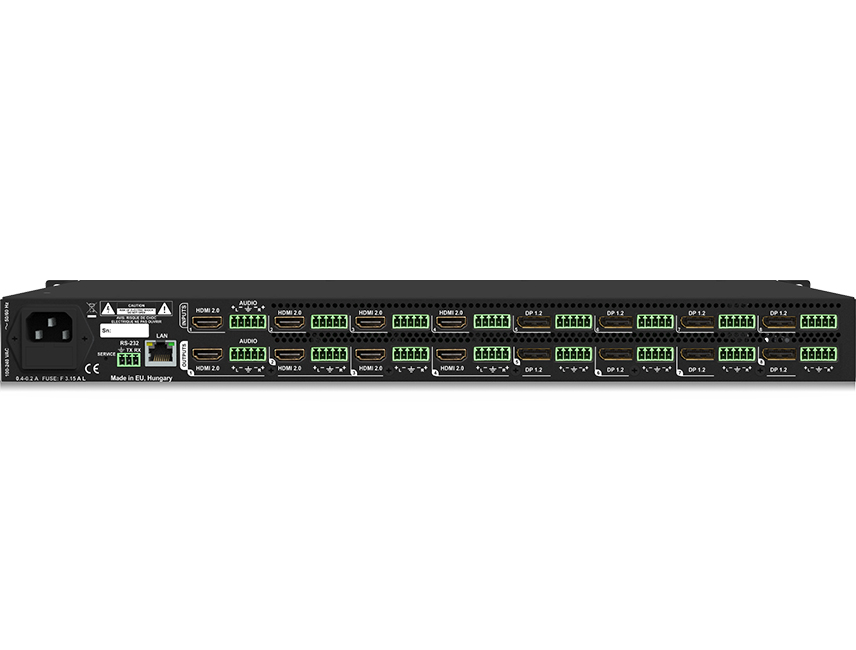

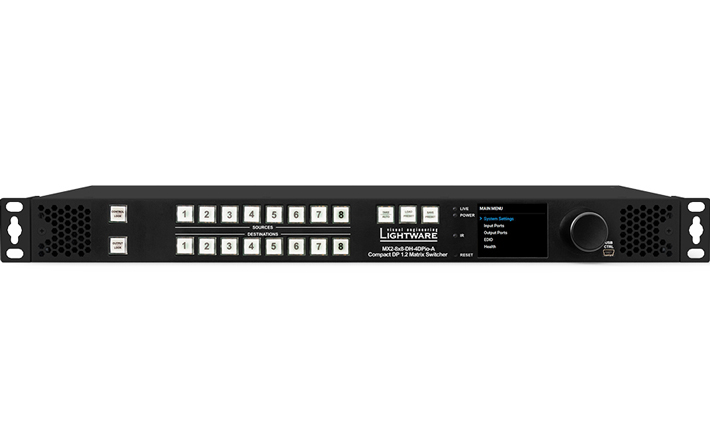

MX2-8x8-DH-4DPio-A / 8x8 HDMI&DP 4Kマトリックススイッチャー

Lightware MX2-8x8-DH-4DPio-A

MX2-8x8-DH-4DPio-Aは、8入力x8出力のDisplayPort 1.2およびHDMI 2.0対応スタンドアロン型マトリックススイッチャーです。4K UHD @60Hz 4:4:4に対応。さらに、21:9の5Kウルトラワイドディスプレイにも対応しており、Microsoft Teams Front Rowなどの最新コラボレーションレイアウトに最適です。

専用のアナログオーディオ入出力端子により、信号へのオーディオのエンベッドおよびディエンベッドも行えます。

特長

  • 4K UHD @60Hz 4:4:4(最大18 Gbps)対応

  • HDMI 5K(5120×2160)@30Hz 4:4:4 / @60Hz 4:2:0 対応

  • HDMI 2.0、HDMI 1.4、DVI 1.0 準拠

  • HDCP 2.2/1.4(クロスコンバート対応)

  • HDR、Dolby Vision 対応

  • 3D、Dolby Atmos、TrueHD、DTS-HD 対応

  • イーサネット(TCP / IP)、RS-232、USB制御

  • オーディオエンベッド / ディエンベッド機能

  • 前面パネルの操作キーによるクロスポイント切替に対応

MX2-8x8-DH-4DPio-A 仕様

解像度 4096×2160@60Hz RGB/YCbCr 4:4:4(最大 600MHz ピクセルクロック)
5K解像度 5120×2160 HDMI 2.0:@30hz 4:4:4 または 60hz 4:2:0
データ伝送速度 18Gbps
映像入力 HDMI 2.0 ×4 / DisplayPort 1.2 ×4
映像出力 HDMI 2.0 ×4 / DisplayPort 1.2 ×4
オーディオ入力 ステレオバランス / 5-pole フェニックス ×8
オーディオ出力 ステレオバランス / 5-pole フェニックス ×8
シリアル制御 3-pole フェニックス
イーサネット RJ45
USB Mini USB TypeB
電源 110/220V IEC規格
寸法(mm) 442(W)×43.7(H)×277.5(D)
ラックマウント 1RU

MX2-8x8-DH-8DPi-A / 8x8 HDMI&DP 4Kマトリックススイッチャー

Lightware MX2-8x8-DH-8DPi-A

MX2-8x8-DH-8DPi-Aは、8入力x8出力のDisplayPort 1.2およびHDMI 2.0対応スタンドアロン型マトリックススイッチャーです。4K UHD @60Hz 4:4:4に対応。さらに、21:9の5Kウルトラワイドディスプレイにも対応しており、Microsoft Teams Front Rowなどの最新コラボレーションレイアウトに最適です。

専用のアナログオーディオ入出力端子により、信号へのオーディオのエンベッドおよびディエンベッドも行えます。

特長

  • 4K UHD @60Hz 4:4:4(最大18 Gbps)対応

  • HDMI 5K(5120×2160)@30Hz 4:4:4 / @60Hz 4:2:0 対応

  • HDMI 2.0、HDMI 1.4、DVI 1.0 準拠

  • HDCP 2.2/1.4(クロスコンバート対応)

  • HDR、Dolby Vision 対応

  • 3D、Dolby Atmos、TrueHD、DTS-HD 対応

  • イーサネット(TCP / IP)、RS-232、USB制御

  • オーディオエンベッド / ディエンベッド機能

  • 前面パネルの操作キーによるクロスポイント切替に対応

MX2-8x8-DH-8DPi-A 仕様

解像度 4096×2160@60Hz RGB/YCbCr 4:4:4(最大 600MHz ピクセルクロック)
5K解像度 5120×2160 HDMI 2.0:@30hz 4:4:4 または 60hz 4:2:0
データ伝送速度 18Gbps
映像入力 DisplayPort 1.2 ×8
映像出力 HDMI 2.0 ×8
オーディオ入力 ステレオバランス / 5-pole フェニックス ×4
オーディオ出力 ステレオバランス / 5-pole フェニックス ×4
シリアル制御 3-pole フェニックス
イーサネット RJ45
USB Mini USB TypeB
電源 110/220V IEC規格
寸法(mm) 442(W)×43.7(H)×277.5(D)
ラックマウント 1RU

MX2-8x8-DH-8DPio-A / 8x8 DP 4Kマトリックススイッチャー

Lightware MX2-8x8-DH-8DPio-A

MX2-8x8-DH-8DPio-Aは、8入力x8出力のDisplayPort 1.2対応スタンドアロン型マトリックススイッチャーです。4K UHD @60Hz 4:4:4に対応。さらに、21:9の5Kウルトラワイドディスプレイにも対応しており、Microsoft Teams Front Rowなどの最新コラボレーションレイアウトに最適です。

専用のアナログオーディオ入出力端子により、信号へのオーディオのエンベッドおよびディエンベッドも行えます。

特長

  • 4K UHD @60Hz 4:4:4(最大18 Gbps)対応

  • HDMI 5K(5120×2160)@30Hz 4:4:4 / @60Hz 4:2:0 対応

  • HDMI 2.0、HDMI 1.4、DVI 1.0 準拠

  • HDCP 2.2/1.4(クロスコンバート対応)

  • HDR、Dolby Vision 対応

  • 3D、Dolby Atmos、TrueHD、DTS-HD 対応

  • イーサネット(TCP / IP)、RS-232、USB制御

  • オーディオエンベッド / ディエンベッド機能

  • 前面パネルの操作キーによるクロスポイント切替に対応

MX2-8x8-DH-8DPio-A 仕様

解像度 4096×2160@60Hz RGB/YCbCr 4:4:4(最大 600MHz ピクセルクロック)
5K解像度 5120×2160 HDMI 2.0:@30hz 4:4:4 または 60hz 4:2:0
データ伝送速度 18Gbps
映像入力 DisplayPort 1.2 ×8
映像出力 DisplayPort 1.2 ×8
オーディオ入力 ステレオバランス / 5-pole フェニックス ×4
オーディオ出力 ステレオバランス / 5-pole フェニックス ×8
シリアル制御 3-pole フェニックス
イーサネット RJ45
USB Mini USB TypeB
電源 110/220V IEC規格
寸法(mm) 442(W)×43.7(H)×277.5(D)
ラックマウント 1RU
