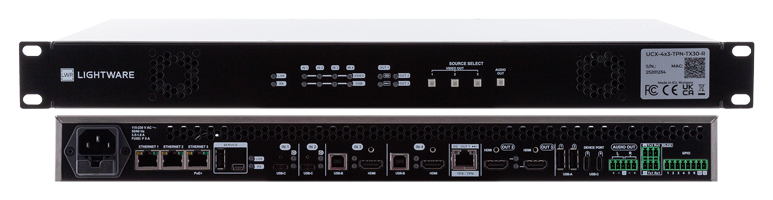

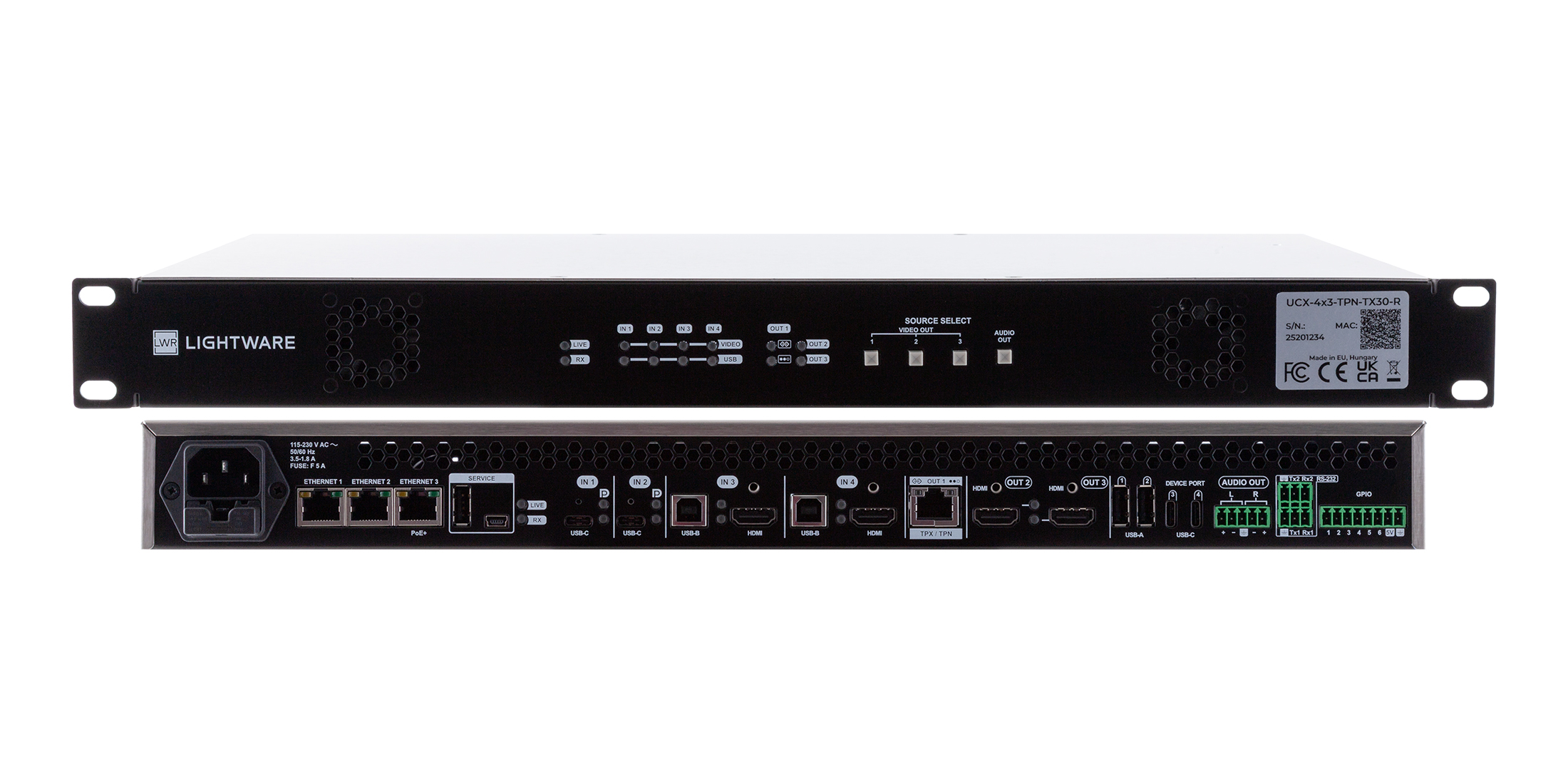

UCX-4x3-TPN-TX30-R / ラックマウント型USB-C/HDMIトランスミッタースイッチャー
UCX-4x3-TPN-TX30-Rは、最大4台のホストを接続可能なラックマウント型USB-C/HDMIマトリクススイッチャー・トランスミッターです。SDVoEベースのAV-over-IP エコシステムを構成するTPNシリーズに属し、UCX製品シリーズと同等の操作性・機能を備えながら、USB-C、HDMI 2.0、音声、イーサネット、RS-232信号を10Gネットワークスイッチ経由で複数のTPNレシーバーへ伝送できます。
フル機能USB-C入力×2系統、HDMI+USB-B入力×2系統、TPN（SDVoE）出力x1系統、HDMIローカル出力x2系統を搭載。フル機能USB-Cポートでは、USB-Cケーブル1本で4K映像・音声・USBデータ・イーサネット接続および給電に対応します。会議参加者はBYODデバイスから、普段お使いのWeb会議プラットフォームをそのまま利用しながら、ディスプレイ、カメラ、USB周辺機器などの会議室常設設備を一括して活用できます。
特長 |
|
仕様
| 映像入力 | USB-C入力 | |
|---|---|---|
| コネクタ | USB Type-C（24ピン） | |
| A/V規格 | DP 1.2a | |
| HDCP | HDCP 1.4/2.2 | |
| 色空間 | RGB、YCbCr | |
| 最大解像度 | 4096x2160@60Hz RGB 4:4:4（最大600MHzピクセルクロック）または 1920x1080@120Hz 36bit | |
| 5K解像度 | 5120×2160 HDMI 2.0: 30hz 4:4:4 / 60hz 4:2:0 | |
| 音声規格 | HDMI 2.0に準ずる | |
| 3D | 対応 | |
| HDMI入力 | ||
| コネクタ | HDMI Type-A（19ピン） | |
| A/V規格 | DVI 1.0 / HDMI 1.4 / HDMI 2.0 | |
| 最大データレート | 18Gbps | |
| 最大ピクセルクロック | 597MHz | |
| HDCP | HDCP 1.4/2.2 | |
| 色空間 | RGB、YCbCr | |
| 映像遅延 | 0フレーム | |
| 最大解像度 | 4096x2160@60Hz RGB 4:4:4（最大600MHzピクセルクロック）または 1920x1080@120Hz 36bit | |
| 5K解像度 | 5120×2160 HDMI 2.0: 30hz 4:4:4 / 60hz 4:2:0 | |
| 音声規格 | HDMI 2.0に準ずる | |
| 3D | 対応 | |
| 映像出力 | HDMI出力 | |
| コネクタ | HDMI Type-A（19ピン） | |
| A/V規格 | DVI 1.0 / HDMI 1.4 / HDMI 2.0 | |
| HDCP | HDCP 1.4/2.2 | |
| 色空間 | RGB、YCbCr | |
| 最大解像度 | UHD/4K@60Hz 4:4:4 | |
| 5K解像度 | 5120×2160 HDMI 2.0: 30hz 4:4:4 / 60hz 4:2:0 | |
| 音声規格 | 8ch PCM, Dolby TrueHD; DTS-HD Master Audio 7.1 | |
| TPN出力 | ||
| コネクタ | RJ45 | |
| PoE | 非対応 | |
| データレート | 10GBase-T | |
| 規格 | SDVoE | |
| HDCP | HDCP 2.3 | |
| 伝送信号 | 映像、音声、USB 2.0、RS-232、OCS、イーサネット | |
| 色空間 | RGB、YCbCr | |
| 最大解像度 | 4096x2160@60Hz (4:4:4) | |
| 5K解像度 | 5120×2160 HDMI 2.0: 30hz 4:4:4 / 60hz 4:2:0 | |
| 音声規格 | 8ch PCM, Dolby TrueHD; DTS-HD Master Audio 7.1 | |
| 音声 | アナログ出力 | 5ピン ターミナルブロック（2ch PCM 48kHz） |
| USBポート | ホストポート(UFP) | USB-C/B type（USB 2.0） |
| デバイスポート(DFP) | 2x USB-A、2x USB-C type（USB 2.0） | |
| 制御 | イーサネット | |
| コネクタ | RJ45 | |
| データレート | 1Gbps | |
| PoE | 1ポートのみ（Ethernet 3）対応 | |
| PoE+ | 1x 30W | |
| イーサネット | ||
| コネクタ | USB-A/mini B type（USB 2.0） | |
| RS-232 | ||
| コネクタ | 3ピン ターミナルブロック | |
| GPIO | ||
| コネクタ | 8ピン ターミナルブロック | |
| 一般仕様 | 電源 | 1x 内部電源ユニット AC/DC 24V 20,9A 1x 内部電源ユニット AC/DC 54V 3,8A 200W |
| 外部電源 | AC100-230V 50-60 Hz | |
| 寸法（mm） | 440.5 (W) x 278.8 (D) x 43.9 (H) | |
| 重量 | 3.73 kg | |
