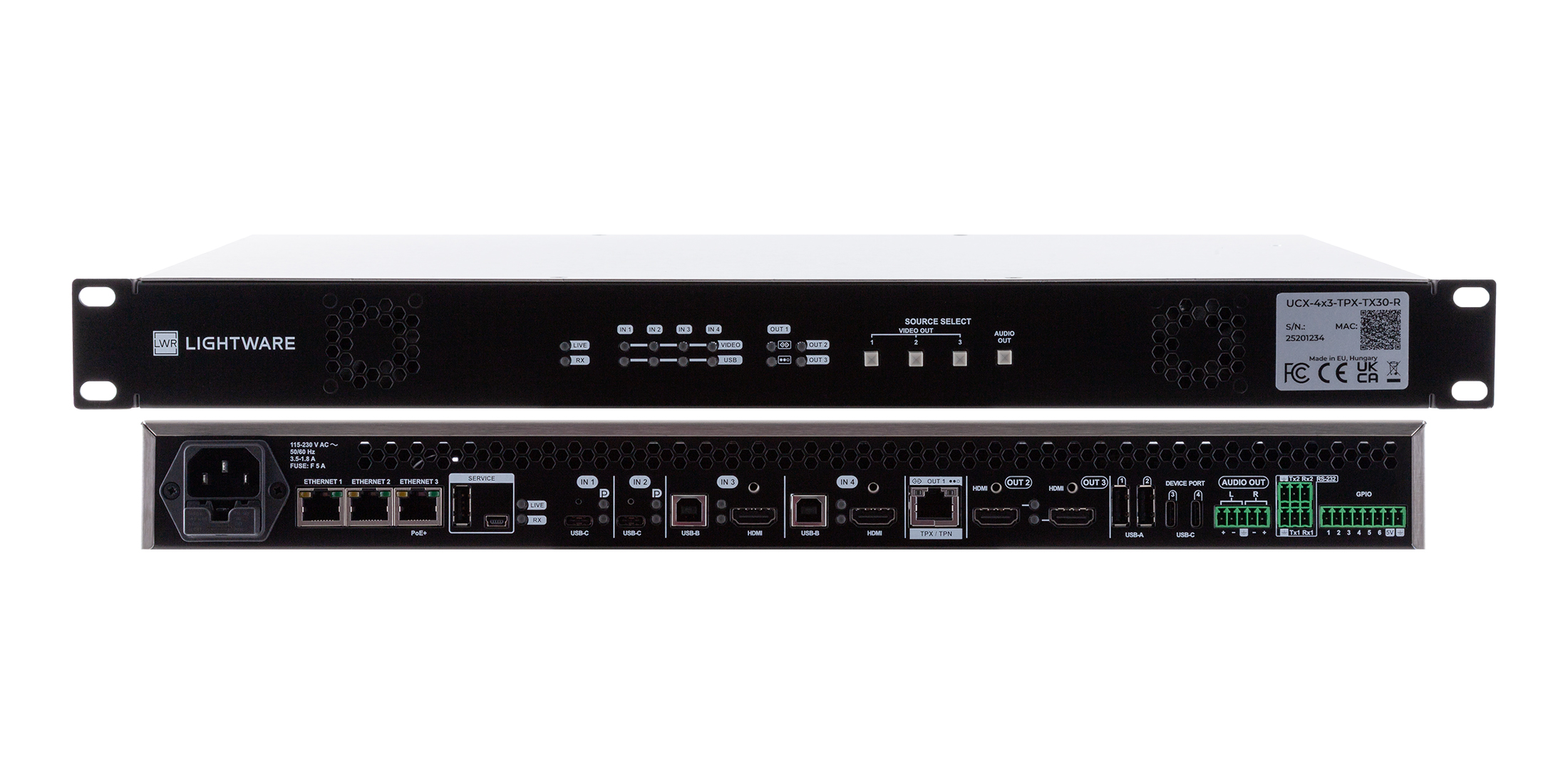

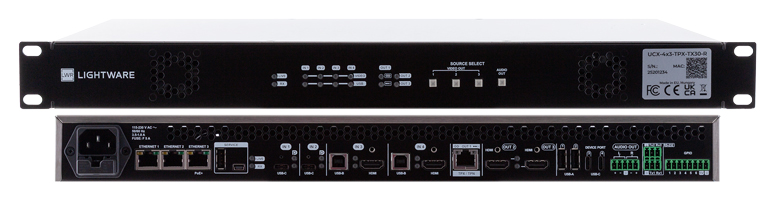

UCX-4x3-TPX-TX30-R / ラックマウント型 USB-C/HDMI マトリックススイッチャー送信器
Lightware UCX-4x3-TPX-TX30-Rは、最大4台のホストを接続可能なラックマウント対応のUSB-C/HDMIスイッチャー送信器です。ネットワークスイッチを介さず、任意のTPX受信器と直接接続することで、SDVoEによるポイントツーポイント接続により超低遅延かつ安定した映像・音声・USB伝送を実現。UCX製品群と同等の信号管理・接続性を備えながら、従来のUSB/HDMIケーブルの距離制限を超え、最大100mまでの長距離延長が可能です。
フル機能USB-C入力×2系統、HDMI+USB-B入力×2系統、TPX（SDVoE）出力x1系統、HDMIローカル出力x2系統を搭載。フル機能USB-Cポートでは、USB-Cケーブル1本で4K映像・音声・USBデータ・イーサネット接続および給電（100W）に対応します。会議参加者はBYODデバイスから、普段お使いのWeb会議プラットフォームをそのまま利用しながら、ディスプレイ、カメラ、USB周辺機器などの会議室常設設備を一括して活用できます。
また、ラックマウント対応設計、背面コネクタ配置により、クリーンかつ信頼性の高い設置が可能です。さらに高性能な内蔵電源により、2系統のUSB-Cポートそれぞれに最大100Wの給電が可能であり、同時に接続機器へ最大30WのPoE+電源を2系統供給することができます。これにより、外部電源の必要性を削減し、システム設計の簡素化に貢献します。
特長 |
|
仕様
| 映像入力 | コネクタ |
|
|---|---|---|
| 対応規格 |
|
|
| HDCP | HDCP 1.4/2.2 | |
| 色空間 | RGB、YCbCr | |
| 最大解像度 |
|
|
| 音声フォーマット | HDMI 2.0 準拠 | |
| HDMI出力 | コネクタ | 2x HDMI type-A（19ピン） |
| 対応規格 | DVI 1.0、HDMI 1.4、HDMI 2.0 | |
| 最大解像度 |
|
|
| HDCP | HDCP 1.4/2.2 | |
| 色空間 | RGB、YCbCr | |
| 音声フォーマット | 8ch PCM、Dolby TrueHD、DTS-HD Master Audio 7.1 | |
| TPX出力 | コネクタ | 1x RJ45 |
| PoE | PoE+ PD (IEEE802.3at) | |
| データレート | 10GBase-T | |
| HDCP | HDCP 2.3 | |
| 伝送信号 | 映像、音声、USB 2.0、RS-232、OCS、イーサネット | |
| 色空間 | RGB、YCbCr | |
| 最大解像度 | 4096x2160@60Hz (4:4:4) | |
| 5K最大解像度 | 5120×2160 HDMI 2.0: 30hz 4:4:4 / 60hz 4:2:0 | |
| 音声フォーマット | 8ch PCM、Dolby TrueHD、DTS-HD Master Audio 7.1 | |
| アナログ音声出力 | コネクタ | 5ピン ターミナルブロック |
| 音声フォーマット | 2ch PCM | |
| サンプリング周波数 | 48 kHz | |
| 音量 | -95.62dB - 0dB | |
| USBポート | ホストポート(UFP) |
|
| デバイスポート(DFP) |
|
|
| 制御 | イーサネット | |
| コネクタ：3x RJ45 | ||
| データレート：1Gbps | ||
| PoE+対応：2x 30W (TPX OUT ＆ Ethernet 3) | ||
| USB | USB Type-A / mini B（USB 2.0） | |
| RS-232 | 3ピン ターミナルブロック | |
| GPIO | 8ピン ターミナルブロック | |
| 一般仕様 | 電源 | 100-230 V AC; 50-60 Hz |
| 寸法（mm） | 440.5 (W) x 278.8 (D) x 43.9 (H) | |
| 重量 | 3.73 kg |
