TPN / OPTN Extender Series

TPN/OPTN Series logo

SDVoE規格のTPNシリーズは、10Gイーサネットネットワークを通じてHDMI 2.0準拠のビデオ、オーディオ、コントロール信号を1つのソースから複数の送信先に最大4K60 4:4:4ビデオ解像度で伝送することができる送信器(TX)と受信機(RX)ペアのAV-over-IPエクステンダーです。

OPTNシリーズは、プラグ&プレイが可能な10Gbps SFP+光モジュールを使用しており、シングルモード/マルチモードファイバー経由で1つのソースを光ファイバーリンクを通じて複数の送信先に最大10km伝送することができます。

特長

  • HDMI 2.0、エンベデッドオーディオ、イーサネット、RS-232を10Gイーサネットスイッチ経由で伝送

  • 4K UHD @60Hz RGB 4:4:4(最大18Gbps)フォーマット対応

  • カメラ、マイク、タッチスクリーンなど様々なUSB2.0デバイスやUSB-HIDデバイスのUSB伝送

  • CATxケーブルでPoEリモート給電可能(TPNシリーズのみ)

  • HDRおよび低遅延Dolby Visionをサポート

  • 専用のコントロールユニットでTPNネットワークを制御

  • TPXシリーズとのプラグ&プレイ互換性(ポイントツーポイントモード時)

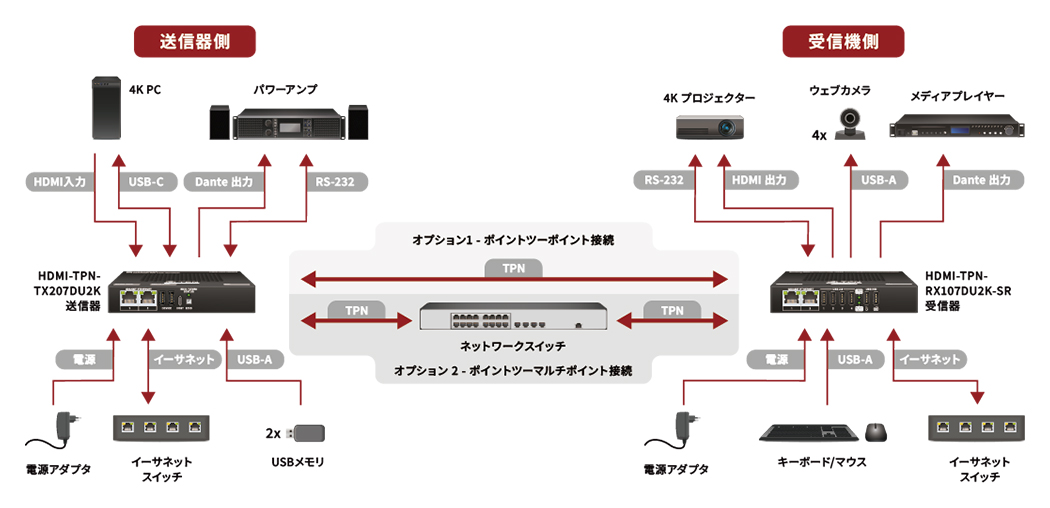

TPN接続

TPN

  • 接続タイプ:ポイント-マルチポイント

  • 必要帯域幅:10G

  • 接続インターフェース:RJ45コネクター付きCATx

  • 推奨ケーブル:CAT6a

  • ネットワークスイッチ:必須

  • 伝送距離:最大100m

OPTN接続

OPTN

  • 接続タイプ:ポイント-マルチポイント

  • 必要帯域幅:10G

  • 接続インターフェース:光ファイバー(デバイスごとにSFP+モジュールが1つ必要)またはDAC

  • ネットワークスイッチ:必須

  • 伝送距離:最大10km(SM SFP+モジュール使用時)

アプリケーション例

ポイント-マルチポイント接続

ポイント-マルチポイント接続

会議室アプリケーション例

会議室アプリケーション例

講義室アプリケーション例

講義室アプリケーション例

LINE UP

Lightware TPNシリーズ HDMI-TPN-TX/RX107

HDMI-TPN-TX/RX107│HDMI2.0 送信器/受信機

HDMI2.0準拠の4Kビデオ、オーディオ、イーサネット、IR、RS-232を1つのソースと複数の受信機間で伝送する送信器および受信機。

Lightware TPNシリーズ HDMI-TPN-TX207AU2K/RX107AU2K

HDMI-TPN-TX207AU2K/RX107AU2K│HDMI2.0 送信器/受信機

HDMI2.0準拠の4Kビデオ、オーディオ、イーサネット、RS-232、USB 2.0を1つのソースと複数の受信機間で伝送する送信器および受信機。

Lightware TPNシリーズ HDMI-TPN-RX107A-SR

HDMI-TPN-RX107A-SR│HDMI2.0 スケーリング受信機

HDMI2.0準拠の4Kビデオ、オーディオ、イーサネット、RS-232を互換性のあるTPN送信器間で伝送可能なスケ―リング機能付き受信機。

Lightware TPNシリーズ HDMI-TPN-RX107AU2K-SR

HDMI-TPN-RX107AU2K-SR│HDMI2.0 スケーリング受信機

HDMI2.0準拠の4Kビデオ、オーディオ、イーサネット、RS-232、USB2.0を互換性のあるTPN送信器間で伝送可能なスケ―リング機能付き受信機。

Lightware OPTNシリーズ HDMI-OPTN-TX/RX107A

HDMI-OPTN-TX/RX100A│HDMI2.0 ファイバーリンク送信器/受信機

HDMI2.0準拠の4Kビデオ、オーディオ、イーサネット、RS-232を光ファイバーリンクを通じて1つのソースから複数の送信先に最大10km伝送する送信器および受信機。

Lightware OPTNシリーズ HDMI-OPTN-TX200/RX100AU2K

HDMI-OPTN-TX200/RX100AU2K│HDMI2.0 ファイバーリンク送信器/受信機

HDMI2.0準拠の4Kビデオ、オーディオ、イーサネット、RS-232、USB 2.0を光ファイバーリンクを通じて1つのソースから複数の送信先に最大10km伝送する送信器および受信機。

Lightware OPTNシリーズ HDMI-OPTN-RX100A-SR

HDMI-OPTN-RX100A-SR│HDMI2.0 ファイバーリンク スケーリング受信機

HDMI2.0準拠の4Kビデオ、オーディオ、イーサネット、RS-232を光ファイバーリンクを通じて互換性のあるTPN送信器間で伝送可能なスケ―リング機能付き受信機。

Lightware OPTNシリーズ HDMI-OPTN-RX100AU2K-SR

HDMI-OPTN-RX100AU2K-SR│HDMI2.0 ファイバーリンク スケーリング受信機

HDMI2.0準拠の4Kビデオ、オーディオ、イーサネット、RS-232、USB 2.0を光ファイバーリンクを通じて互換性のあるTPN送信器間で伝送可能なスケ―リング機能付き受信機。

Lightware TPNシリーズ TPN-CTU-X50

TPN-CTU-X50│TPNシリーズ用コントロールユニット

TPN AV-over-IP 製品ライン用のコントロールユニットです。3xイーサネットポートを搭載。

項目 HDMI-TPN-TX/RX107 HDMI-TPN-TX207/RX107AU2K HDMI-TPN-RX107A-SR HDMI-TPN-RX107AU2K-SR
HDMI入力(TX) - -
ローカルHDMI出力(TX) - - -
HDMI出力(RX)
アナログオーディオ出力 -
SDVoEインターフェイス(10G) CATx CATx CATx CATx
電源コネクタ 48V 2極Phoenix 12V DC入力 12V DC入力 12V DC入力
リモート給電 PoE PD² PoE PD² PoE PD² PoE PD²
イーサネットポート 2x 2x 2x 2x
RS-232
IR出力 - - -
USB-C(USB2.0データのみ) - ●(TX) - -
デバイス用USB-A - x2(TX), x6(RX) - x6
スケーリング機能 - -
項目 HDMI-OPTN-TX/RX100A HDMI-OPTN-TX200/RX100AU2K HDMI-OPTN-RX100A-SR HDMI-OPTN-RX100AU2K-SR
HDMI入力(TX) - -
ローカルHDMI出力(TX) - - -
HDMI出力(RX)
アナログオーディオ出力
SDVoEインターフェイス(10G) ファイバー ファイバー ファイバー ファイバー
電源コネクタ 12V DC入力 12V DC入力 12V DC入力 12V DC入力
リモート給電 - - - -
イーサネットポート 2x 2x 2x 2x
RS-232
IR出力 - - - -
USB-C(USB2.0データのみ) - ●(TX) - -
デバイス用USB-A - x2(TX), x6(RX) - x6
スケーリング機能 - -
