HDMI-OPTN-TX/RX100A / HDMI2.0 ファイバーリンク 送信器/受信機
SDVoE規格のHDMI-OPTN-TX100A（送信器）およびHDMI-OPTN-RX100A（受信機）は、HDMI2.0準拠のビデオ、オーディオ、コントロール信号を1つのソースから光ファイバーリンクを通じて複数の送信先に最大10km伝送することができるポイントツーマルチポイント（ネットワーク）ファイバー伝送機です。高解像度ビデオを長距離伝送するだけでなく、10Gリンク上の1GユーザーイーサネットチャンネルやRS-232へのコマンドインジェクションなど、様々な接続規格に対応しています。
2つのギガビット・イーサネット・ポートからは、イーサネット対応機器を直接ネットワークに接続することができ、プロジェクターやディスプレイなどの外部デバイスを制御する際に非常に便利です。
特長 |
|
仕様
HDMI-OPTN-TX100A
| HDMI入力 | コネクタ | 1x HDMI type-A |
|---|---|---|
| フォーマット | HDMI 2.0, HDMI 1.4, DVI 1.0 | |
| 最大解像度 |
|
|
| オーディオ |
|
|
| OPTN出力 | コネクタ | 1× SFP+ ポートスロット |
| データレート | 10Gbps | |
| 対応インタフェース |
|
|
| 規格 | SDVoE | |
| HDCP | HDCP 2.3 | |
| 伝送信号 | ビデオ、オーディオ、RS-232、イーサネット、CEC | |
| カラースペース | RGB, YCbCr | |
| 映像遅延 | 0フレーム（5ライン/8ms以下） | |
| 最大解像度 |
|
|
| オーディオ |
|
|
| アナログオーディオ出力 | コネクタ | 1x 5-pole Phoenix |
| 制御 | イーサネット | |
| コネクタ | 2× RJ-45 | |
| データレート | 1GBase-T、全二重、自動検出機能付き | |
| PoE | 非対応 | |
| RS-232 | ||
| コネクタ | 3-pole Phoenix | |
| ボーレート | 9600 - 115200 | |
| データビット | 8 | |
| 一般仕様 | DC電源 | DCコネクタ（12V DC, 2A） |
| 消費電力 | 6.7 W | |
| 寸法（mm） | 100.4（W）× 151.8（D）× 26（H） | |
| 重量 | 476 g |

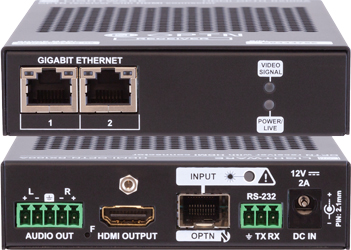

HDMI-OPTN-RX100A（受信器）
| OPTN入力 | コネクタ | 1× SFP+ ポートスロット |
|---|---|---|
| データレート | 10Gbps | |
| 対応インタフェース |
|
|
| 規格 | SDVoE | |
| HDCP | HDCP 2.3 | |
| 伝送信号 | ビデオ、オーディオ、RS-232、イーサネット、CEC | |
| カラースペース | RGB, YCbCr | |
| 映像遅延 | 0フレーム（5ライン/8ms以下） | |
| 最大解像度 |
|
|
| オーディオ |
|
|
| HDMI出力 | コネクタ | 1× HDMI Type-A |
| フォーマット | HDMI 2.0, HDMI 1.4, DVI 1.0 | |
| 最大解像度 |
|
|
| オーディオ |
|
|
| アナログオーディオ出力 | コネクタ | 1x 5-pole Phoenix |
| 制御 | イーサネット | |
| コネクタ | 2× RJ-45 | |
| データレート | 1GBase-T、全二重、自動検出機能付き | |
| PoE | 非対応 | |
| RS-232 | ||
| コネクタ | 3-pole Phoenix | |
| ボーレート | 9600 - 115200 | |
| データビット | 8 | |
| 一般仕様 | DC電源 | DCコネクタ（12V DC, 2A） |
| 消費電力 | 7.3 W | |
| 寸法（mm） | 100.4（W）×151.8（D）×26（H） | |
| 重量 | 476 g |
