BullDog Mini/ フィールド光コンバータ

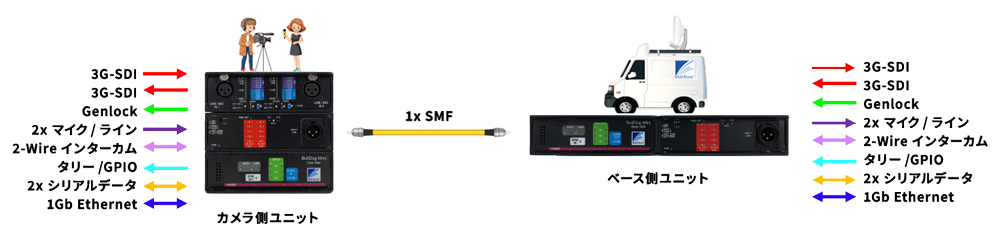

BullDog Miniは業務用カメラを光ファイバーで接続して放送用カメラと同等のシステムを構築するために開発されました。双方向の3G-SDI、GENLOCK信号、2ワイヤーインターカム、2系統のマイク/ラインオーディオ、2系統のシリアルデータ、タリー/GPIO、およびギガビットイーサネットをシングルモードの光ファイバーで伝送します。光コネクタは、NEUTRIK opticalCON、ARIB準拠光カメラコネクタ（オプション）、STコネクタを選択できます。カメラ側ユニットは、外部DC電源か、Vマウントプレート互換バッテリーによる駆動ができるほか、opticalCONハイブリッドケーブル、またはARIB準拠光カメラケーブルからの電源供給ができるオプションも用意しています。
BullDog Miniは、放送用途でのアプリケーションの他、映像解析や防衛用途で出先側に電源が無いアプリケーションでお使いいただけます。
仕様
| 3G-SDIカード | 対応フォーマット | 3G/HD/SD-SDI 自動判別 |
| 対応規格 | SMPTE ST 424/ST 292/ST 259 | |
| データレート | 2.97Gb/s, 1.485Gb/s, 270Mb/s | |
| コネクタ | 75Ω BNC | |
| 入出力レベル | 800mV ±10% | |
| アライメントジッタ | 0.3UI以下（3G-SDI） | |
| 立上り/立下り | 135ps以下（3G-SDI） | |
| リターンロス | 10dB以上 1.485GHz～2.97GHz | |
| GENLOCK/SYNCカード | 対応フォーマット | B.B（NTSC/PAL）, 3値SYNC |
| 対応規格 | SMPTE RP154 / EBU N14 / SMPTE ST 240 | |
| コネクタ | BNC | |
| 入出力レベル | 286mV（NTSC）, 300mv（PAL）, ±300mv（3値） | |
| アナログオーディオカード | 最大入出力レベル | +24dBu |
| 入力インピーダンス | 10kΩ以上 | |
| 出力インピーダンス | 50Ω以下 | |
| コネクタ | MDR26 メス座 | |
| 周波数特性 | 20Hz～20kHz ±0.1dB以内 | |
| THD+N | 0.05%以下 | |
| S/N比 | 90dB以上 | |
| インターカム | 対応形式 | Clear-Com / RTS 2ワイヤーパーティライン |
| 公称インピーダンス | 20kΩ以上 | |
| >XLR互換 3ピン オス座 | ||
| 公称レベル | -14dBu（Clear-Com）, -10dBu（RTS） | |
| PL電源 | DC +28V | |
| 最大BP接続数 | 6台, 最長ケーブル 975m | |
| ETHERNETカード | 対応フォーマット | 10 / 100 / 1000 BASE-T |
| 対応規格 | IEEE 802.3 i/u/ab | |
| コネクタ | RJ45 メス座 UTP | |
| シリアルデータ/タリー/GPIOカード | データフォーマット | RS 232 / RS 422 / RS 485 |
| データレート | DC～3Mb/s | |
| タリー/GPIO | 各1入出力 | |
| タリー/GPIO入力 | オープンコレクタ（アクティブLo） | |
| タリー/GPIO出力 | リレーコンタクト（30V, 最大2A） | |
| コネクタ | Dサブ 15ピン メス座 | |
| 光ファイバー | 対応波長 | 1271～1591nm |
| 送信レベル | 0dBm（クラス1レーザー） | |
| 受信レベル | -20dBm | |
| 適合光ケーブル | シングルモード | |
| 適合光コネクタ | ST（標準）, LC, SC | |
| 伝送距離 | 20km | |
| 一般 | 寸法（mm） |
|
| 動作温度 | -25°C～+55°C | |
| 動作湿度 | 0%～95% 結露無きこと | |
| 消費電力 |
|
|
| 電源コネクタ | 2.5mmジャック |
