CRESCENDO Series / 12G-SDI/DANTE対応オーディオモニター

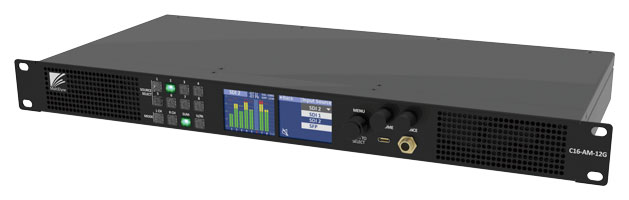

CRESCENDO C16-AM-12G
  • CRESCENDO C16-AM-12G
  • CRESCENDO C16-AM-12G

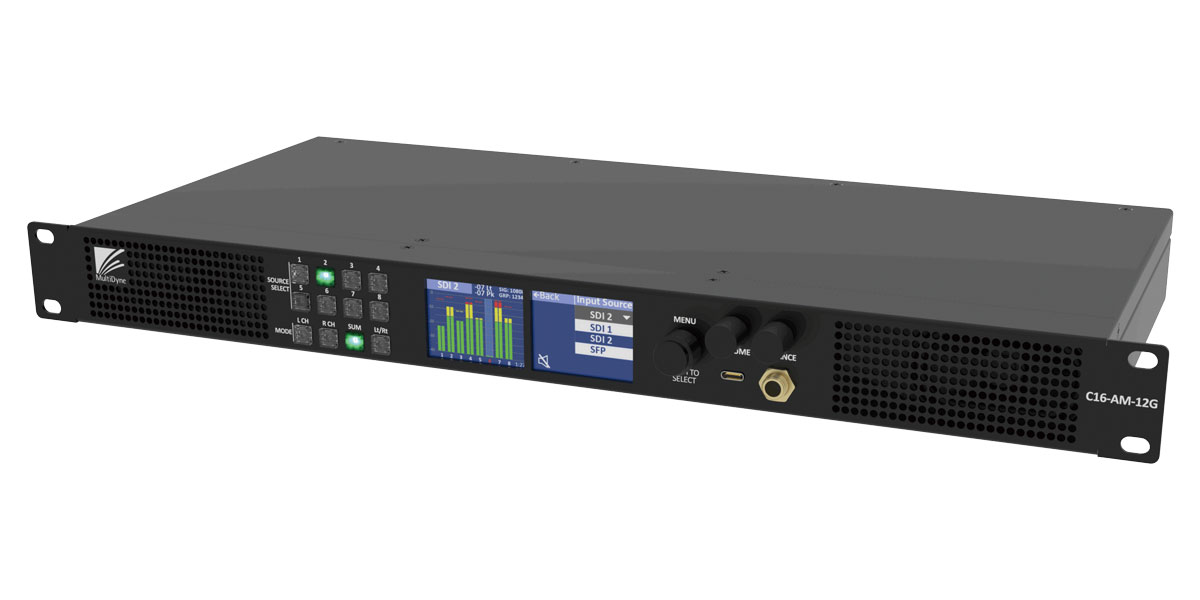

CRESCENDO C16-AM-12Gは、1RUサイズの16ch SDIエンベデッドオーディオモニターです。12G/3G/HD/SD-SDI信号から最大16チャンネルの音声をモニターでき、DanteまたはST2110-30 / AES67ネットワークオーディオにも対応します。

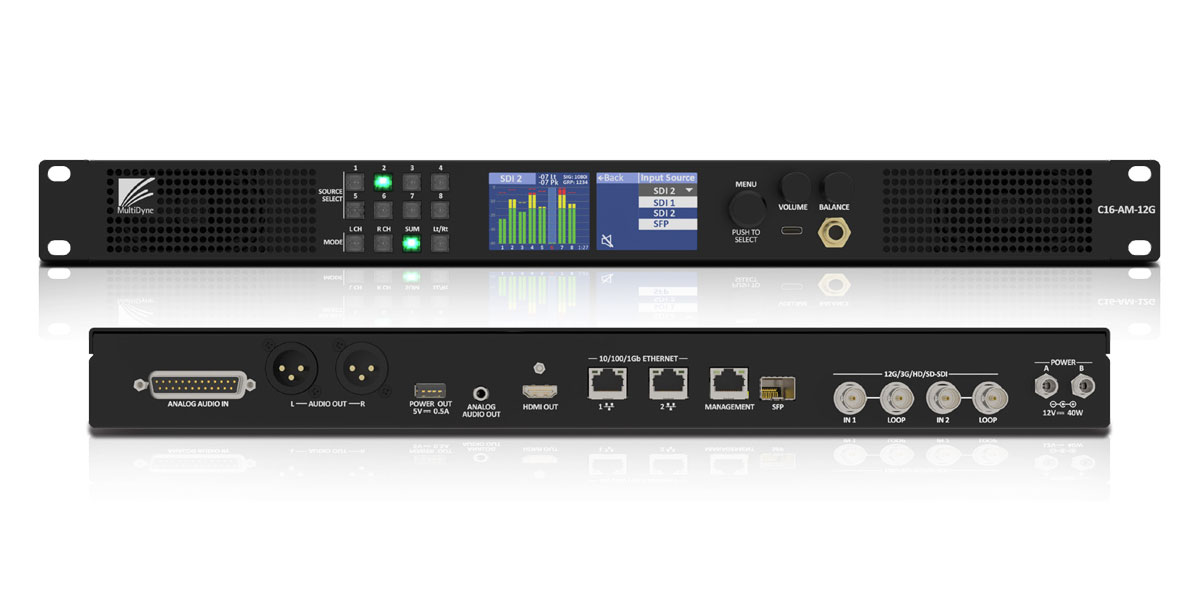

フロントパネルには2基のカラーLCDディスプレイを搭載し、16チャンネル分のバーグラフVU/PPMメーターによる音声レベル表示と、ITU-R BS.1770-3準拠のラウドネス測定を同時に表示します。また、SDI信号ステータス、オーディオグループの有無、LKFSメーターのリセットタイマーも監視可能です。

12個のLEDプッシュボタンにより、チャンネルソース選択、L/Rソロ、SUM、Lt/Rtダウンミックスを操作できます。また、ロータリーエンコーダーによる音量調整と、押下によるミュート機能を搭載。前面には1/4インチヘッドフォン端子を装備しており、ヘッドフォン接続時には内蔵スピーカーが自動的にミュートされます。

リアパネルには、2系統の12G/3G/HD-SDI入力とリクロックされた2系統のSDI出力を装備。オプションでSFP光ファイバー入力にも対応します。また、スタジオグレードのパワードスピーカーを駆動できるバランスステレオXLR出力（2系統）、3.5mmステレオジャック、および500mA出力対応のBluetoothアダプタ電源供給用USBポートを搭載しています。

さらに、3つのRJ45コネクタによりイーサネット接続および1GbネットワークSFPをサポート。 Web GUI、openGear Dashboard ソフトウェア、REST API経由で、ラウドネス測定設定、ソフトウェアアップデート、リモートモニタリングにアクセスできます。電源は付属の外部電源アダプタを使用。オプションの冗長電源入力コネクタも装備しており、高信頼性が求められる放送運用にも対応します。

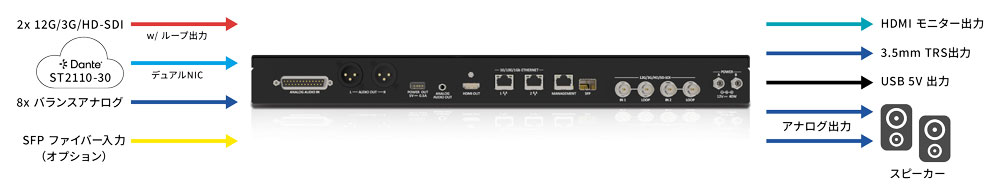

CRESCENDO C16-AM-12G 対応信号

仕様

C16-AM-12G 仕様 操作インターフェイス
  • チャンネルペア用LEDボタン × 8
  • ミキシングモード用LEDボタン × 4
  • メニュー操作ノブ
  • 音量ノブ（押してミュート）
  • L/R バランスノブ（押してセンター復帰）
ミキシングモード
  • Left only（Lソロ）
  • Right only（Rソロ）
  • LtRt
  • Sum
オーディオチャンネル 最大16ch
映像フィードバック HDMI 2.0（Type A）出力 - 選択した BNC1/BNC2/SFPのSDI入力映像をフィードバック表示
オーディオ入力インターフェイス
  • 2 × BNC（HD/3G/6G/12G-SDI）入力 ＋ 各ループ出力
  • 1 × SFP スロット（HD/3G/6G/12G ビデオ SFP または 1GbE）
  • 8 × バランスアナログ入力（DB25 TASCAM 互換、+24 dBu）
ネットワーク 3 × RJ45 管理およびネットワークオーディオ（1GbE ネットワーク SFP 対応）
リモートコントロール
  • Web GUI
  • DashBoard ソフトウェア
  • REST API
内蔵スピーカー
  • 2 × ステレオスピーカー（定格 2W、最大 4W、220Hz–20kHz）
  • 1 × LFE センタースピーカー（最大 5W、75Hz–16kHz）
  • クロスオーバー周波数：275 Hz
外部出力
  • 2 × 外部スピーカー用 バランス XLR（+24 dBu）
  • 前面：ステレオヘッドホン端子
  • 背面：3.5mm ステレオジャック ＋ Bluetooth ワイヤレスアダプタ用 USB（500 mA）
オプション
  • Dante ネットワークオーディオ対応
  • ST2110-30 / AES67 ネットワークオーディオ対応
一般 寸法（mm） 1RU（標準19インチラック） x 220（D）
ディスプレイ/解像度 2×2インチ 半透過型LCD（320×240px）、視野角160°
電源 60W, AC100-240V ±10%, 50-60Hz
