VersaBrix Build-A-Box / ポータブル型光伝送システム
※構成は営業にお問い合わせください。
本製品はオーダー時にカスタマイズするBTO製品です。組み合わせは自在ですので、構成やお見積りなどご遠慮なく弊社営業担当までお問い合わせください。

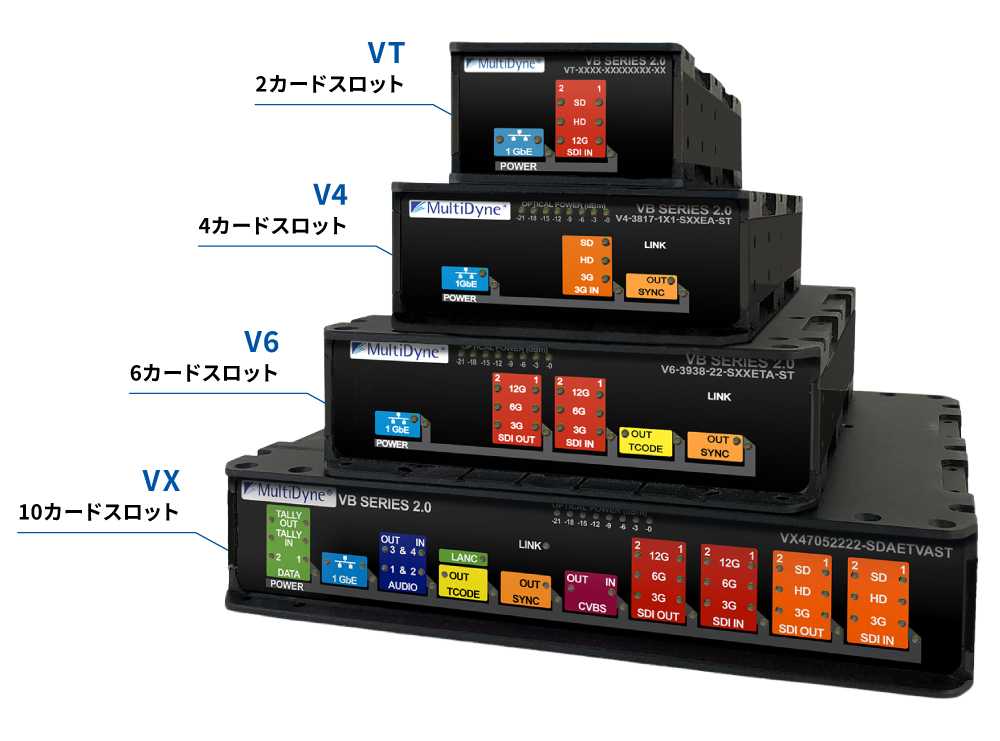

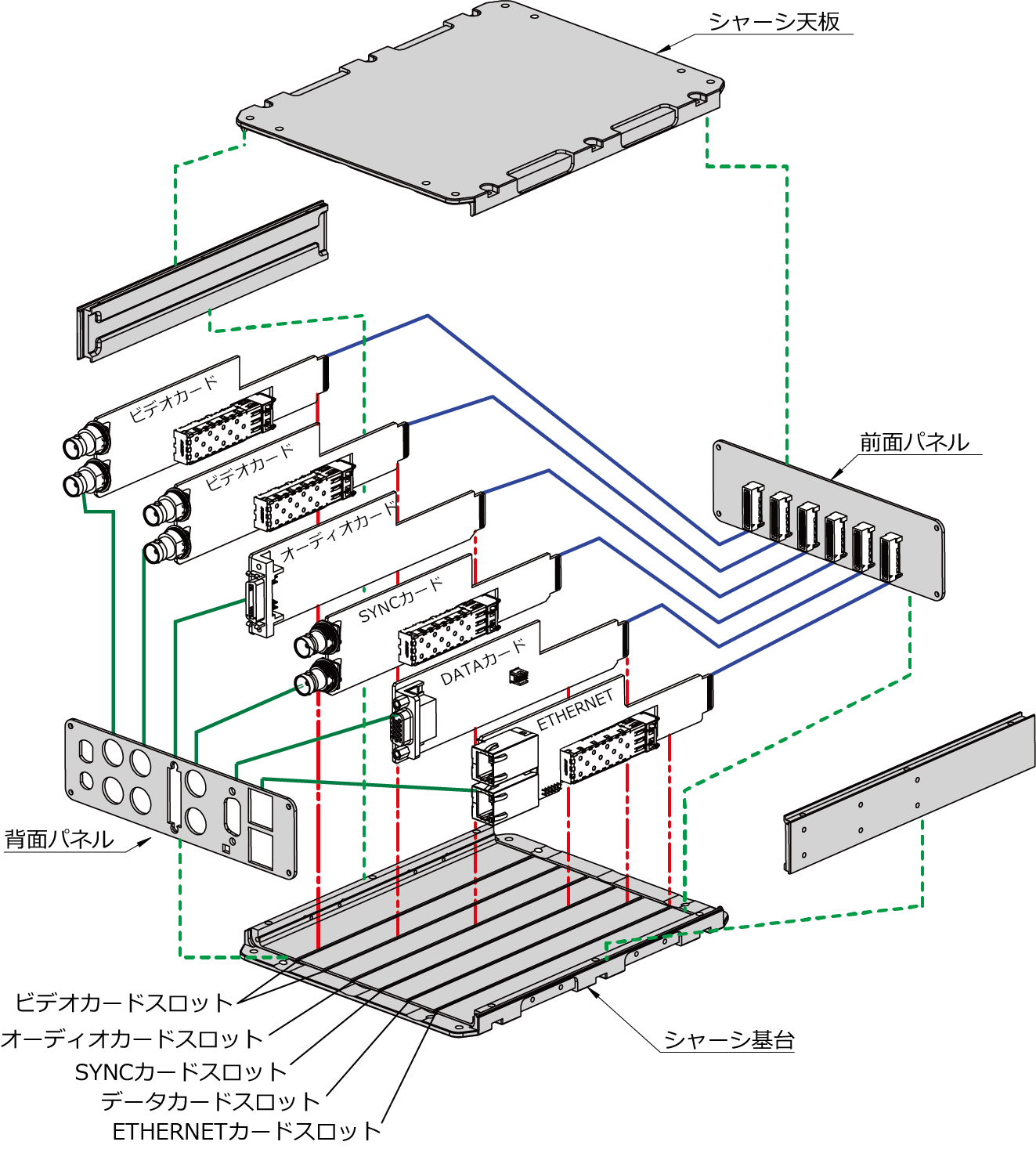

VersaBrixシリーズは、4種類（2/4/6/10スロット）のシャーシと用途に応じた光コンバーターカードを自由に組み合わせて、仕様に合わせたユニットを構築することができるポータブル型光ファイバー伝送システムです。
シリアルデータ、アナログ音声、12G-SDI映像、10Gb Ethernetに至るまで、さまざまな信号形式を1つのユニットで自由に組み合わせ可能です。各カードのI/Oは、それぞれ独立したファイバーで送受信することも、筐体内のすべての信号を1本のファイバーに多重化して伝送することも可能です。前面パネルにはLEDによる信号インジケータを搭載。リンクLEDは別のVBボックスと光リンクが確立したことを示し、前面のパワーメーターは受信感度を–21～0dBmの範囲で表示します。標準のVBボックスにはDC12V電源が付属しており、電源冗長化オプションも利用可能です。さらに、バッテリープレートや、外部電源「JUICE」または「APE」を使用した光複合ケーブル経由のリモート給電にも対応します。

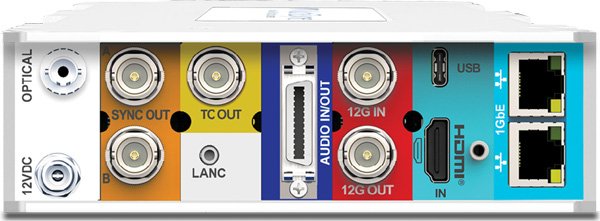

V6（6カードスロットシャーシ）構成例
フィールド用途での可搬性を備えつつ、設置オプションとして1RUラックマウントキット、カメラへの直接取り付けが可能なPTZキット、壁面取付ブラケットなどもご用意。さらに、多くのVB構成は、同等の入出力を持つopenGear®カードと互換性があり、フィールドに配置したVBからの信号を、冗長電源とDashBoard 監視を備えた2RU openGearフレームへ集約することが可能です。

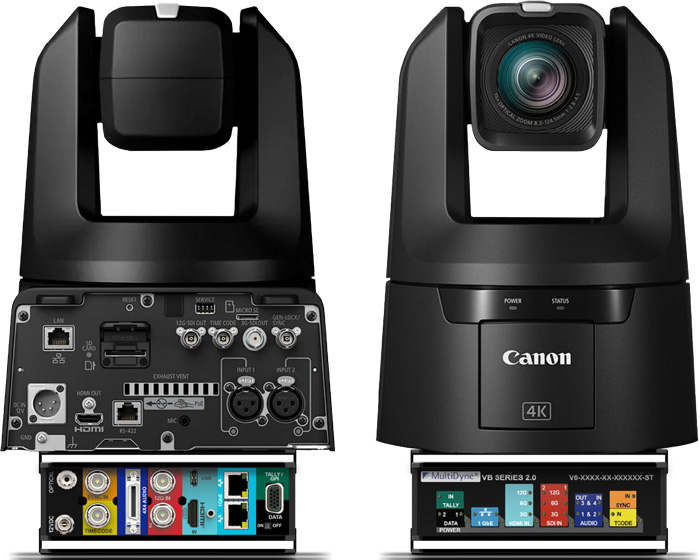

PTZカメラマウント例

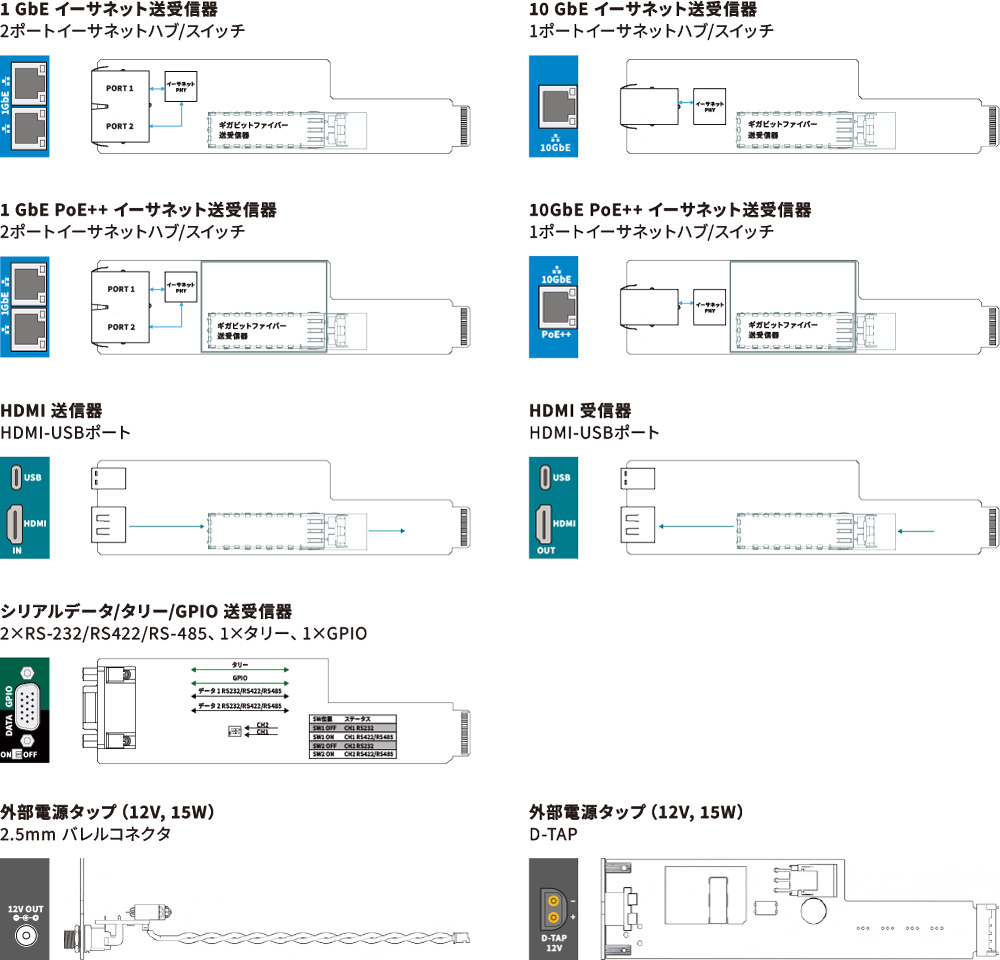

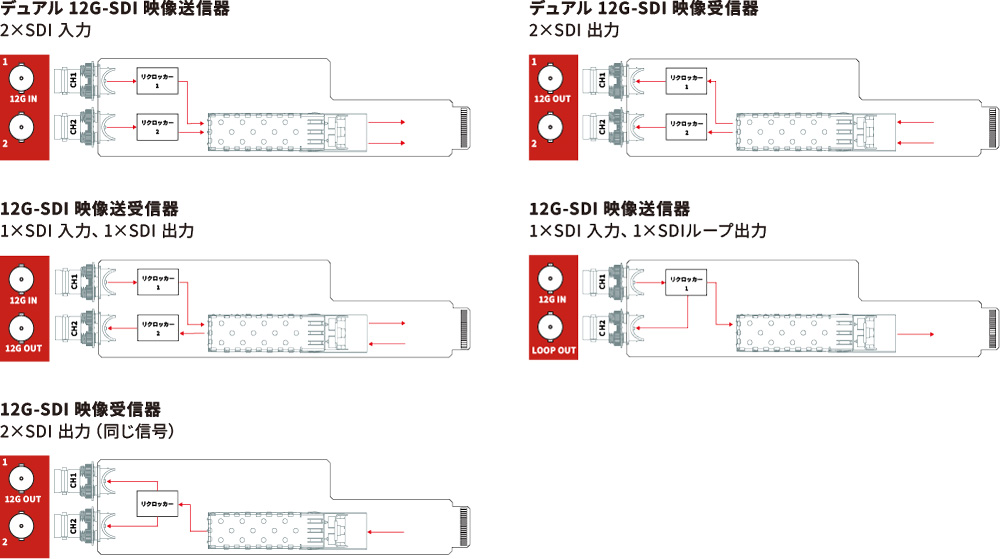

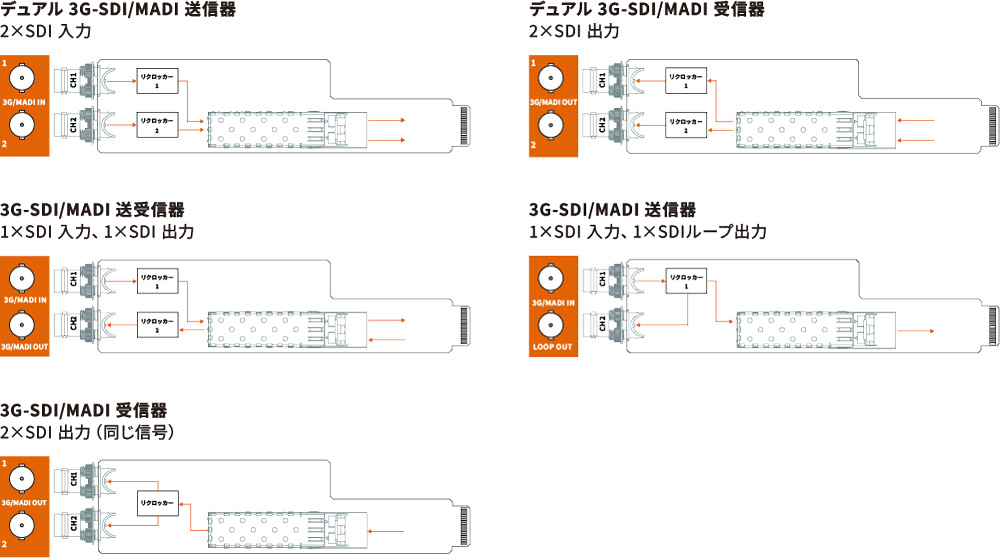

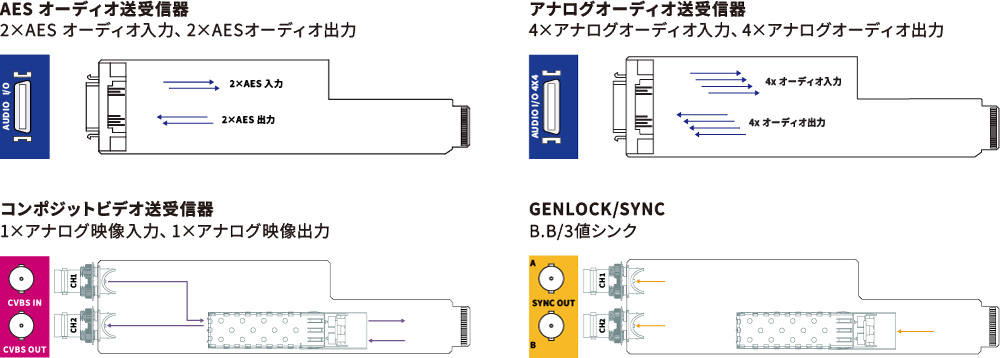

VBシリーズ用モジュラーカード
仕様
| デジタル映像 | 対応規格 | SMPTE 259M / 344M / 292M / 424M / ST-2081 / ST-2082 |
|---|---|---|
| 同軸入力補償（EQ） |
|
|
| 入力レベル | 800mV | |
| インピーダンス | 75Ω | |
| ビット誤り率 | 10⁻¹² | |
| ジッター | ＜0.2UI | |
| 立上り/立下り | ＜45ps | |
| リターンロス |
|
|
| Ethernet | 10 / 100 / 1000 Mbps | |
| 同期 | アナログ NTSC / PAL、HDTV 3値シンク | |
| データ | 対応規格 | RS232 / RS422 / RS485 |
| データレート | DC～3Mbps | |
| RS232 入力電圧 | ±25V 最大 / 2V 最小 | |
| RS232 出力電圧 | ±5V @ 3kΩ、1.6V Sens | |
| RS422 / RS485 入力電圧 | -7V ～ +12V、最小差動 0.2V | |
| GPI / GPO | Normally Open、Form 1 SPST | |
| アナログ音声 | S/N比 | >90dB |
| 周波数特性 | ±0.1dB未満（20Hz～20kHz） | |
| 歪率 | ＜0.05% | |
| レベル調整 | 28 / 16 / 10 / 4 dBu | |
| 最大入出力レベル | +24dBu | |
| 入力インピーダンス（バランス） | >10kΩ | |
| 出力インピーダンス（バランス） | ＜50Ω | |
| デジタル音声 | 入出力方式 | AES3 / AES3id（バランス対応） |
| 入出力インピーダンス | 110Ω / 75Ω（DIPスイッチ切替） | |
| 動作範囲 | ±20%、0.1MHz～6.0MHz | |
| 入力レベル | 2～7Vpp（110Ω時） | |
| 立上り/立下り時間 | 5～30ns（10Ω時） | |
| ジッター | ＜20ns | |
| 光仕様 | 動作波長 | DFB 1271～1591nm |
| レーザー出力 | -2 ～ 0dBm（Class 1） | |
| 受信感度 | -20dBm | |
| 対応ファイバー | シングルモード | |
| 光コネクター | ST / LC / SC | |
| 最大伝送距離 | 20km / 40km / 80km | |
| 消費電力 | 映像カード | 2.12W |
| イーサネットカード | 1.97W | |
| 同期カード | 2.5W | |
| データカード | 0.6W | |
| 音声カード | 1.3W | |
| 一般 | 寸法（LxWxH） |
|
| 映像コネクタ | BNC | |
| 同期/タイムコードコネクタ | BNC | |
| 音声コネクタ | MDR26-F | |
| データコネクタ | HD15-F | |
| イーサネットコネクタ | デュアルRJ45 | |
| 電源入力 |
|
|
| 動作温度 | -25°C～+45°C | |
| 動作湿度 | 0～90% RH（結露なきこと） |
