HoneyBadger / スタジアムシグナルエクステンション

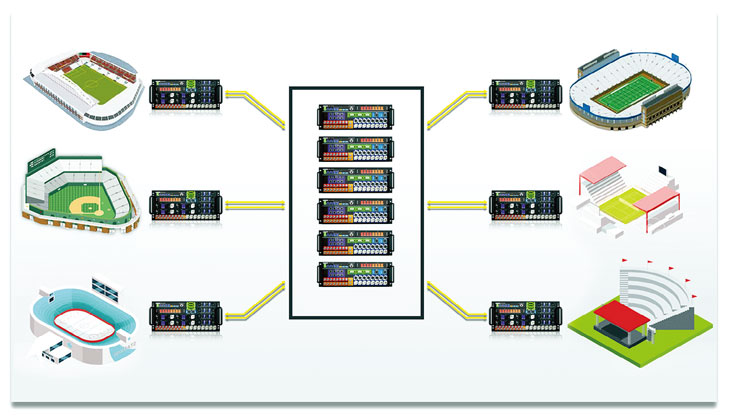

HoneyBadgerは、会場の規模に左右されない高性能光ファイバーエクステンダーです。豊富な機能セットを備え、競技場やアリーナなどの大規模会場での中継・制作を強力にサポートします。

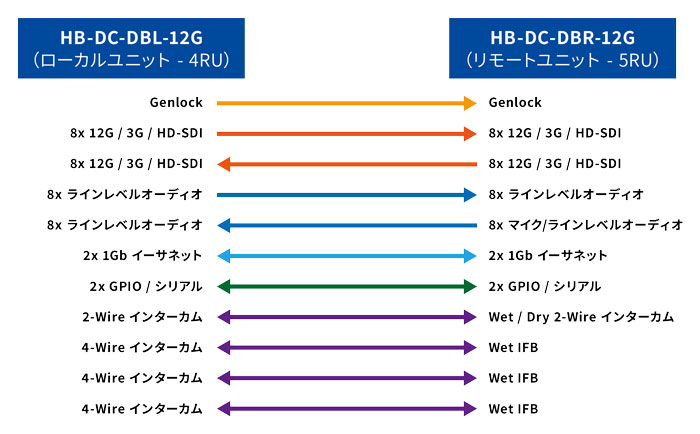

最大8台のカメラ入力とリターンフィード、さらに同期信号の延長に対応し、確実かつタイムリーな映像取得を実現。パーティラインインカムチャンネルと8系統のマイクプリ入力により、出演者の声を明瞭にオンエアできます。加えて、2系統の独立した1GbE LAN延長により、わずか2本のシングルモードファイバーでIP接続も同時に延長可能です。

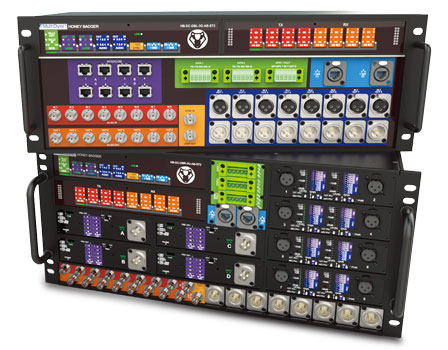

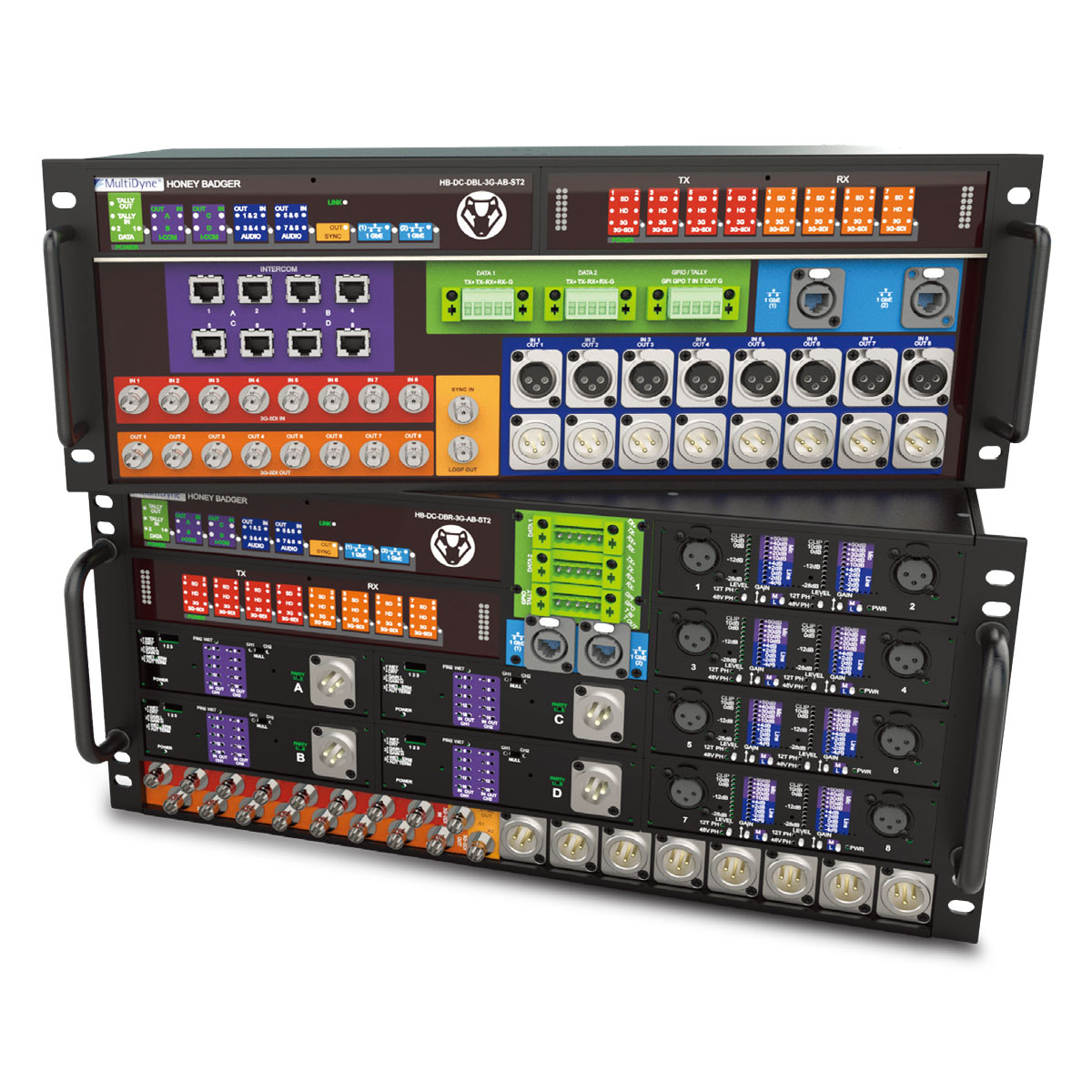

5RUサイズのリモートユニットは、二重化されたDC48V電源に加え、バックアップ用のバッテリープレートを搭載。光コネクタは、デュアルST、Neutrik opticalCON DUO 光複合カメラコネクタから選択できます。ローカルユニットはコンパクトな4RUサイズで、リモート側と同等のインターフェースを装備。映像はBNC、音声はXLR、シリアルデータやGPIOは容易に配線できるPhoenixコネクタを採用しています。さらに、12G-SDI入出力対応モデルでは、4K制作にも対応可能です。
仕様 ※12G-SDI 向け仕様。3G-SDI バージョンには該当しません
HB-DC-DBR-12G（リモート側）
| デジタルビデオ | 8×送信 | 12G/3G/HD/SD-SDI SMPTE ST-2082, ST-2081, SMPTE 424M, 292M, 344M, 259M |
|---|---|---|
| 8×受信 | 12G/3G/HD/SD-SDI SMPTE ST-2082, ST-2081, SMPTE 424M, 292M, 344M, 259M | |
| 入力側 Coax EQ |
|
|
| 入力レベル | 800mV（p-p） | |
| インピーダンス | 75 Ω | |
| ビットエラーレート(BER) | 10-12 | |
| ジッター | ＜0.03UI（1 MHz 以下） | |
| 立ち上がり/立ち下がり時間 | ＜270ps | |
| リターンロス |
|
|
| コネクタ | フルサイズ BNC | |
| アナログオーディオ | 8×入力 | 3ピン XLR（メス）ラインレベル または マイクプリ（ファンタム電源切替可） |
| 8×出力 | 3ピン XLR（オス）ラインレベル | |
| S/N | >90dB | |
| 周波数特性 | ±0.1dB（20 Hz〜20 kHz） | |
| 歪率 | ＜0.05% | |
| 最大 I/O レベル | +24dBu | |
| 入力インピーダンス（バランス） | ＞10kΩ | |
| 出力インピーダンス（バランス） | ＜50Ω | |
| コネクタ | 3ピン XLR | |
| シリアルデータ | 2× | RS-232 / RS-422 / RS-485（ケーブル改造が必要） |
| RS-232 入力 | ±25V最大、2V最小 | |
| RS-232 出力 | V ±5V @3kΩ、1.6V感度 | |
| RS-422/485 入力 | V –7V〜12V、最小0.2V差動 | |
| コネクタ | フェニックスコネクタ | |
| タリー/GPIO | 1× | GPI ＆ GPO（Form 1 SPST） |
| 1× | Tally入力 ＆ Tally出力（Form 1 SPST） | |
| コネクタ | フェニックスコネクタ | |
| 光 | 光波長 | DFB レーザー 1271 nm〜1610 nm |
| 送信レーザー出力 | –2〜0 dBm（Class 1） | |
| 受信感度 | –24dBm（1.25G）、–20dBm（3G）、–14dBm（12G） | |
| ファイバータイプ | シングルモード | |
| 伝送距離 | 3G 最大20km、12G 最大10km | |
| コネクタ | ST、SC、LC、LEMO 304M、Neutrik opticalCON Duo | |
| *ファイバーケーブルおよび接続点の本数・品質・清掃状態により最大到達距離は変動します。 | ||
| イーサネット | 2× | 10/100/1000 Mbps |
| コネクタ | RJ45 | |
| インターカム | 4× | 2-Wire（Wet/Dry対応） |
| タイプ | 2チャンネルパーティーライン、アンバランス（ピン1：共通、ピン2：Ch1 オーディオ＋DC、ピン3：Ch2 オーディオ） | |
| 対応 | RTS、Clear-Com 1ch/2chシステム | |
| インピーダンス（Normal） | >20kΩ | |
| インピーダンス（2-Wire 電源供給モード） | 200Ω | |
| ノミナルレベル | –10dBu（RTS）、–14dBu（Clear-Com） | |
| “Mic Kill” 信号 | 24kHz ±1% | |
| 2-Wire 電源供給 | DC28V（最大750mA） | |
| コネクタ | 3ピン XLR（オス） | |
| 電源 | 電源入力 | AC85–264V、47–63Hz |
| 消費電力 | 最大200W、通常100W | |
| コネクタ | IEC320-C14 | |
| 一般 | 寸法（mm） | 高さ（H）：221 mm 幅（W）：483 mm（標準 19インチラック） 奥行（D）：318 mm（取手含む：361 mm） |
| 重量 | 約 10 kg | |
| 動作温度 | –20°C〜45°C | |
| ラックマウント | 5RU | |
HB-DC-DBL-12G（ローカル側）
※ローカル側は上記「リモート側」仕様を基本とし、以下が異なります
| アナログオーディオ | 8×入力 | 3ピン XLR（メス）ラインレベル |
|---|---|---|
| 8×出力 | 3ピン XLR（オス）ラインレベル | |
| インターカム | 4× | RJ-45 4-Wire |
| 電源 | 電源入力 | AC85–264V、47–63Hz |
| 消費電力 | 通常40W | |
| コネクタ | IEC320-C14 | |
| 一般 | 寸法（mm） | 高さ（H）：173 mm 幅（W）：483 mm 奥行（D）：262 mm（取手含む：305 mm） |
| 重量 | 約 7 kg | |
| 動作温度 | –20°C〜45°C | |
| ラックマウント | 4RU |
