VF-9000/9100 Series / 12G-SDI/IP対応 高密度光ファイバー伝送システム
※構成は営業にお問い合わせください。
本製品はオーダー時にカスタマイズするBTO製品です。組み合わせは自在ですので、構成やお見積りなどご遠慮なく弊社営業担当までお問い合わせください。

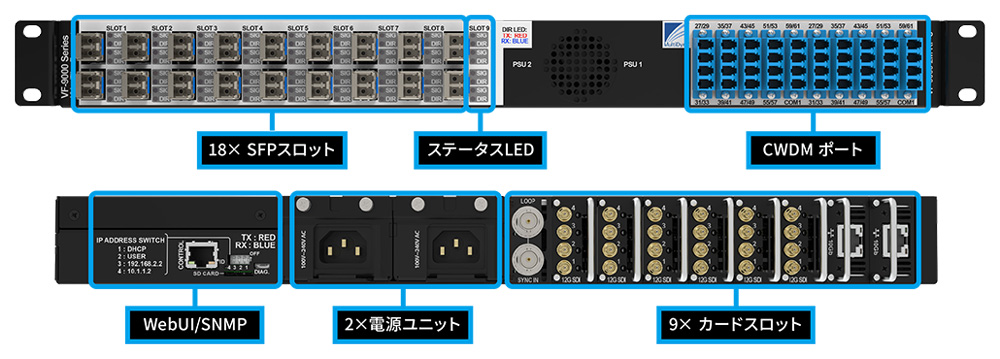

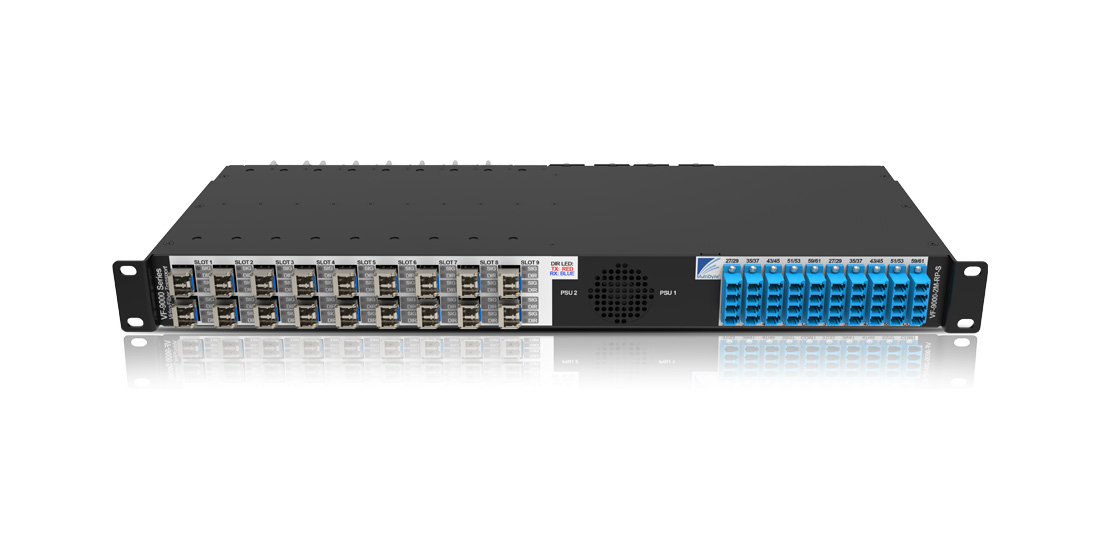

VF-9000シリーズは、1RUのフレームに最大18系統の光I/O（9または18 SFPポート）と9基のリアモジュールスロットを備え、最大36ポートのCWDMを実装できる高密度の光ファイバー伝送システムです。最大18系統の12G-SDI対応フルサイズBNC、または36系統のHD-BNC構成に加え、アナログ音声、AES/EBU、MADI、シリアルデータ、タリー、HDMI 2.0、1G/10Gイーサネット、CVBS/B.B、ゲンロック/同期信号など多彩な信号を同一フレーム内で統合可能です。SNMP監視、openGear DashBoard連携、RESTful APIに対応し、効率的な信号伝送を実現します。

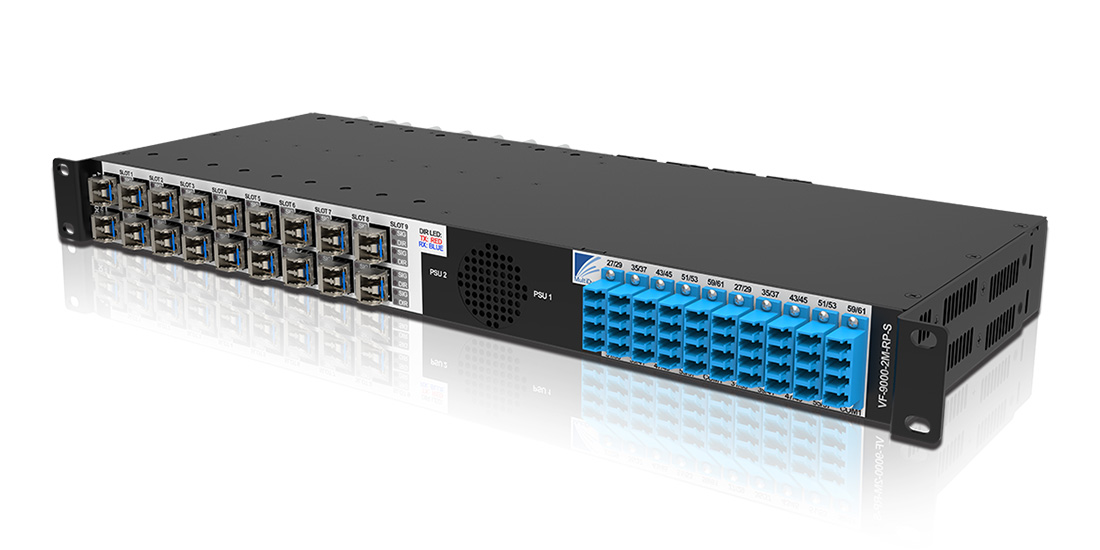

CWDM SFPを使用することで、最大36信号を2芯のシングルモードファイバー上で多重伝送可能。前面に配置されたSFPとCWDMポート間は一般的なLCパッチケーブルで接続する仕様なため、系統の変更や割込みにも対応します。

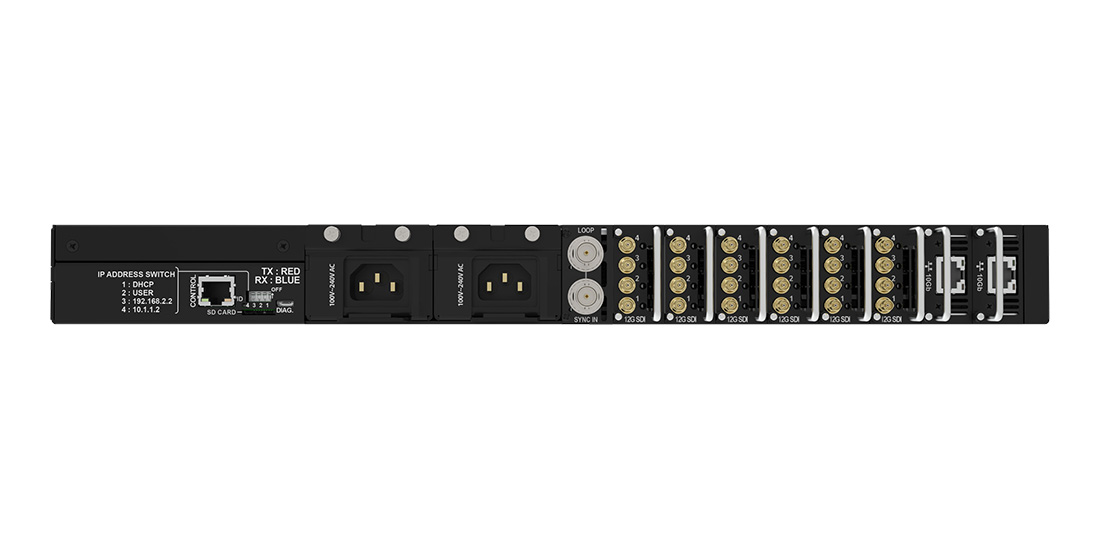

映像入出力構成は、装着されたSFPモジュールに応じて自動的に設定されます。デュアルTX SFPを装着した場合は、背面BNCは入力として動作し、デュアルRX SFPを装着した場合は出力として動作するため、追加設定や手動構成は不要です。
局内の室間リンクや中継車と出先間の高密度なリンクなどで利用できるほか、4K映像の多回線の伝送を必要とする交通網の監視設備や警備や防衛の監視設備などにも応用が可能です。二重化電源により、クリティカルな環境でも安心してお使いいただけます。
SFPはNon-MSAのタイプをCWDMの波長毎に用意していますので、組み合わせにつきましては、営業担当までお問い合せください。SFPのステータスは、前面のLEDで確認することもできますが、SNMPで確認することも可能です。TSL ProductsのTALLYMAN Virtual Panelで管理することも可能です。

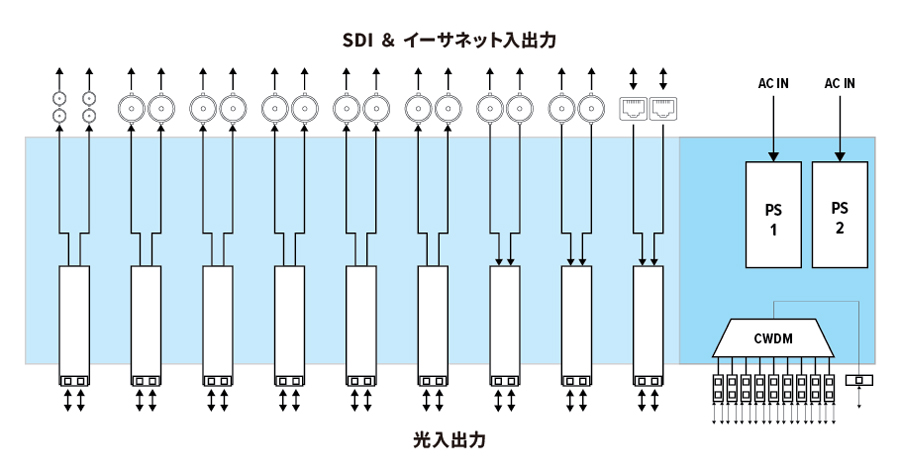

VF-9000 入出力

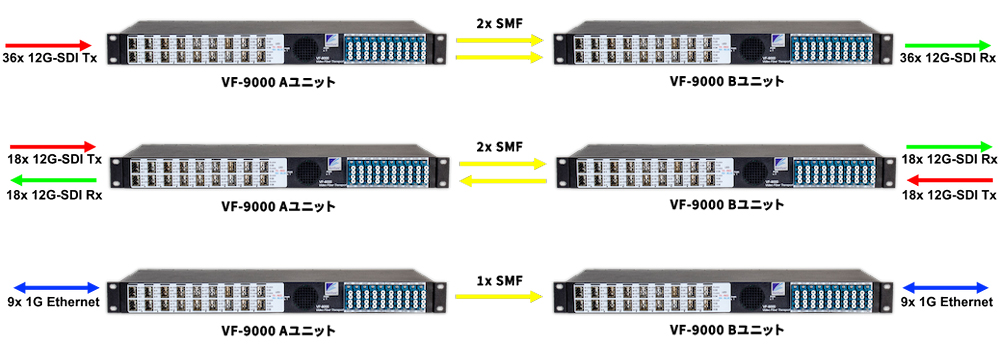

VF-9000 アプリケーション例

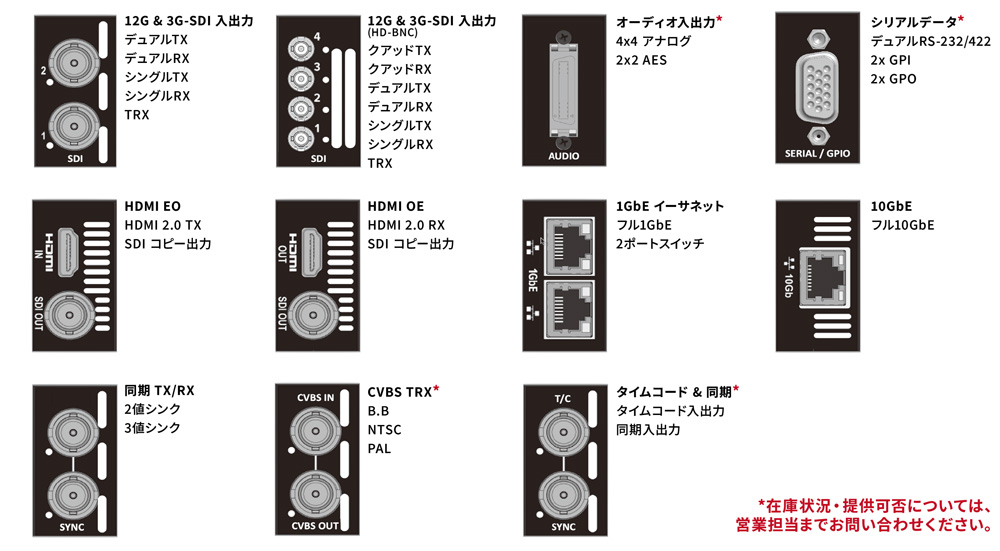

VF-9000 リアカードモジュールオプション
各ビデオカードは、背面に2系統のBNCまたは4系統のHD-BNC、前面に1または2基のSFPスロットを搭載。2ch SFP＋2系統BNC構成に加え、1入力＋ループ出力構成にも対応しています。この場合、光出力は1系統となり、対向受信カードでは1系統光入力＋デュアルBNC出力構成となります。
VF-9000 仕様
| デジタル映像 | 映像コネクター | BNC / HD-BNC |
|---|---|---|
| 銅線入出力数 | 最大18系統 BNC または 最大36系統 HD-BNC | |
| 対応規格 | SMPTE ST2082 / ST2081 / ST424 / ST297M / ST292M / ST259M-C / DVB-ASI | |
| 同軸入力補償（EQ） |
|
|
| 入力レベル | 100mVp-p | |
| インピーダンス | 75Ω | |
| ビット誤り率 | 10⁻¹² | |
| リターンロス |
|
|
| Ethernet | SFP | 1.25Gbps SFPトランシーバー |
| 対応CWDM波長 | 1270～1610nm | |
| 伝送距離 | 20km / 40km / 80km | |
| 映像 | 対応SFP | 3G映像用SFP |
| 構成 |
|
|
| 伝送距離 | 20km / 40km / 80km ※12G光モジュールは10km | |
| 一般 | 寸法（mm） | 482.6（W）×44.4（H）×190.5（D） |
| 動作温度 | -25°C～+50°C | |
| 動作湿度 | 0%～95% 結露無きこと | |
| 電源 | AC 100～240V, 47～63Hz | |
| 消費電力 | 25W（フル実装時）※消費電力はSFP種類により変動 |
10GbE イーサネットモジュール
| 仕様 | 対応Ethernet規格 |
|
|---|---|---|
| ケーブル伝送距離（10G） |
|
|
| ケーブル伝送距離（5G/2.5G） | CAT5e以上：100m | |
| ケーブル伝送距離（10M/100M/1G） | CAT5e以上：130m | |
| 一般 | 消費電力 |
|
| 電源 |
|
VFC-SERIAL-GPIO-C モジュール
| 仕様 | 対応SFP | 1.25Gbps |
|---|---|---|
| 対応データ規格 | RS232 / RS422 / RS485 | |
| 最大データレート |
|
|
| RS232 入力電圧 | ±25V | |
| RS232 出力電圧 | ±5V @ 3kΩ to GND | |
| RS422 / RS485 入力電圧 | -7V ～ +12V 最小差動電圧：0.2V | |
| RS422 出力電圧 | 最小2V | |
| RS485 出力電圧 | 最小1.5V | |
| GPI / Tally入力 | フォトアイソレート入力、GNDアクティブ | |
| GPO / Tally出力 | Normally Open、Form 1 SPST | |
| 一般 | 消費電力 | 最大1W |
| 電源 | フレームより12V供給 |
VFC-AUDIO-C モジュール
| 音声 | 入力チャンネル数（モノラル） | 4 |
|---|---|---|
| 出力チャンネル数（モノラル） | 4 | |
| 対応方式 | バランスアナログラインレベル または AES3（2ch単位で切替可能） | |
| アナログ音声 | レベル | +4dBu（標準） / +24dBu（最大） |
| 入力インピーダンス | >10kΩ | |
| 出力インピーダンス | 50Ω（バランス） | |
| S/N比 | >90dB | |
| 周波数特性 | ±0.1dB（20Hz～20kHz） | |
| 歪率 | ＜0.05% | |
| デジタル音声 | サンプリングレート | 最大48kHz |
| ビット深度 | 最大24bit |
VFC-CVBS-C モジュール
| 映像（CVBS） | 入力数 | 1 |
|---|---|---|
| 出力数 | 1 | |
| 対応信号 | アナログ NTSC / PAL | |
| インピーダンス | 75Ω | |
| 公称信号レベル | 1Vp-p |
VFC-HDMI-OE モジュール
| 仕様 | コネクター | 75Ω BNC（ループ出力）・HDMI Type-A（入力） |
|---|---|---|
| 対応ビットレート（SDI） | HD / 3G / 6G / 12G | |
| HDMI規格 | HDMI 2.0（HD / 3G / 6G / 12G-SDI相当の映像フォーマットに対応） | |
| 信号レベル | 800mVp-p（標準） | |
| SFP | HD / 3G / 6G / 12G対応 映像用SFP 1TX |
VFC-HDMI-EO モジュール
| 仕様 | コネクター | 75Ω BNC（ループ出力）・HDMI Type-A（入力） |
|---|---|---|
| 対応ビットレート（SDI） | HD / 3G / 6G / 12G | |
| HDMI規格 | HDMI 2.0（HD / 3G / 6G / 12G-SDI相当の映像フォーマットに対応） | |
| 信号レベル | 800mVp-p（標準） | |
| SFP | HD / 3G / 6G / 12G対応 映像用SFP 1RX |
