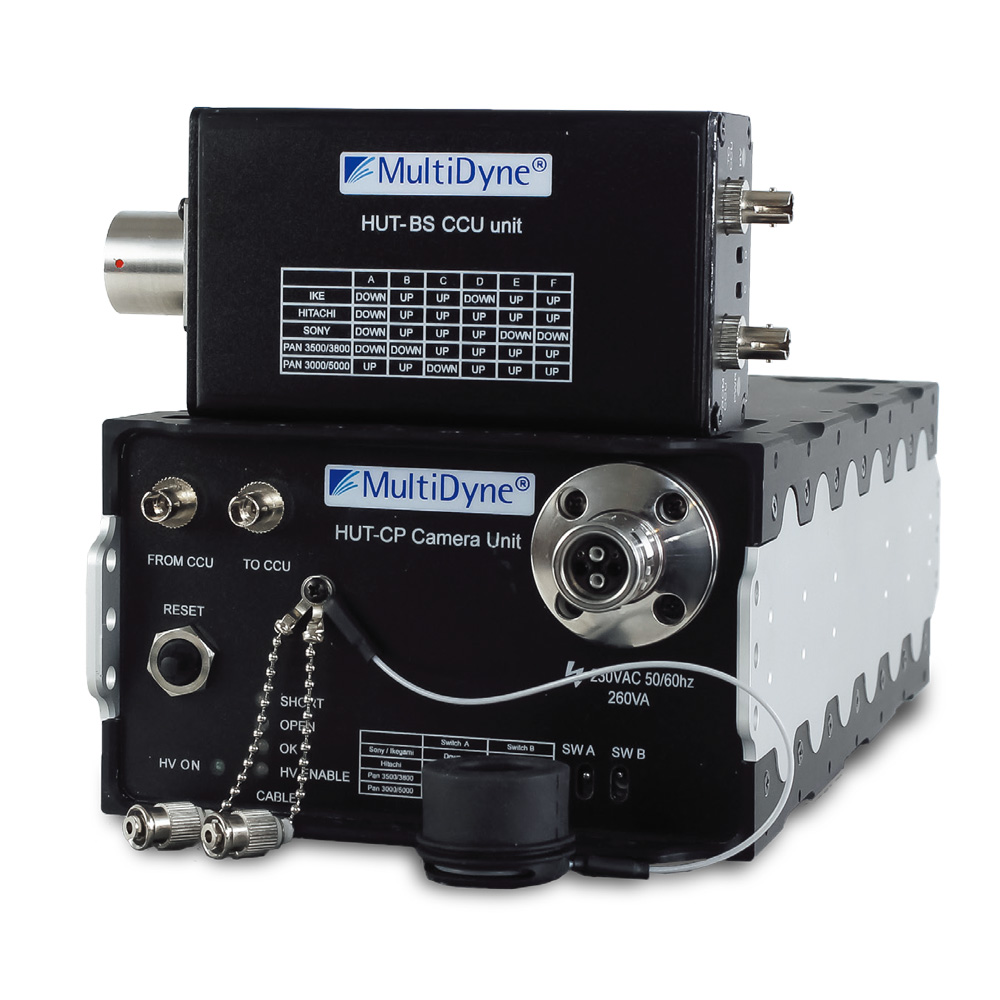

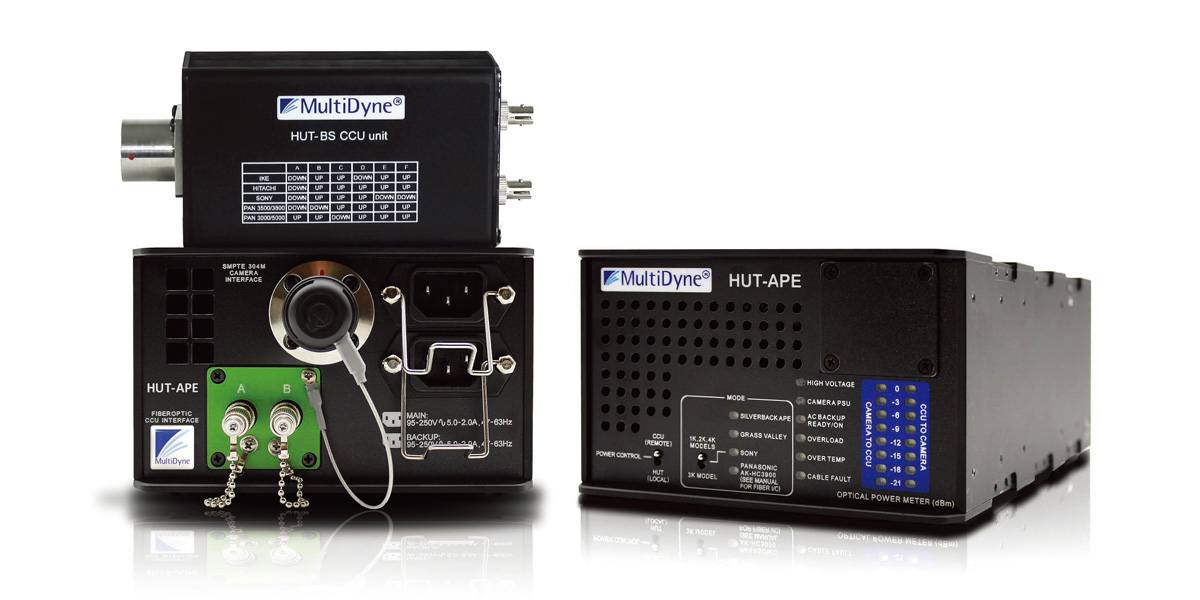

HUT-CP/HUT-APE / システムカメラエクステンダー
HUT-CP/HUT-APEは、光複合カメラケーブルの距離制約を解消し、カメラヘッドとCCU（カメラコントロールユニット）間を、一般的なシングルモード光ファイバーを用いて10km以上延長できるシステムカメラエクステンダーです。ゴルフ場やスタジアムなど、光複合カメラケーブルの敷設が困難な中継用途や、固定設備で放送用カメラを使用するアプリケーションなどに最適です。また、ST、LC、SC、OpticalCONなどの業界標準コネクタに対応しています。HUT-CPはAC給電型、HUT-APEはDC給電型のモデルです。
基本的な接続方法は、HUT-CP/HUT-APEユニットをARIB準拠の光複合カメラケーブルでカメラヘッドに接続し、HUT-BSユニットを適切な長さの光複合カメラケーブルでCCUに接続します。さらに、HUT-CPとHUT-BSの間をシングルモード光ファイバーで接続します。HUT-CP/HUT-APEからカメラヘッドへは、光複合カメラケーブルを介した電源供給が可能で、HUT-CP使用時は最長1km、HUT-APE使用時は最長3kmまで対応します。カメラヘッド-CCU間の電源制御はHUT-BSで行ない、ソニー、池上通信機、パナソニック、GrassValley各社の制御仕様に合うように選択できます。

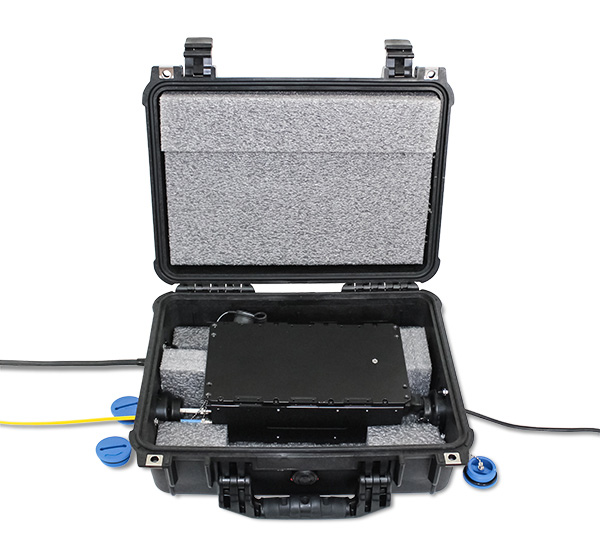

また、カメラヘッド側にローカル電源を供給できる場合は、HUT-CSユニットを使用してパッシブ接続も行えます。
アプリケーション例

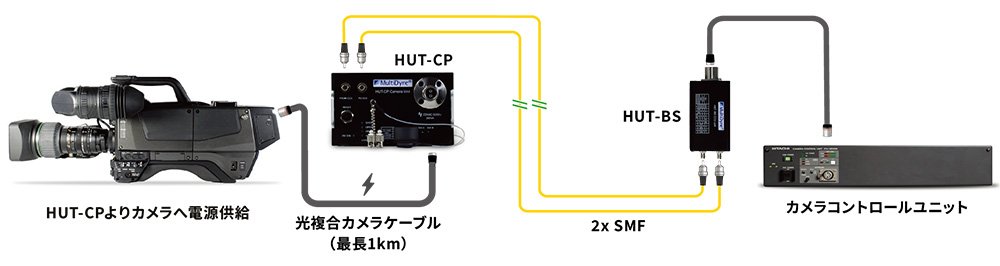

光複合カメラケーブルを用いてカメラへ電源を供給（HUT-CP）
ローカル電源を用いてカメラへ電源を供給（HUT-CP）

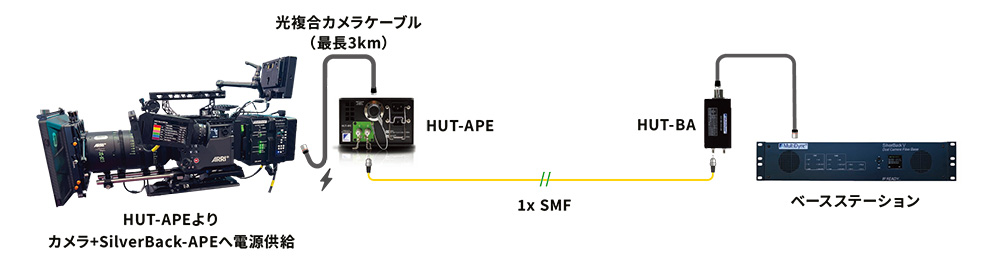

SilverBack-APE 光ファイバーカメラアダプタへの電源供給（HUT-APE）
HUT Series 対応カメラ
| MultiDyne | SilverBack V/APE/SVB1 Cinema Live対応カメラアダプター SWIT や Anton Bauer製のバッテリープレートに装着して使用 |
| Grass Valley | LDXシリーズ |
| ソニー | HDCシリーズ |
| パナソニック | AK-HCシリーズ |
| 池上通信機 | UHKシリーズ |
仕様
| 光ファイバー | 対応波長 | 1310nm |
|---|---|---|
| 送信レベル | 0dBm（クラス1レーザー） | |
| 損失バジェット | 7dB以上 | |
| 適合光ファイバー | シングルモード | |
| 適合光コネクタ |
|
|
| 伝送距離 | 最長20km | |
| 一般 | 動作温度 | -25℃～+70℃ |
| 動作湿度 | 0%～95% 結露無きこと | |
| 電源入力 |
|
|
| 最大消費電力 |
|
|
| 寸法（mm） |
|
|
| 重量 |
|
