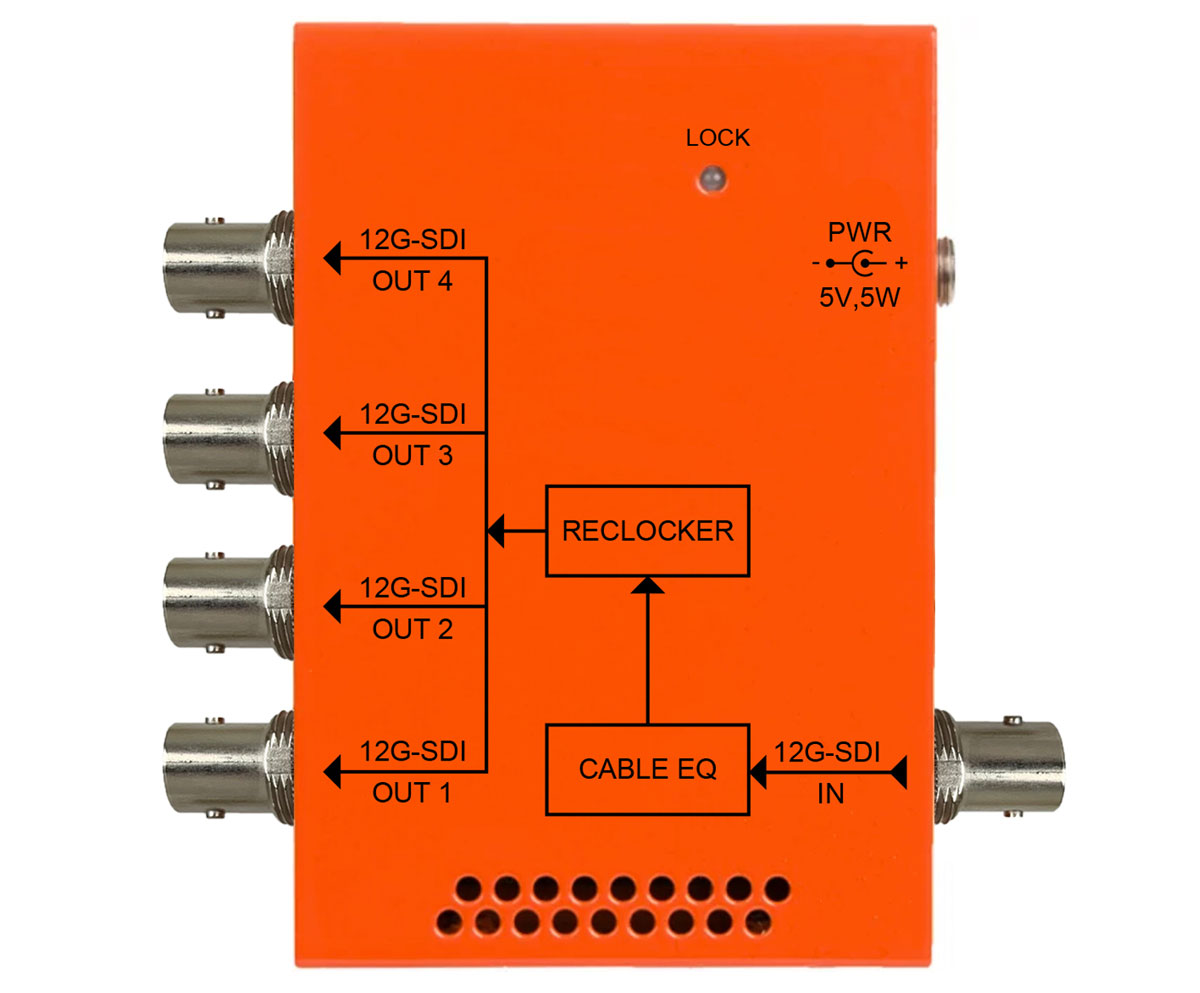

NBX-DA-1X4-12G / 12G-SDI対応 4分配器
NanoBriX NBX-DA-1X4-12Gは、12G/3G/HD/SD-SDI信号対応の4分配器です。入力されたSDI信号を、75Ω BNCコネクタから最大4分配します。マルチレート12G-SDIケーブルイコライザーおよびリクロッカーを搭載し、2160p60までのすべてのSDIフォーマットへの自動切り替えに対応。SDI信号を複数の機器へ高品位に分配する用途に最適です。
デュアルカラーLEDインジケーターを搭載し、緑色はSDI信号入力が有効でリクロッカーがロックしている状態、赤色は有効なSDI信号が入力されていない状態を示します。堅牢なスチール製パウダーコート筐体を採用し、ロック式DCコネクタ付きACアダプターにより電源供給されます。
NBX-DA-1X4-12G 仕様
| 一般 | 寸法（LxWxH） | 100.1 mm x 66.7 mm x 20.6 mm |
|---|---|---|
| 重量 | 221g | |
| 電源 | DC5V、5W アダプター |

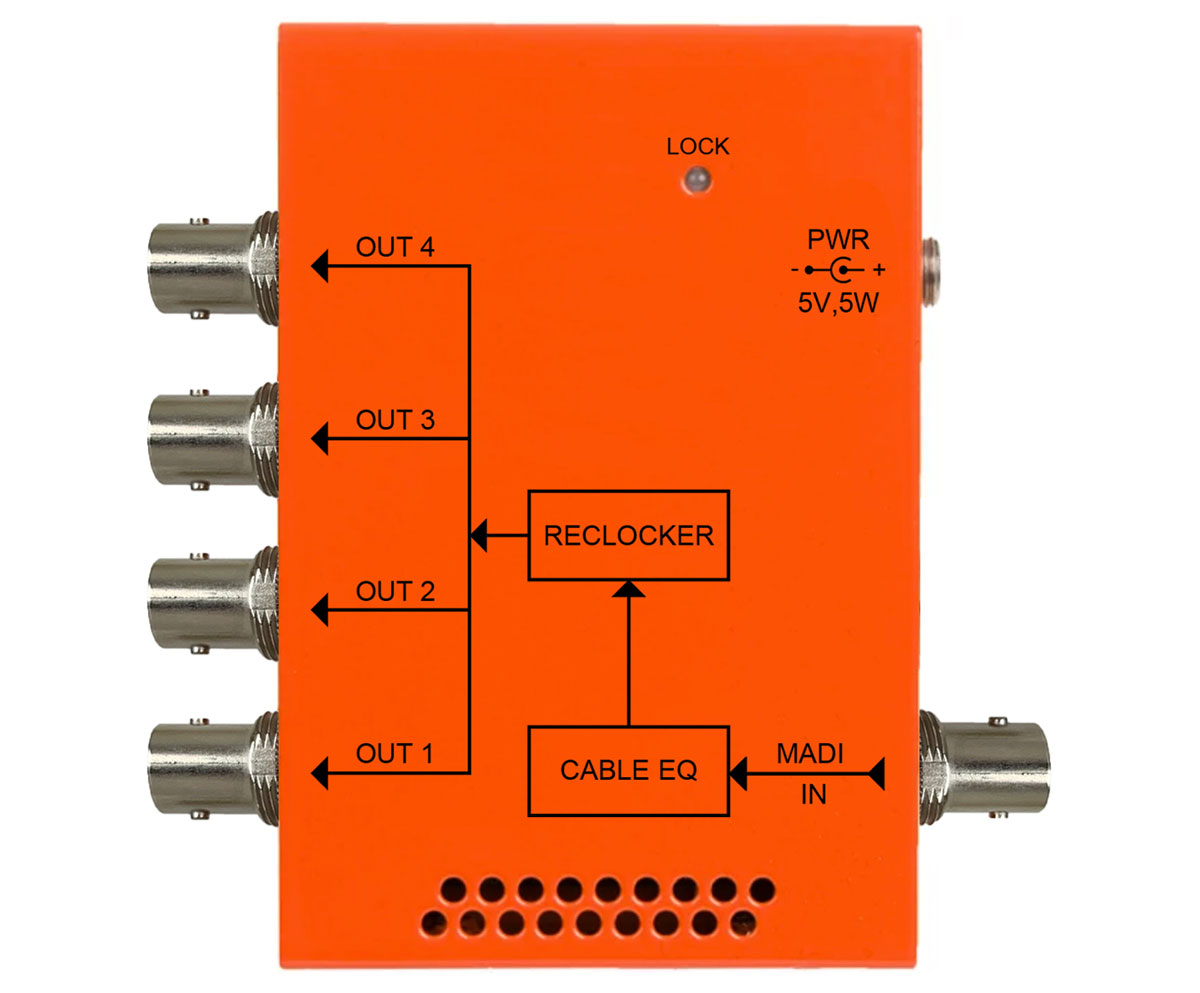

NBX-DA-1X4-MADI / MADI対応 4分配器
NanoBriX NBX-DA-1X4-MADIは、MADI信号対応の4分配器です。BNCコネクタで1系統のアンバランス 64ch MADI信号（48kHzサンプリングレート）を受信し、同じくBNCコネクタから最大4系統のアンバランス出力を提供します。ケーブルイコライザーとリクロッカーを搭載し、長距離伝送時のリピーターとしてのご利用にも最適です。MADI信号にロックしている場合のLEDインジケータも装備しています。
NBX-DA-1x4-AESU 仕様
| MADIオーディオ | 対応規格 | AES10-2003 |
| 入出力インピーダンス | 75Ω | |
| コネクタ | BNC | |
| 入出力レベル | 1Vp-p | |
| 立上り/立下り | 30～44ns | |
| ジッタ | 0.025 UI以下 | |
| サンプリング周波数 | 48kHz | |
| 一般 | 寸法（mm） | 20.7（W）×100（H）×66.7（D) |
| 質量 | 0.2kg | |
| 動作温度 | -0°C～+50°C | |
| 動作湿度 | 0%～95%, 結露無きこと | |
| 消費電力 | 5W以下 | |
| 電源コネクタ | 2.5mmジャック |
