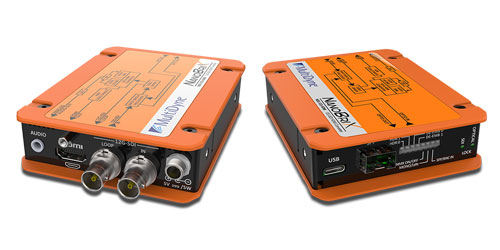

NB2-12G-HDMI / 12G/6G/3G/HD/SD-SDI to HDMI 2.0 コンバーター

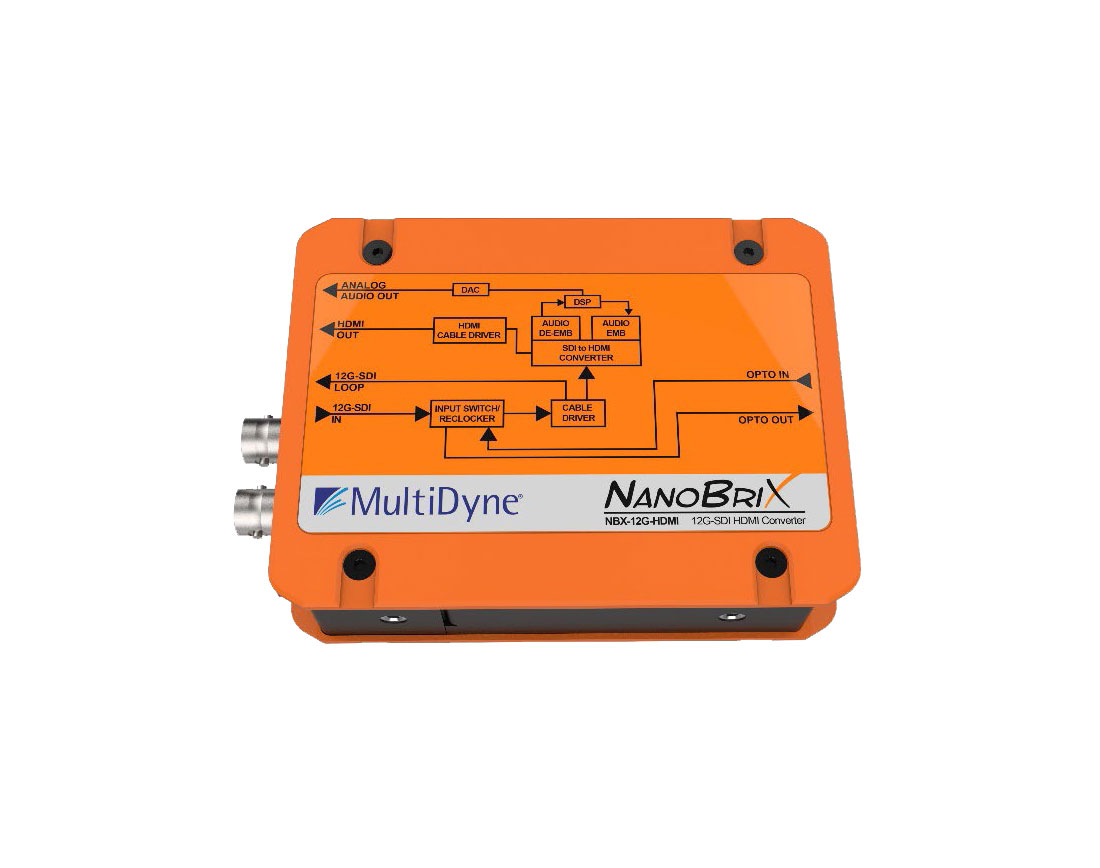

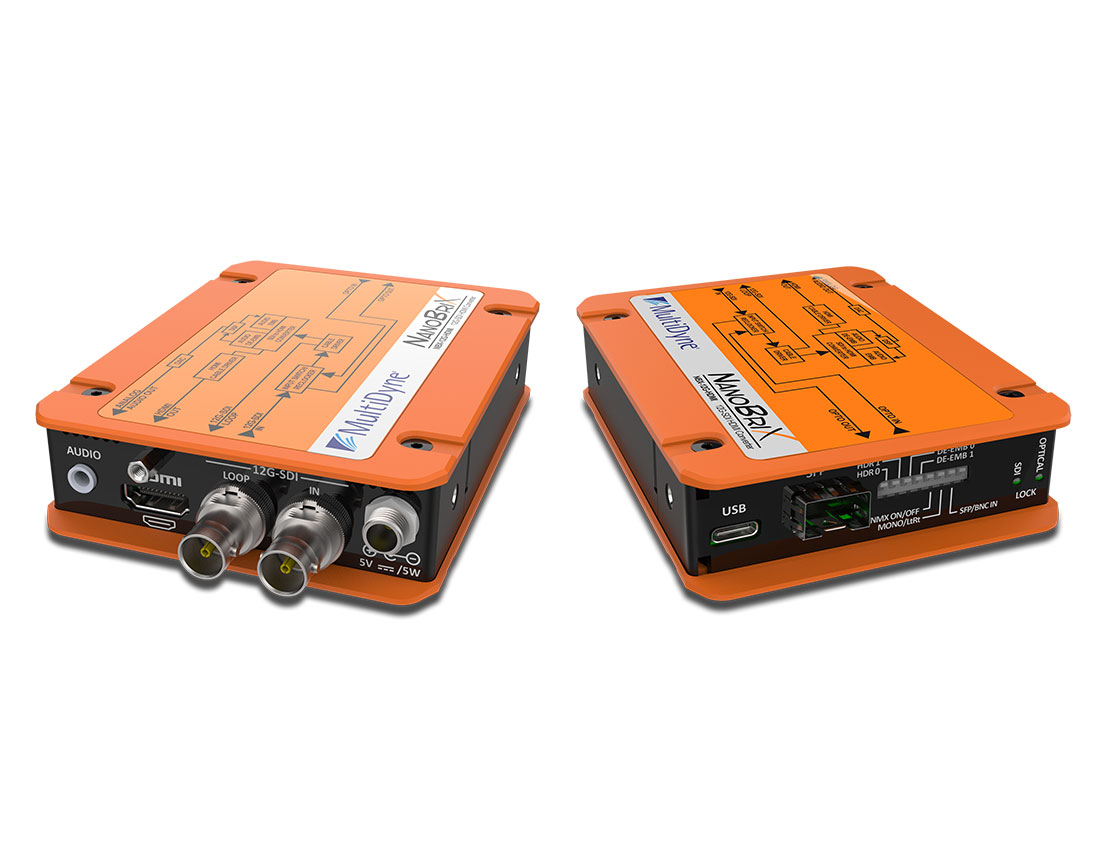

NanoBrix NB2-12G-HDMIは、12G-SDI信号をHDMI 2.0信号へ変換するコンバーターです。12G-SDI映像をHDMI 2.0入力対応LEDモニターで表示でき、コスト効率の高いモニタリングソリューションとして最適です。さらに、外部スピーカーへ出力可能なアナログ音声出力も搭載。DIPスイッチにより、ステレオペア、Lt/Rtダウンミックス（5.1→ステレオ）を選択でき、映像・音声の包括的なモニタリング環境を提供します。

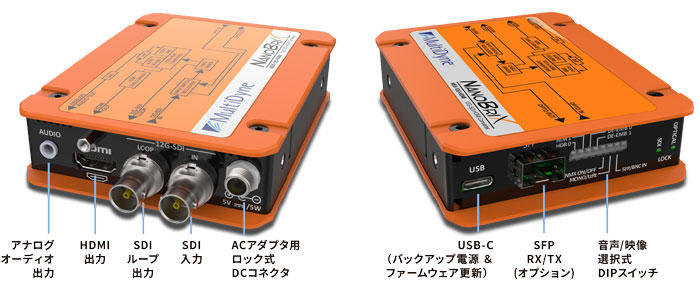

SDから12G-SDIまでのシングルリンクSDI入力に対応し、リクロックされたSDI出力を外部機器へ供給可能です。電源はロック式DCコネクタ付きACアダプタによって供給され、USB-Cによるバックアップ電源供給およびファームウェア更新が可能です。
以下の光ファイバーSFP搭載オプションモデルをラインアップ：
・NB2-12G-HDMI-OE-LC：シングルLCファイバーで最大10kmのSDI信号を受信
・NB2-12G-HDMI-OEEO-LC：デュプレックスLCファイバーコネクタでSDI入力＋リクロックファイバー出力対応
・NB2-12G-HDMI-OE-ST：シングルSTファイバー経由でSDI信号を受信

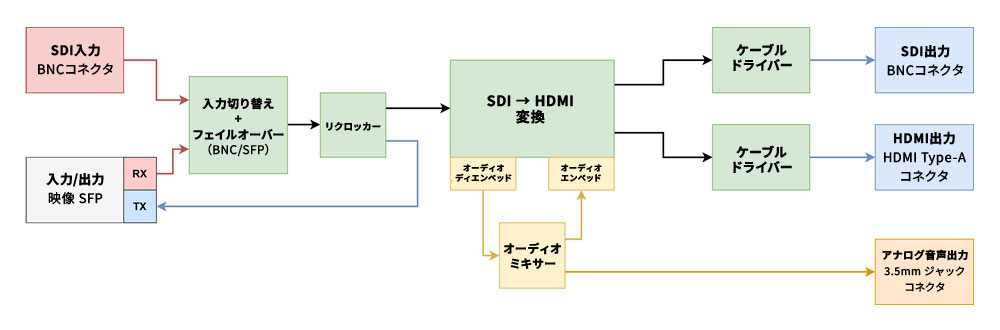

NB2-12G-HDMI ブロック図
NB2-12G-HDMI 仕様
| 同軸シリアルデータ入出力 | コネクタ | 75Ω BNC |
|---|---|---|
| ビットレート | 270Mbps ～ 12Gbps | |
| ケーブルオートイコライゼーション |
|
|
| 対応規格 |
|
|
| リターンロス |
|
|
| 信号レベル | 800 mVp-p | |
| アライメントジッター | ＜ 0.3 UI | |
| 一般 | 寸法（LxWxH） | 101.6 mm × 66.7 mm × 21.0 mm |
| 重量 | 227g | |
| 電源 | DC5–15V（AC90–240V 電源アダプタ付属） | |
| 消費電力 | 最大 7.5 W | |
| 動作温度 | -20～+45°C | |
| 保管温度 | -40～+70°C |

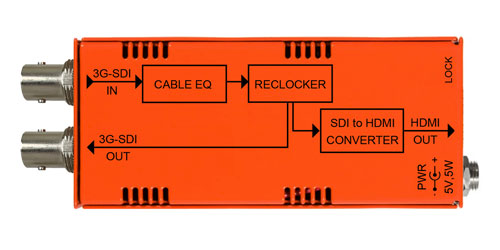

NBX-3G-HDMI / 3G/HD/SD-SDI to HDMI コンバーター

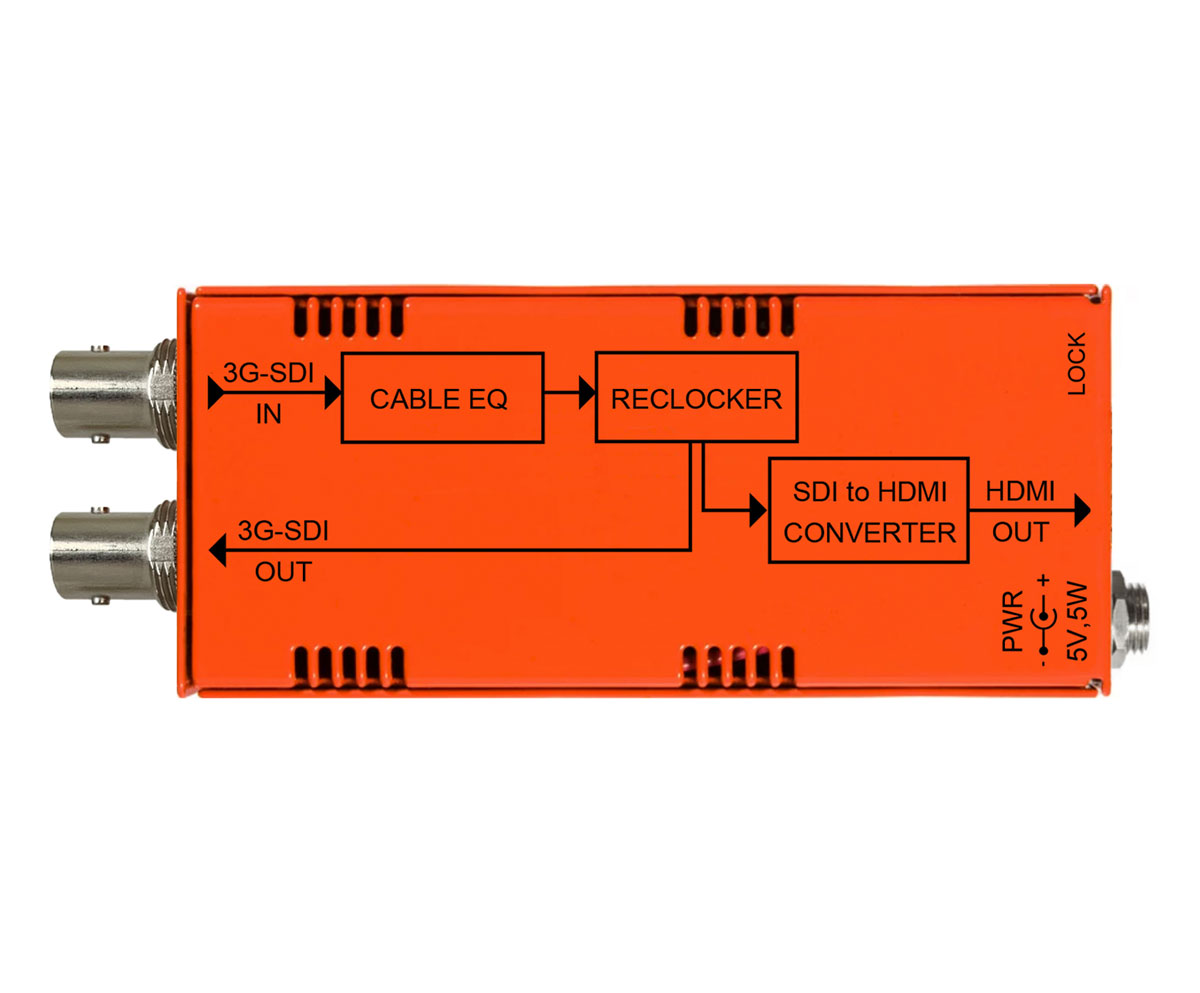

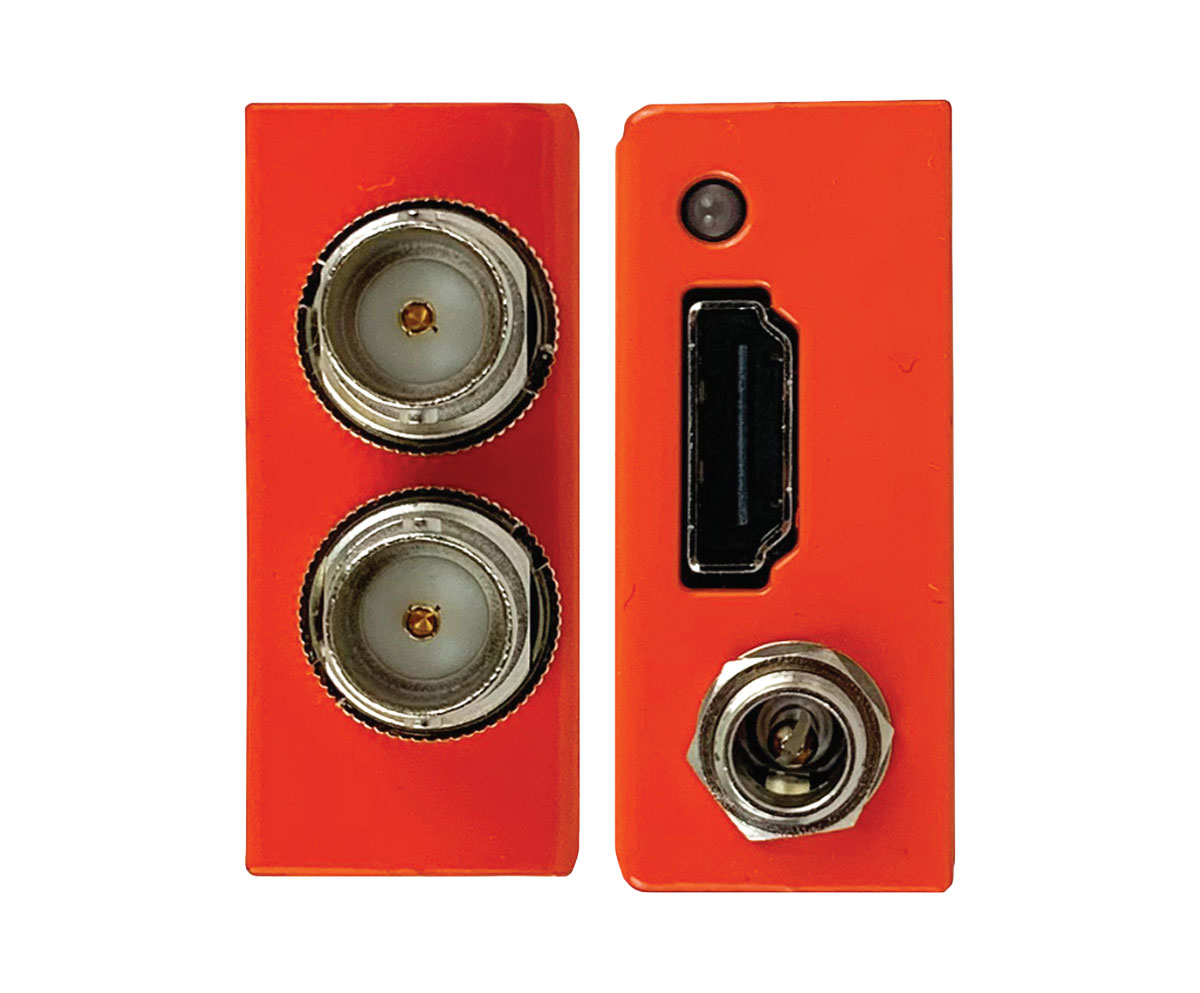

NanoBrix NBX-3G-HDMIは、3G/HD/SD-SDI信号をHDMI信号へ変換するコンパクトなコンバーターです。1系統のSDI入力（BNC）、1系統のリクロックSDI出力（BNC）および1系統のHDMI出力（標準HDMIコネクタ）を搭載。入力されたSDI信号をBNC端子側でリクロック処理し、電源はロック式DCコネクタ付きACアダプターによって供給されます。
2つのLEDインジケーターは以下を示します：
・GREEN：有効なSDI信号を認識し、リクロッカーがロックしている状態
・RED：有効なSDI信号が入力されていない状態
NBX-3G-HDMI 仕様
| 一般 | 寸法（LxWxH） | 98.4 × 44.5 × 17.5 mm |
|---|---|---|
| 重量 | 142g | |
| 電源 | DC5V、5W アダプター |
