NBX-12G 光伝送シリーズ
| 型番 | 機能 | 光コネクタ | SDI 対応フォーマット |
| NBX-2RX-12G-LC | デュアル受信（RX） | LCコネクタ | 12G/HD/SD-SDI |
| NBX-2RX-12G-ST | デュアル受信（RX） | STコネクタ | 12G/6G/3G/HD/SD-SDI |
| NBX-2TX-12G-LC | デュアル送信（TX） | LCコネクタ | 12G/HD/SD-SDI |
| NBX-2TX-12G-ST | デュアル送信（TX） | STコネクタ | 12G/6G/3G/HD/SD-SDI |
| NBX-TRX-12G-LC | 送受信（TRX） | LCコネクタ | 12G/HD/SD-SDI |
| NBX-TRX-12G-ST | 送受信（TRX） | STコネクタ | 12G/6G/3G/HD/SD-SDI |

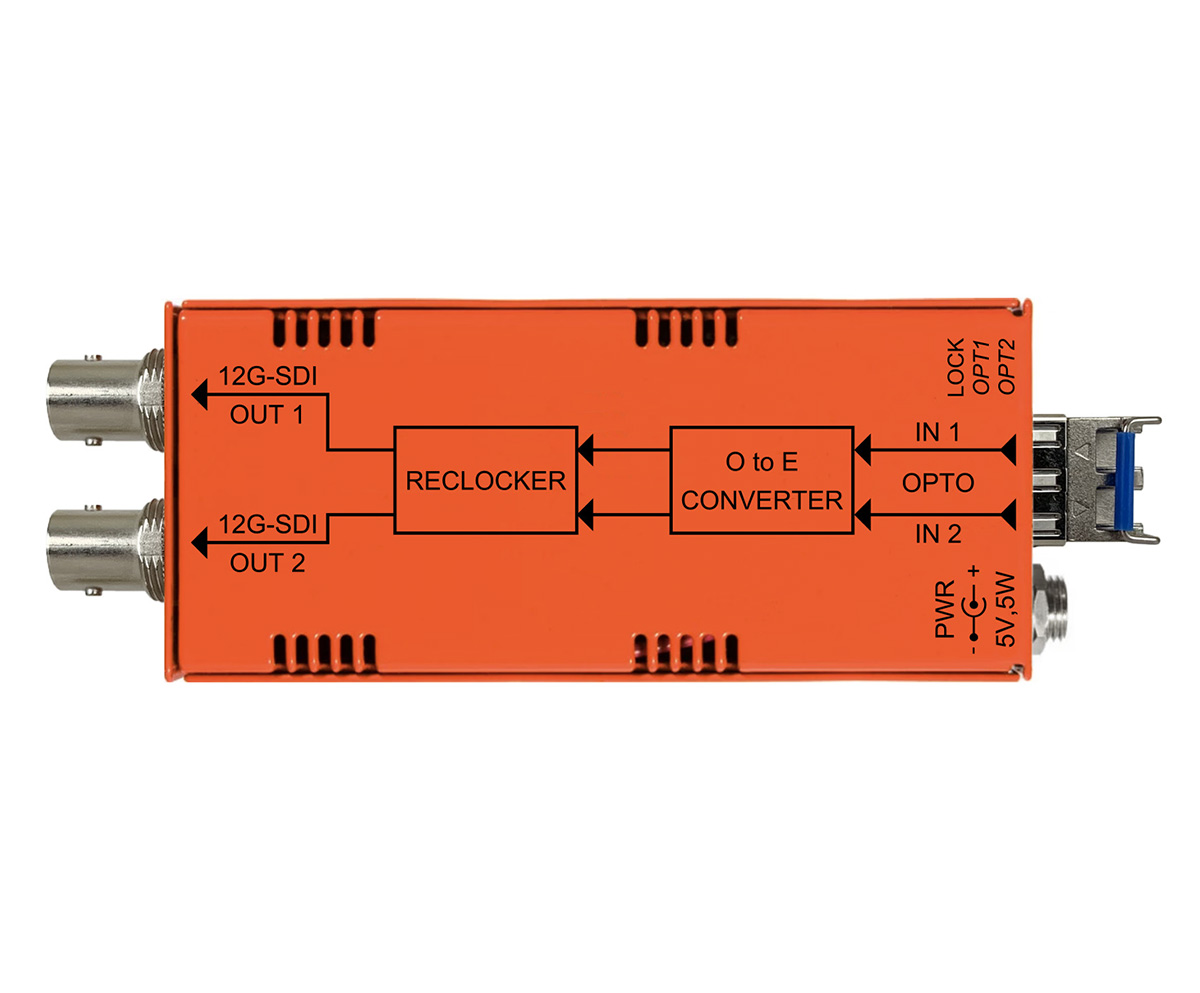

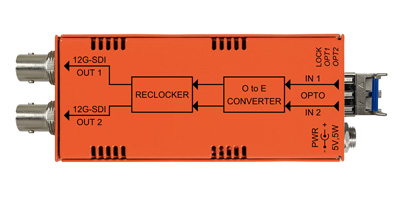

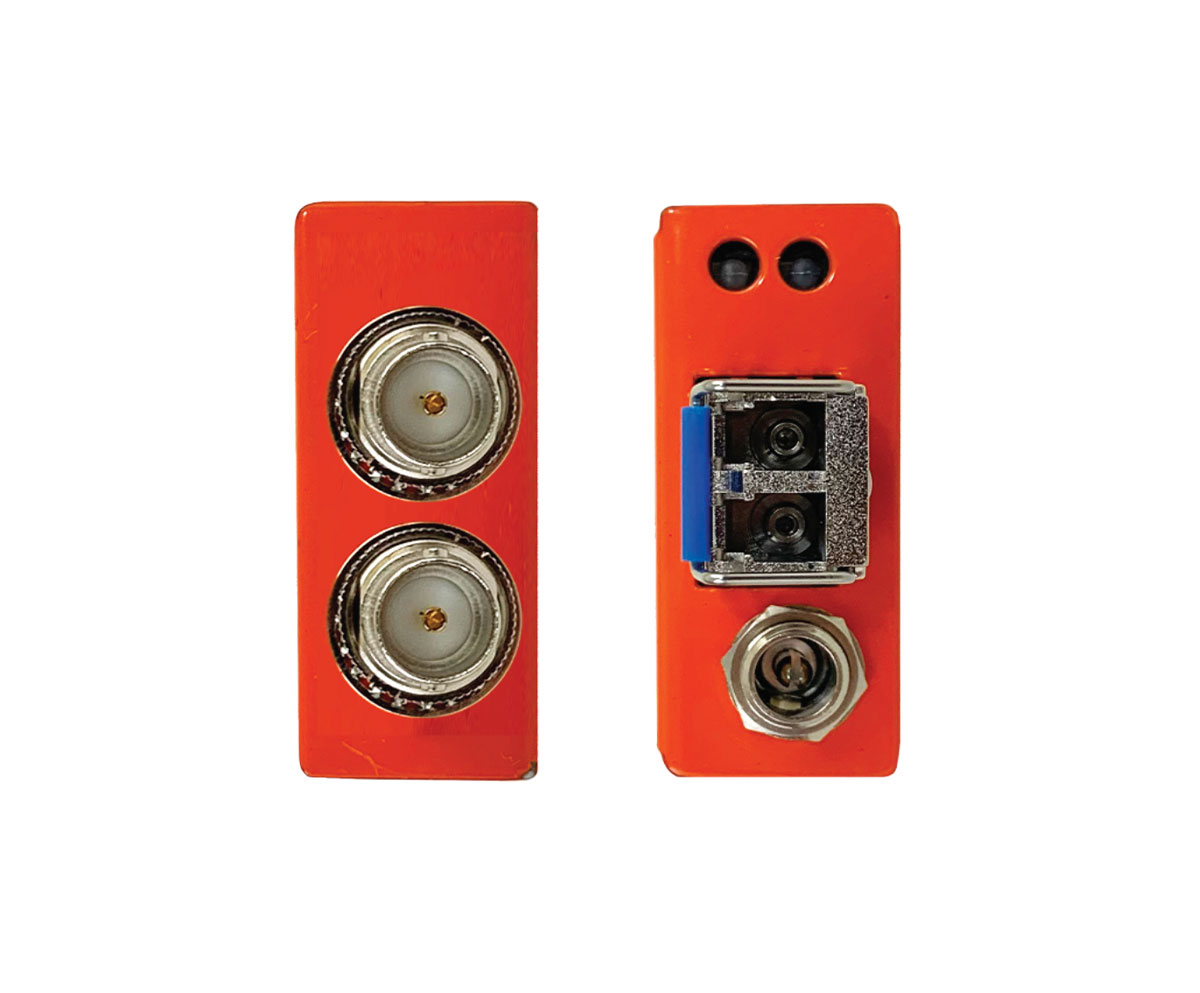

NBX-2RX-12G-LC / 12G-SDI デュアル光ファイバー受信器（LCコネクタ）
NanoBriX NBX-2RX-12G-LCは、LC光コネクタを使用して、シングルモード光ファイバー経由で最大10kmの距離から2系統の12G/HD/SD-SDI信号を受信できる、コンパクトな光ファイバー受信器です。1270〜1610nmの波長に対応したLC光入力を備え、各SDI信号は75Ω BNC経由で出力されます。
両出力にはリクロック機能を搭載し、信号品質を保持しながら信頼性の高い再生を実現します。カラーLEDにより、入力信号のロック状態を即座に確認できます。電源は付属のロック式DCコネクタ付きACアダプタによって供給され、現場運用に適した堅牢性を備えています。
NBX-2RX-12G-LC 仕様
| 一般 | 寸法（LxWxH） | 98.4 mm x 44.5 mm x 17.5 mm |
|---|---|---|
| 重量 | 159g | |
| 電源 | DC5V、5W アダプター | |
| 動作温度 | -25°C～+40°C |

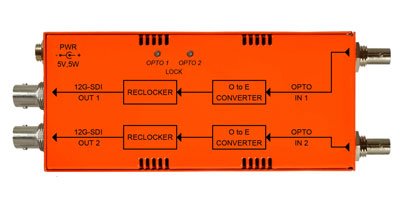

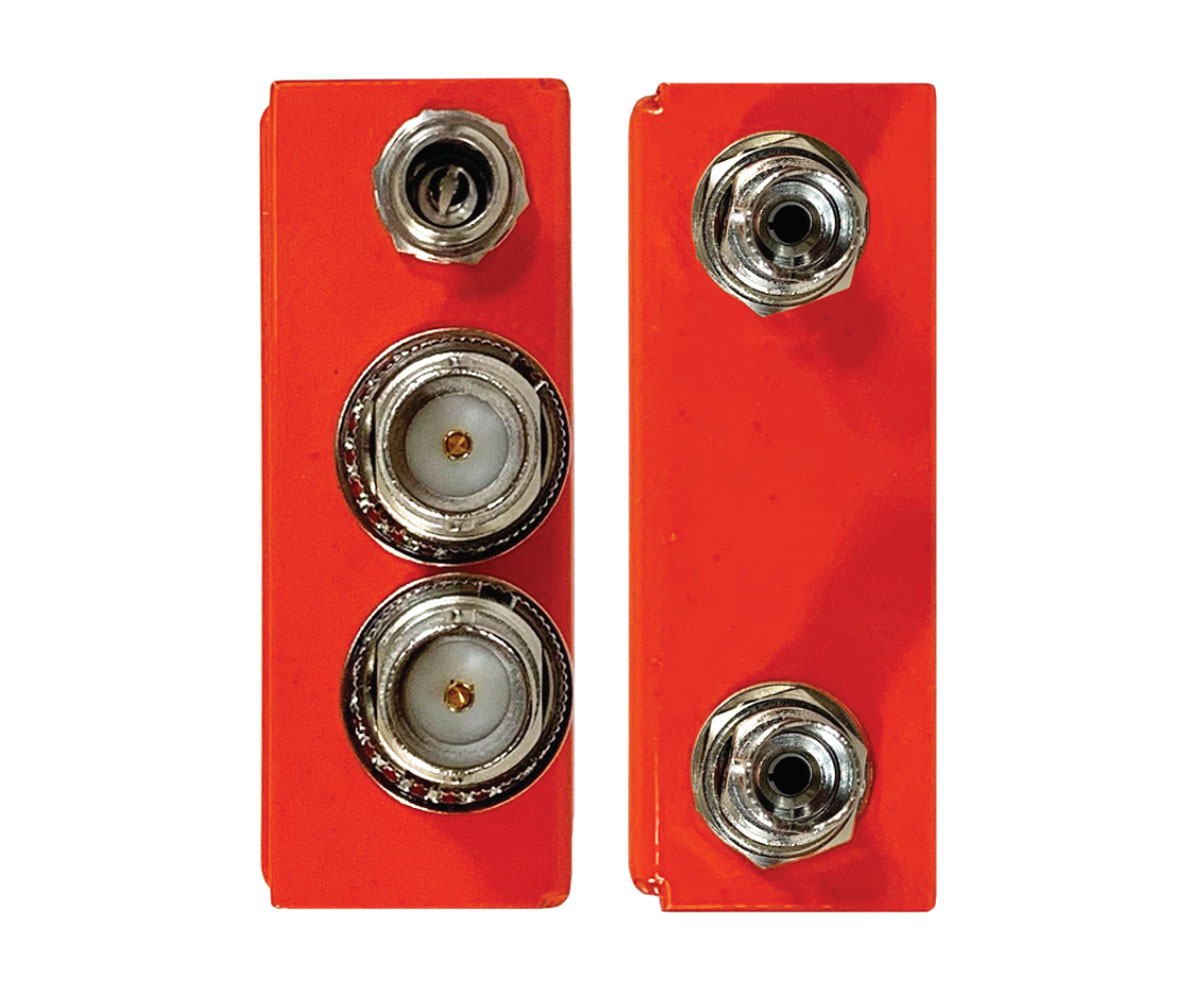

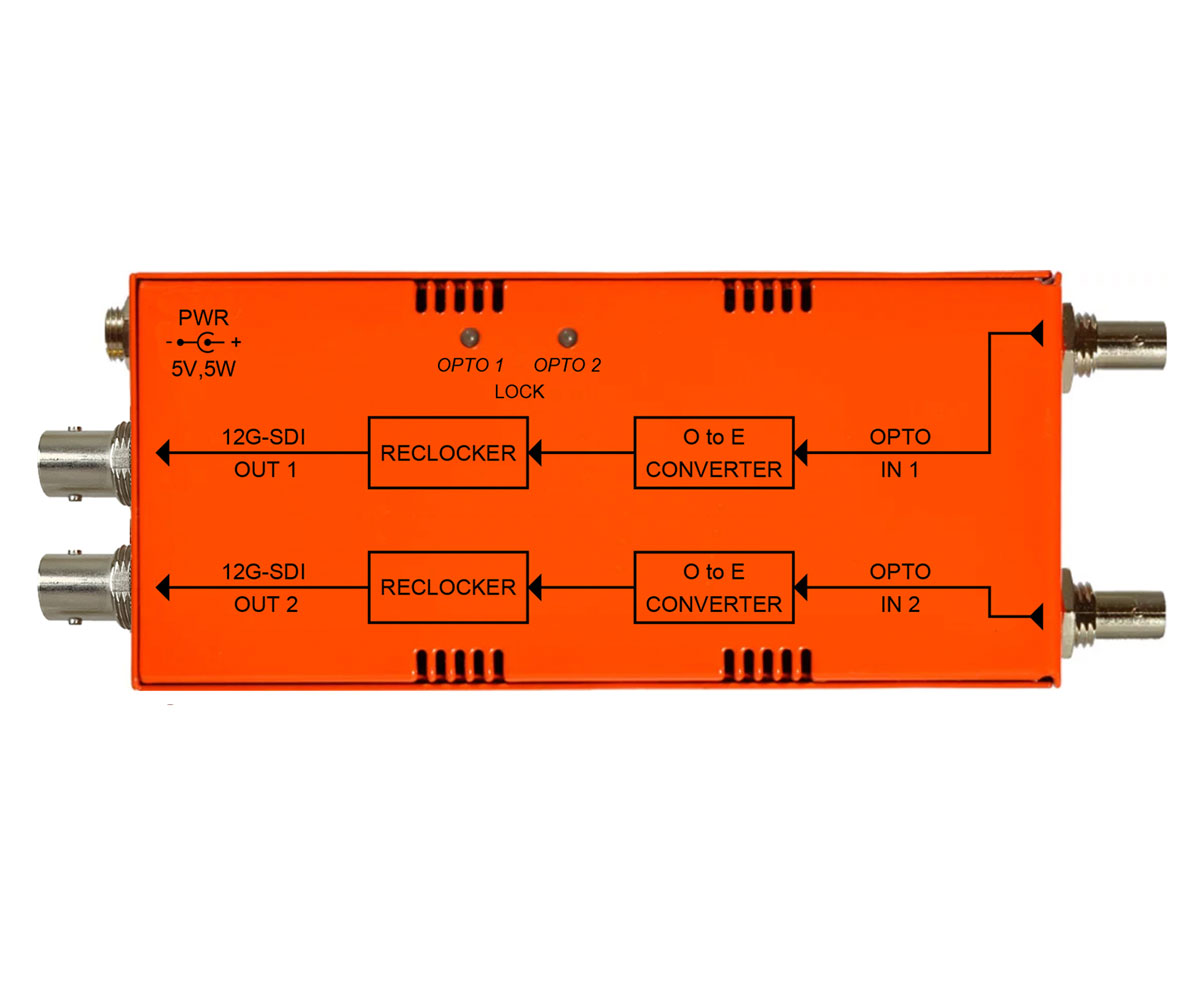

NBX-2RX-12G-ST / 12G-SDI デュアル光ファイバー受信器（STコネクタ）
NanoBriX NBX-2RX-12G-STは、ST光コネクタを使用して、シングルモード光ファイバー経由で最大10kmの距離から2系統の12G/6G/3G/HD/SD-SDI信号を受信できる、コンパクトな光ファイバー受信器です。1270〜1610nmの波長に対応したST光入力を備え、各SDI信号は75Ω BNC経由で出力されます。
両出力にはリクロック機能を搭載し、信号品質を保持しながら信頼性の高い再生を実現します。カラーLEDにより、入力信号のロック状態を即座に確認できます。電源は付属のロック式DCコネクタ付きACアダプタによって供給され、現場運用に適した堅牢性を備えています。
NBX-2RX-12G-LC 仕様
| 一般 | 寸法（LxWxH） | 123.8 × 55.6 × 20.7 mm |
|---|---|---|
| 重量 | 224g | |
| 電源 | DC5V、5W アダプター | |
| 動作温度 | -25°C～+40°C |

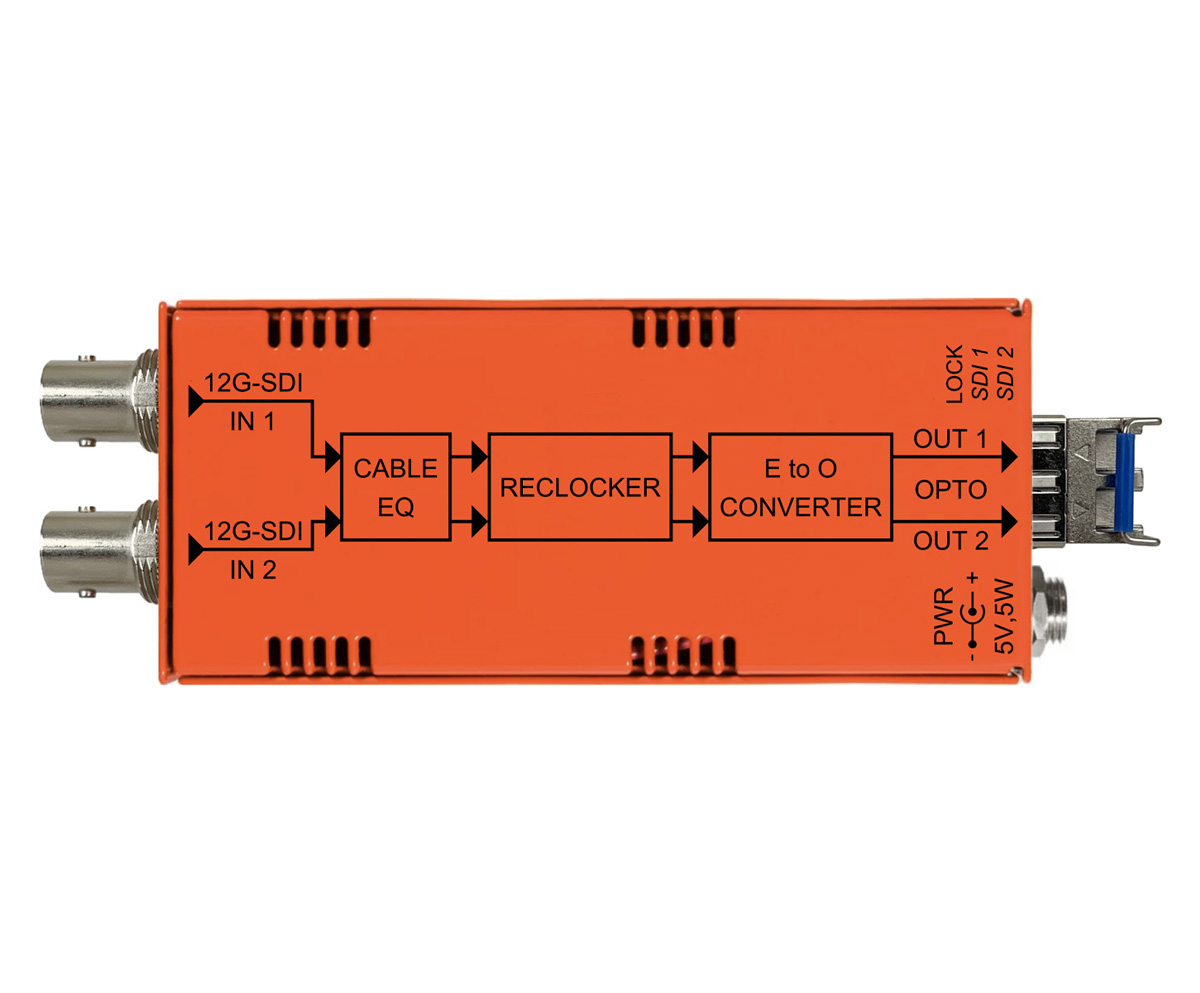

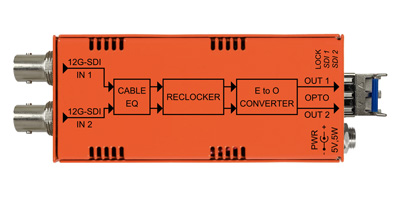

NBX-2TX-12G-LC / 12G-SDI デュアル光ファイバー送信器（LCコネクタ）
NanoBriX NBX-2TX-12G-LCは、BNCから入力された2系統の12G/HD/SD-SDI信号を、それぞれLC光コネクタを介してシングルモード光ファイバー経由で最大10kmの距離まで伝送できる、コンパクトな光ファイバー送信器です。光出力は1310nm波長で送信され、入力されるSDI信号は内部でリクロック処理されます。
LEDインジケーターにより、有効信号のロック状態を確認でき、電源は付属のロック式DCコネクタ付きACアダプタによって供給されます。
NBX-2TX-12G-LC 仕様
| 一般 | 寸法（LxWxH） | 98.4 mm x 44.5 mm x 17.5 mm |
|---|---|---|
| 重量 | 159g | |
| 電源 | DC5V、5W アダプター | |
| 動作温度 | -25°C～+40°C |

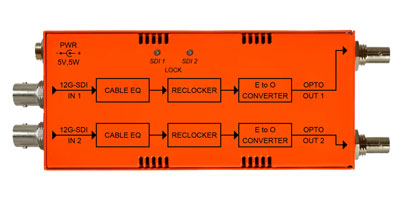

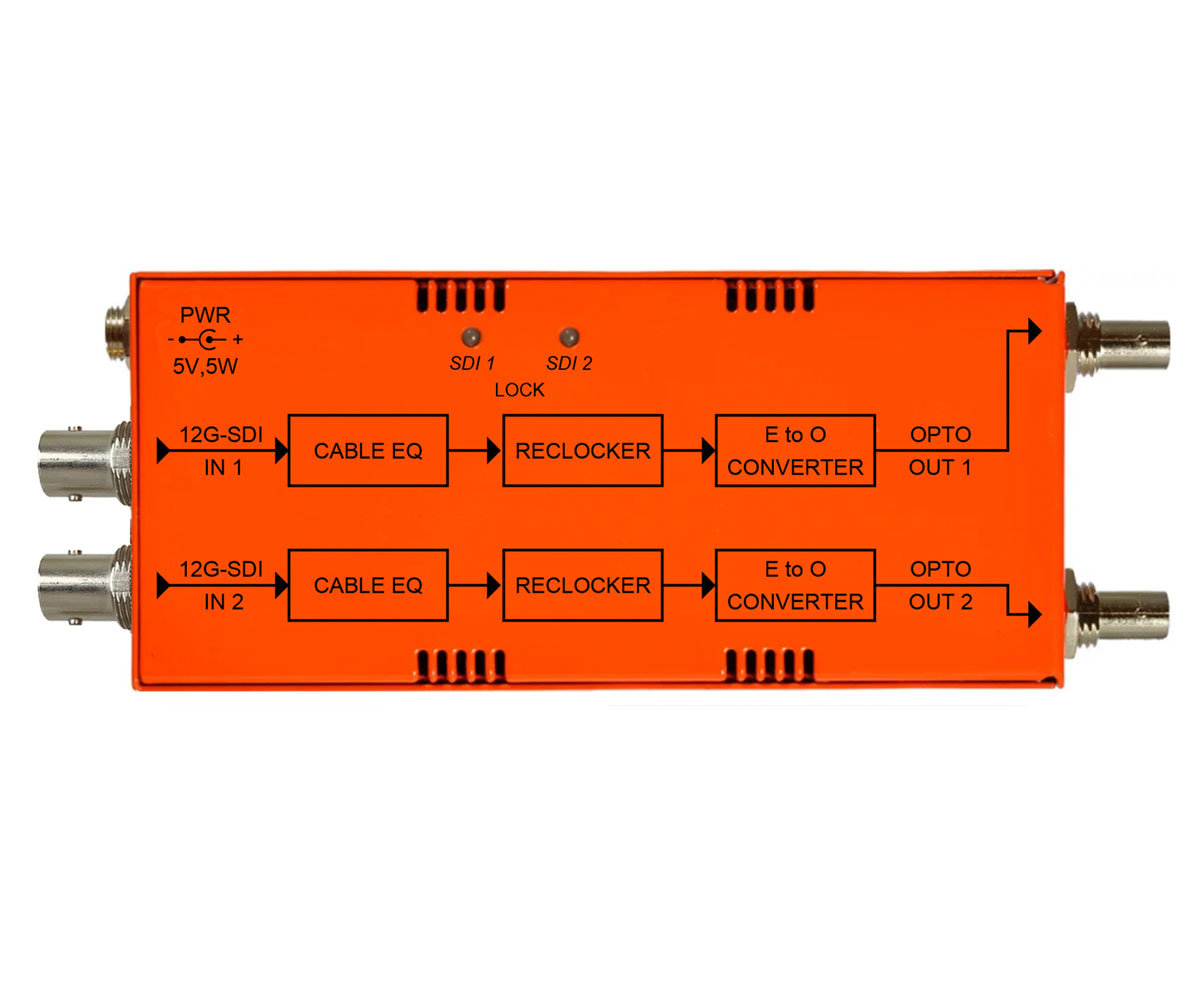

NBX-2TX-12G-ST / 12G-SDI デュアル光ファイバー送信器（STコネクタ）
NanoBriX NBX-2TX-12G-STは、BNCから入力された2系統の12G/6G/3G/HD/SD-SDI信号を、それぞれST光コネクタを介してシングルモード光ファイバー経由で最大10kmの距離まで伝送できる、コンパクトな光ファイバー送信器です。光出力は1310nm波長で送信され、入力されるSDI信号は内部でリクロック処理されます。
LEDインジケーターにより、有効信号のロック状態を確認でき、電源は付属のロック式DCコネクタ付きACアダプタによって供給されます。
NBX-2TX-12G-ST 仕様
| 一般 | 寸法（LxWxH） | 123.8 × 55.6 × 20.7 mm |
|---|---|---|
| 重量 | 224g | |
| 電源 | DC5V、5W アダプター | |
| 動作温度 | -25°C～+40°C |

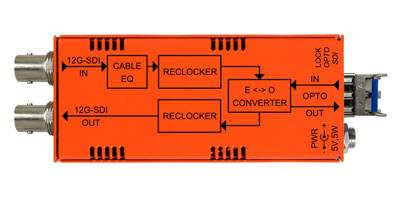

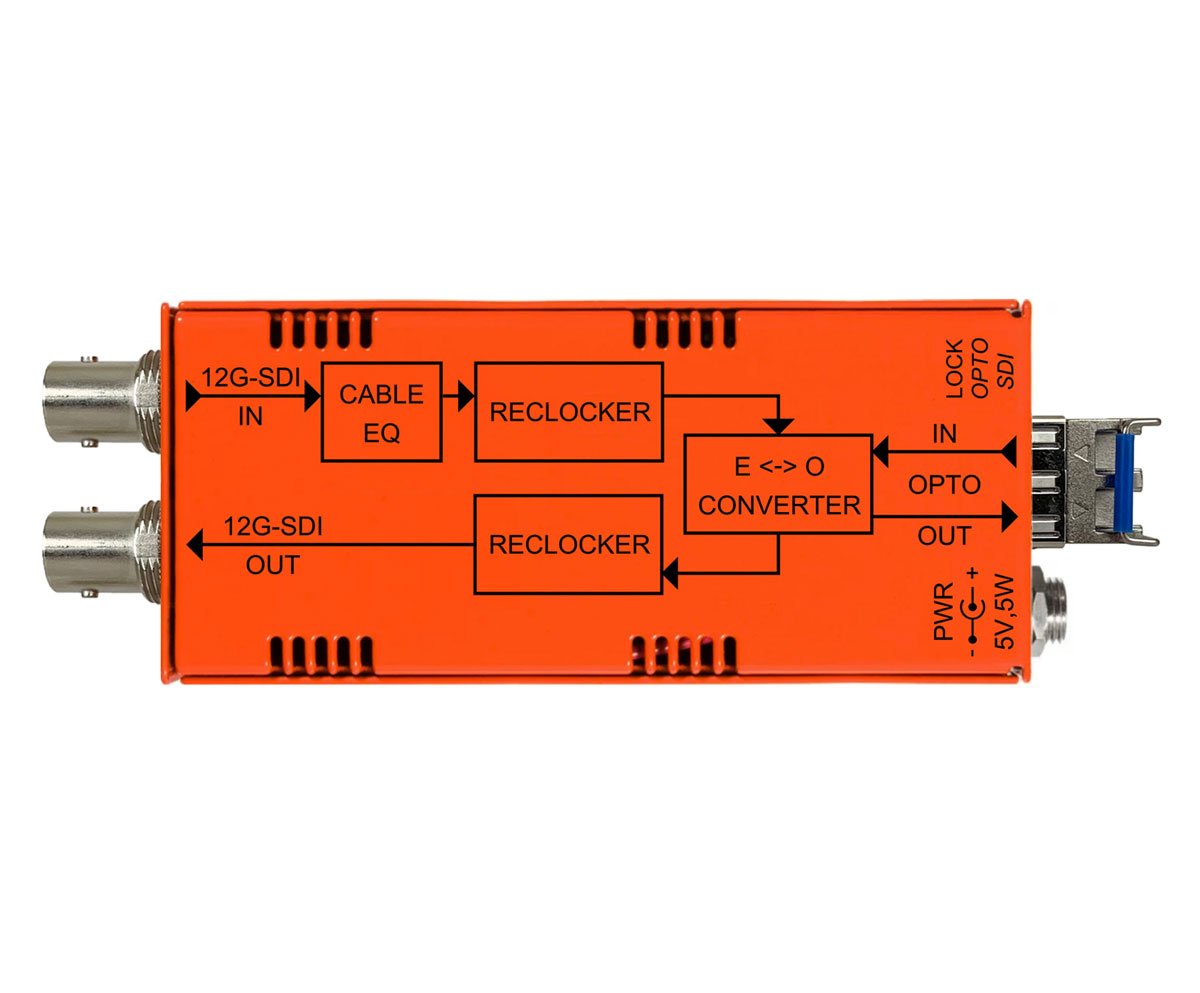

NBX-TRX-12G-LC / 12G-SDI 光ファイバー送受信器（LCコネクタ）
NanoBriX NBX-TRX-12G-LCは、12G/HD/SD-SDI信号をLC光コネクタを介してシングルモード光ファイバーケーブルで最大10kmの距離まで伝送できる、コンパクトな光ファイバー送受信器です。BNCコネクタに入力された1系統のSDI信号を1310nm波長で光出力し、1270nm～1610nm波長のSDI光入力をBNCコネクタから出力します。入力側と出力側の両方のSDI信号に対してリクロッキングを行うことができ、安定した信号品質を確保します。
LEDインジケーターにより、有効信号のロック状態を確認でき、電源は付属のロック式DCコネクタ付きACアダプタによって供給されます。
NBX-TRX-12G-LC 仕様
| 一般 | 寸法（LxWxH） | 98.4 mm x 44.5 mm x 17.5 mm |
|---|---|---|
| 重量 | 159g | |
| 電源 | DC5V、5W アダプター | |
| 動作温度 | -25°C～+40°C |

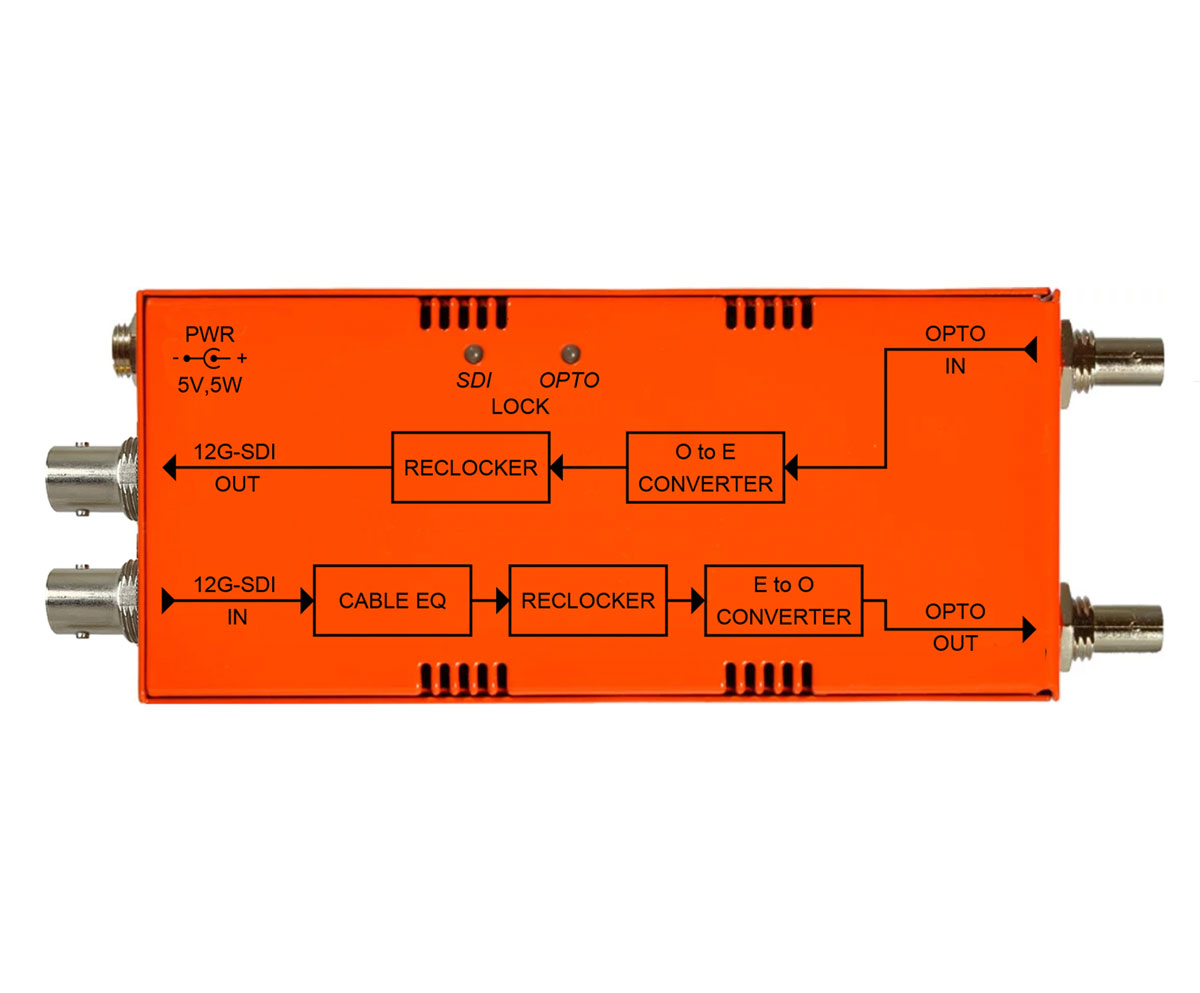

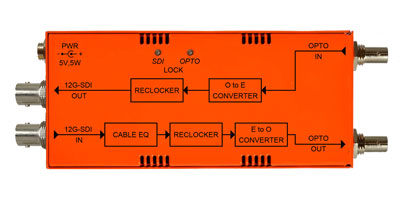

NBX-TRX-12G-ST / 12G-SDI 光ファイバー送受信器（STコネクタ）
NanoBriX NBX-TRX-12G-STは、ST光コネクタを使用して、シングルモード光ファイバー経由で最大10kmの距離まで12G/6G/3G/HD/SD-SDI信号を伝送できる、コンパクトな光ファイバー送受信器です。BNCコネクタに入力された1系統のSDI信号を1310nm波長で光出力し、1270nm～1610nm波長のSDI光入力をBNCコネクタから出力します。入力側と出力側の両方のSDI信号に対してリクロッキングを行うことができ、安定した信号品質を確保します。
LEDインジケーターは、有効なSDI信号にリクロッカーがロックしている場合は緑色を表示し、有効なSDI信号が存在しない場合は赤色を表示します。電源は付属のロック式DCコネクタ付きACアダプターによって供給されます。
| 一般 | 寸法（LxWxH） | 123.8 × 55.6 × 20.7 mm |
|---|---|---|
| 重量 | 224g | |
| 電源 | DC5V、5W アダプター | |
| 動作温度 | -25°C～+40°C |
